围绕新能源电驱台架在SiC高频工况、800V低功率因数与多电机同步测试中的具体误差来源，说明ANPA5000的通道配置、带宽选择与同步采集方案如何落地，并给出台架配置决策表。

电驱台架的测试需求在过去两年发生了明显位移。GB/T 18488.1-2024已经实施，GB/T 29307-2022对可靠性试验提出了更细化的流程要求，而800V平台与SiC器件的组合让“能测”和“测得准”之间的距离拉大。银飞电子在电驱测试场景中反复遇到同一类问题：台架硬件已经到位，功率分析仪的带宽或同步能力却成了误差瓶颈。以下从三个具体工况展开。

工况一：SiC逆变器效率评测——带宽决定的是“缺了多少高频能量”

SiC功率器件的开关频率可达50—150kHz，dv/dt高达10—50kV/μs。1MHz带宽、2MS/s采样能力的传统设备在捕获这类波形时，高频段能量被截断，总功率出现系统性低估。官方测试数据表明，这一低估带来的效率误差最高可超过0.5%。0.5%的效率差放在台架上，可能意味着两套调制策略的优劣判断被颠倒。

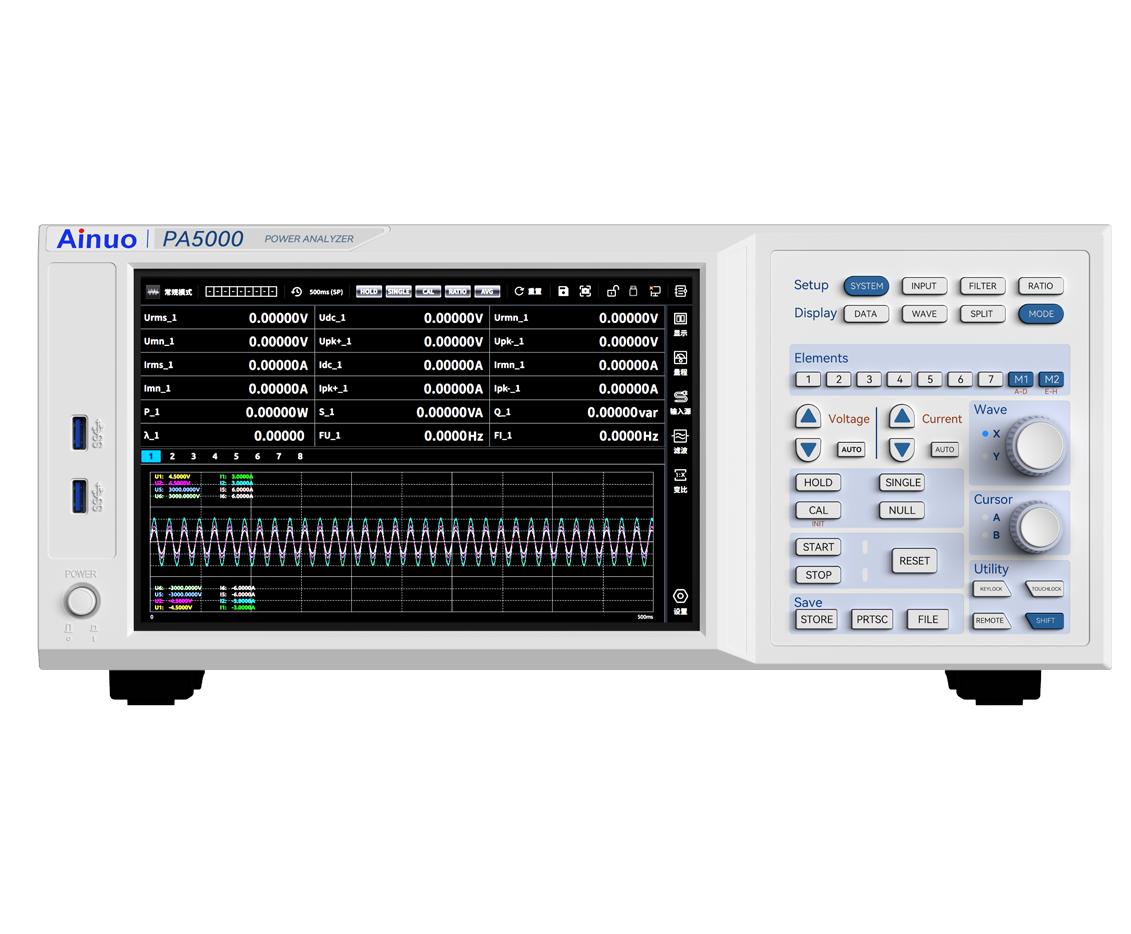

ANPA5000高精度多通道功率分析仪的DC、0.5Hz—10MHz功率带宽与10MS/s采样率，在这一工况下的作用不是“锦上添花”，而是让高频损耗的归因具备可信的频响基础。配置上的判断依据是：被测对象的开关频率与dv/dt水平，而非笼统的“新能源行业”标签。开关频率在20kHz以下的硅基系统，1MHz带宽机型仍可胜任；进入SiC区间后，带宽应作为硬约束来评估。

工况二：800V平台低功率因数区——相位一致性比精度数字更关键

800V高压平台在低速大扭矩工况下，功率因数可低至0.2以下。在此区间，功率误差对相位偏差的敏感度急剧放大：PF=0.1时，0.1°的相位偏差对应0.8%以上的功率误差。这意味着单看“基本精度0.01%”不足以覆盖这一工况的风险，通道间的相位一致性和传感器接口的相位补偿能力同样需要纳入评估。

ANPA5000支持常规I-I、V-V型电压/电流互感器变比功能，以及BNC接口的I-V型电流传感器，最大输入电压10V。对于需要外配大电流传感器的台架，传感器与仪器之间的相位匹配需要在目标功率因数点上用比对方式核验，而不是依赖各自标称精度直接合成。

工况三：多电机同步与效率分解——同一时基的价值

四驱车型前后轴双电机、甚至分布式驱动架构的台架测试，要求在同一时间窗口内获取多路直流与交流功率，以及多路扭矩/转速信号。多设备级联方案的微秒级时延在10kHz基频下产生3.6°相位偏移，效率误差同样在0.5%以上。ANPA5000的七通道同步单元配合最多两个电机测量通道，支持4台电机同步测试，可以在同一台仪器内完成“直流输入—三相输出—机械输出”的全链路同步采集，避免跨设备时间戳对齐引入的拼接误差。

电驱台架配置决策表

需要留出的边界

ANPA5000高精度多通道功率分析仪的直接电压输入上限为1000V（DC 1500V），直接电流输入标配30A/5A。兆瓦级充电测试、或母线电压超过1500V的工况，需要在前端配置合适的分压或传感器方案，系统级不确定度需单独评估。数据中心能效测试（如依据GB 40879-2021对信息设备与冷却系统分别计量）同样涉及多通道同步，但其关注点是长时间窗口的累计电能与PUE计算，与电驱台架的瞬态效率测试在采样策略上并不相同，不应将台架配置逻辑直接迁移。

如果您的电驱台架正在做SiC器件替换或四驱架构升级，需要评估现有功率分析仪是否构成瓶颈，欢迎联系银飞电子，我们可以基于具体工况给出通道与带宽的配置建议。文章来源于功率分析仪。
