面向OLED、MiniLED、量子点背光与车载显示制造，基于柯尼卡美能达CS-3000系列分光辐射亮度计打造光色检测一体化解决方案，覆盖产线抽检、来料检验、研发验证与车载HUD多角度测量。本文提供行业痛点分析、方案架构、落地案例、实施流程与效果数据，助力显示企业提升色度一致性与检测效率。

适配行业：OLED/MiniLED/量子点背光/车载显示/消费电子整机核心设备：柯尼卡美能达CS-3000系列分光辐射亮度计标签：产线色度抽检/来料光色检验/研发光谱验证/车载HUD多角度测量/频闪检测/数据可追溯

一、行业现状与行业痛点

显示产业正经历从LCD向OLED、MiniLED、量子点背光乃至MicroLED的快速迭代。光源光谱越来越窄、色域越来越宽，客户对屏幕颜色一致性的要求也随之提高。一块屏幕"看着差不多"已经不够，色度坐标、色温、色域覆盖、频闪等指标都要可量化、可追溯。

在生产、检测与运维环节，显示企业普遍面临以下难题：

生产端：新显示技术光谱窄、峰形陡，传统滤光片式色度计匹配误差放大，同批次屏幕颜色数据波动大，良率难以稳定。

检测端：来料检验、产线抽检、成品出厂检测各自使用不同仪器，数据口径不统一，出现客诉时难以定位是哪一环节出了问题。

研发端：新材料、新背光方案需要完整光谱数据做分析，而多数产线仪器只输出几个最终数值，研发与量产数据无法打通。

车载显示：HUD、中控屏需要考察不同视角、不同亮度档位下的颜色稳定性与频闪，常规单点测量难以覆盖。

运维端：仪器校准周期不清晰、量值溯源链不完整，数据难以进入质量管理体系，审核与审计时存在合规风险。

二、传统解决方案存在的弊端

过去显示企业的光色检测多以滤光片式亮度计、色度计为主，辅以少量实验室光谱仪。这套方案在LCD时代基本够用，但在新显示技术面前暴露出明显短板：

根本问题在于：传统方案把"测颜色"当成了一个简单的数值读取动作，而没有把光谱数据、测量流程、数据管理作为一个整体来设计。当光源变得复杂，这种碎片化方案的误差就会被集中放大。

三、全新仪器定制解决方案介绍

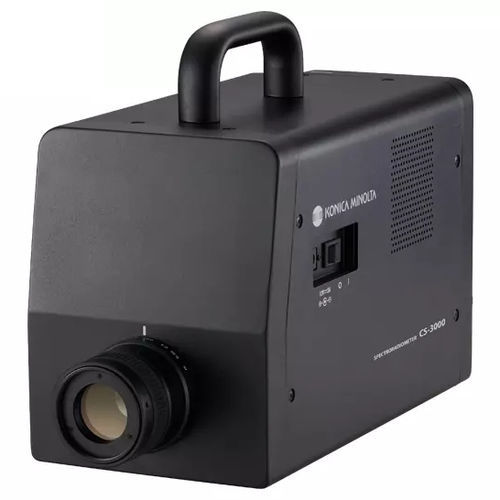

本方案以柯尼卡美能达CS-3000系列分光辐射亮度计为核心测量设备，围绕显示企业的"研发—来料—产线—成品—车载"全流程，打造一套光谱数据统一、测量口径一致、数据可追溯的光色检测一体化方案。

方案架构（五层）

核心测量层：CS-3000分光辐射亮度计（基础型/扩展型按需配置），输出完整光谱与亮度、色度、色温、显色指数、频闪等参数。

自动化层：配合载台、机械臂或定制工装，实现多点位、多角度、多屏幕批量自动测量。

软件层：测量软件负责参数设置、批量任务、报表导出；可对接企业MES/QMS系统。

数据层：光谱文件统一归档，支持回放、对比、溯源，形成企业光色数据库。

服务层：提供选型咨询、现场部署、人员培训、周期校准与技术支持。

配置建议（按场景）

说明：以上配置为典型参考方案，具体型号与附件需结合企业被测对象、测量精度要求与产线节拍确定，建议在方案设计阶段进行现场勘测。

四、方案核心优势与技术亮点

光谱级数据统一口径：柯尼卡美能达CS-3000系列分光辐射亮度计先取完整光谱再计算各项参数，研发、来料、产线、成品使用同一类设备与同一套数据口径，跨环节对比不再"鸡同鸭讲"。

窄带光源适应性强：对OLED、MiniLED、量子点、激光等窄峰光源，分光式测量的颜色数据更接近真实光谱，减少因滤光片匹配误差导致的误判。

波长范围可扩展：基础型覆盖380–780nm可见光，扩展型CS-3000H将波长下限延伸至近紫外，适配量子点背光、UVLED等含紫外分量的检测需求。

频闪检测能力：在亮度、色度之外补足PWM调光稳定性评估，帮助企业在出厂前拦截频闪隐患。

小型轻量易集成：该系列整机轻巧，便于架设于载台、机械臂或定制工装，产线自动化改造成本低。

数据可追溯：每一次测量的光谱文件可保存、回放、对比，配合企业质量体系形成完整的光色数据档案，客诉与审核时有据可查。

软件生态完善：支持批量多点测量、报表导出，可对接MES/QMS系统，减少人工记录与数据搬运。

五、多场景落地应用案例

以下为脱敏后的典型落地场景，数据为该类项目的常见参考值，具体效果因企业产线状况与被测对象而异。

案例A：某OLED面板厂——产线色度抽检与均匀性分析

背景：该厂OLED产线原有滤光片式色度计，在低灰阶、窄色域画面下色度数据波动较大，客诉中"颜色偏色"占比偏高。

方案：在抽检工位部署该系列设备+二维载台，对每块屏幕进行9点色度与亮度测量，软件自动计算均匀性并生成报表，数据对接MES。

效果：色度数据一致性明显改善，低灰阶偏色异常在产线被提前拦截，客诉中颜色相关问题占比下降。

案例B：某MiniLED背光模组厂——来料与成品光色双检

背景：该厂LED灯条来料批次多、供应商多，此前仅靠抽检几颗灯珠判断，成品组装后频繁出现区块颜色不均。

方案：来料环节用CS-3000H对每批次灯条进行光谱与色坐标抽检，建立供应商光色档案；成品环节用CS-3000配合载台做分区均匀性测量。

效果：来料批次差异可量化、可对比，异常批次在上线前被拦截，成品区块颜色不均返工率下降。

案例C：某车载显示供应商——HUD与中控屏多角度+频闪检测

背景：车载显示对不同视角下的颜色稳定性和不同亮度档位的频闪有明确要求，原设备只能单点测量，无法覆盖视角与频闪指标。

方案：搭建该系列设备+多角度旋转工装的测量工位，对HUD和中控屏在多个视角、多个亮度档位下测量色度与频闪，输出视角特性曲线与频闪报告。

效果：视角特性与频闪指标实现量化检测，产品通过车厂认证的周期缩短，因频闪与视角偏色导致的退回减少。

六、方案实施流程

第1步：需求调研与现场勘测了解企业被测对象类型、光谱范围、精度要求、产线节拍、现有设备与数据系统，现场勘测工位空间与环境光条件。

第2步：方案设计与配置选型根据调研结果确定该系列型号（基础型/扩展型）、测量附件、载台/工装方案、软件功能与系统对接方式，输出方案书与配置清单。

第3步：设备部署与工位集成设备到货后进行现场安装、载台/工装调试、测量距离与角度标定，确保工位稳定、环境光符合测量要求。

第4步：软件对接与数据打通配置测量软件的批量任务、判定阈值、报表模板，完成与MES/QMS系统的数据对接，实现测量数据自动上传与归档。

第5步：人员培训与试运行对操作、质检、工程人员进行设备操作、软件使用、数据解读与日常维护培训，试运行期间跟踪数据稳定性并优化参数。

第6步：验收交付与持续运维按方案书指标进行验收，交付设备、软件、操作手册与校准证书；后续提供周期校准、技术支持与软件升级服务。

七、落地效果与行业价值

方案落地后，企业在光色检测环节通常可获得以下改善（以下为该类项目的常见参考区间，具体效果因企业状况而异）：

行业价值：本方案的核心不是单纯换一台更贵的仪器，而是把"光色检测"从一个零散的数值读取动作，升级为一套覆盖全流程、数据可追溯、可对接企业信息系统的质量基础设施。对显示企业而言，这意味着颜色不再是"凭感觉"的指标，而是可以被量化、被管理、被持续优化的生产要素。

八、方案总结

面对OLED、MiniLED、量子点背光等新显示技术带来的光色检测挑战，传统滤光片式方案已难以满足精度、一致性与追溯性要求。以柯尼卡美能达CS-3000系列分光辐射亮度计为核心的一体化方案，通过光谱级数据统一、窄带光源友好、频闪检测、小型化易集成与数据可追溯等特性，帮助显示企业在研发、来料、产线、成品与车载显示等环节建立统一、可靠、可落地的光色检测体系。

方案的价值最终体现在三个层面：测准——颜色数据接近真实光谱；测快——批量自动测量适配产线节拍；测可管——数据可追溯、可对接、可审计。把握住这三点，光色检测就不再是生产中的"成本项"，而是提升良率、稳定品质、支撑新品研发的"质量项"。

附：常见问题

Q1：已有滤光片式色度计，还需要上分光式方案吗？

如果被测对象以传统LCD、光谱稳定的常规光源为主，现有设备可能仍可满足基本需求。但如果产线已引入OLED、MiniLED、量子点、激光等窄带光源，或对色度一致性、数据追溯有更高要求，建议评估分光式方案。可以先在一个工位试点，对比数据稳定性后再决定是否推广。

Q2：CS-3000和CS-3000H在方案中怎么选？

基础型CS-3000覆盖380–780nm可见光区间，适用于常规显示与光源测量。扩展型CS-3000H波长下限延伸至近紫外，适用于量子点背光、UVLED等含紫外分量的检测场景。如果企业同时涉及两类场景，可在不同工位分别配置，或优先配置扩展型以保留兼容性。

Q3：方案对接MES/QMS系统复杂吗？需要多久？

测量软件支持数据导出与接口对接，具体复杂度取决于企业现有系统的接口规范。常规对接在方案实施阶段同步完成，试运行期间可验证数据上传稳定性。建议在方案设计阶段就明确对接需求，避免后期返工。

Q4：产线环境光复杂，会影响测量结果吗？

会有影响。光色测量对环境光敏感，方案实施时会进行现场勘测，通过遮光罩、暗箱或工位遮光改造降低环境光干扰，并在标定阶段验证测量重复性。日常使用中也应保持工位光照条件稳定。

Q5：校准周期怎么定？不校准会有什么影响？

校准周期通常为每年一次，或依据企业质量体系要求执行。使用频繁、环境恶劣或发生碰撞、维修后建议及时送校。未按期校准的仪器，数据可信度下降，在客诉处理与质量审核时可能无法作为有效证据。
