基于SEAWARD SS200LR多功能辐照度计的光伏电站现场检测解决方案，覆盖组件验收、IV测试、运维诊断与发电量评估，解决传统辐照测量功能单一、数据不准、布线繁琐等痛点，提升光伏检测效率与数据质量。

一、光伏行业现状与检测运维痛点

随着国内光伏装机容量持续增长，电站从集中式向分布式、山地、水面等多场景延伸，光伏检测与运维面临的压力越来越大。一座MW级电站从建设到交付，需要经历组件到货抽检、并网前验收、并网后性能测试等多个环节；投运后，每年还要进行定期巡检、故障排查和发电量评估。这些工作的共同基础，是准确的辐照度数据。

然而在实际现场，辐照度测量环节暴露出以下几类典型问题：

1.1生产与检测环节：数据不全导致报告反复修改

第三方检测机构和EPC团队在做组件IV测试时，需要同时记录辐照度、组件温度、环境温度、安装方位角和倾斜角。很多团队用的是单功能辐照计，温度靠单独的测温仪，角度靠罗盘和量角器，时间靠手表。一组测试要三四台设备配合，数据分别记在不同地方，回去再人工拼到同一张表里。拼表过程中抄错、漏记、时间对不上的情况时有发生，一份检测报告往往要反复修改才能交付。

1.2运维环节：故障排查缺乏可靠的辐照基准

电站运维人员发现某组串发电量偏低时，首先要判断是辐照不足还是设备故障。但很多运维团队没有便携的辐照测量设备，只能参考附近气象站的数据，而气象站与电站现场可能存在数公里距离，辐照值差异可达10%以上。用不准确的辐照数据做基准，容易把正常组件误判为故障，或者把真正的故障组件漏掉。

1.3现场操作环节：设备笨重布线繁琐影响效率

传统辐照计大多通过电缆连接到IV测试仪或数据采集器。现场测试时，这根线从组件表面拉到测试仪，距离稍长就要拖线，踩在脚下容易绊人，接头反复插拔也容易松动。在山地电站或屋顶电站，检测人员每天要走几万步，设备每重一百克都是负担。一套老式辐照设备加上电源和连接线往往有一两公斤，还要单独装一个包，现场体验很差。

二、传统辐照测量解决方案存在的弊端

目前光伏行业常见的辐照测量方案主要有三种：独立式参考电池、有线辐照计+数据采集器、气象站辐照传感器。这三种方案在特定场景下各有用途，但用于现场移动检测时，普遍存在以下弊端：

2.1数据碎片化，后期整理成本高

传统方案中，辐照、温度、角度、IV数据分别来自不同设备，时间戳不一致，需要人工对齐。一个MW级电站的验收测试可能涉及数百组串，数据整理工作量巨大，且人为出错概率高。

2.2有线连接限制现场操作范围

有线辐照计的电缆长度通常在5~10米，测试人员必须在组件和仪器之间来回跑。在组串较长的电站，一根线根本不够用，需要延长线，进一步增加接触不良的风险。

2.3缺乏温度补偿和校准管理

一些低端辐照计没有温度补偿电路，探头本身的温度变化就会带来测量误差。长期户外使用后，硅光电池探头受紫外线照射和温度循环影响，响应度逐渐漂移，如果不及时校准，测出的辐照值可能偏差5%以上，直接影响IV修正结果。

2.4无法满足移动检测的便携需求

气象站方案是固定安装，不适合移动检测。有线方案设备多、线缆多，便携性差。独立参考电池虽然轻便，但功能单一，需要配合多台设备使用，整体便携性并不理想。

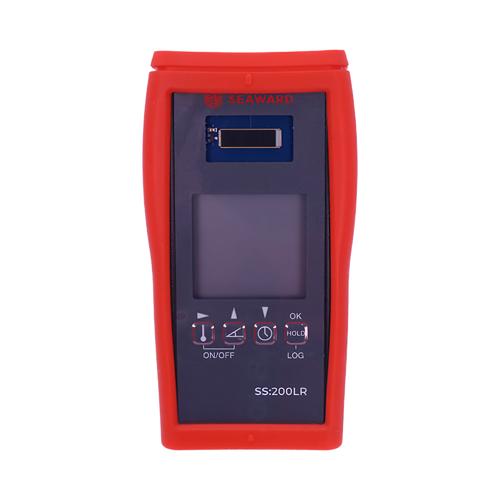

三、基于SS200LR的全新光伏现场检测解决方案

银飞电子针对上述痛点，推出以SEAWARD SS200LR多功能辐照度计为核心的光伏现场检测解决方案。方案以SS200LR为辐照与环境参数采集终端，配合SEAWARDPV1525系列IV测试仪（可选），构建"辐照-温度-角度-IV数据"一体化的现场测试体系，实现一次测试、全量采集、自动修正、直接出报告。

3.1方案架构

方案由三个层级构成：

感知层：SS200LR多功能辐照度计，负责采集辐照度、环境温度、组件背板温度、方位角、倾斜角五项参数，内置存储最多5000组数据。

传输层：SS200LR通过无线方式与PV1525系列IV测试仪通信，最大距离150米，无需布线。也可独立使用，数据后期导出。

应用层：PV1525测试仪接收SS200LR实时数据，IV曲线自动修正到STC条件（1000W/m²、25℃、AM1.5），测试结果可直接导出为检测报告。

3.2方案配置清单

3.3方案适用范围

本方案适用于以下光伏场景：

光伏组件到货抽检与出厂验证

电站并网前竣工验收与组串功率测试

电站运维中的故障排查与发电量评估

第三方检测机构的现场IV测试与数据采集

光伏组件与逆变器制造商的户外实证测试

四、方案核心优势与技术亮点

4.1五参数一体化采集，消除数据碎片化

SS200LR将辐照度、环境温度、组件背板温度、方位角、倾斜角五项关键参数集成在同一台250克的手持设备中，所有参数在同一时间戳下同步记录。做一次测试，所有关联数据一次性采集完成，不需要多台设备配合，也不需要事后人工对齐数据。这从根本上解决了传统方案数据碎片化的问题。

4.2无线联动IV测试，自动修正STC条件

这是本方案区别于传统辐照测量的核心优势。SS200LR与PV1525系列IV测试仪通过无线方式连接，最大通信距离150米。测试时，SS200LR实时将辐照度和组件温度数据发送给IV测试仪，IV曲线在测试完成的同时自动修正到STC条件。测试人员不需要手动输入辐照值，也不需要事后做温度修正计算，150米的无线距离足以覆盖大部分组串测试场景，人员可以站在逆变器旁操作，不用在组件和仪器之间来回跑。

4.3双温度探头设计，测温更准场景更全

SS200LR配备双温度探头：一路测环境温度，一路通过贴片式探头测组件背板温度。测温范围-30℃~+125℃，覆盖从冬季高寒到夏季暴晒的全部现场场景。背板温度用于IV曲线的温度修正（按IEC60891标准），环境温度用于测试条件记录和后续数据分析。两个温度值与辐照度同步记录，避免了"辐照是一个时间、温度是另一个时间"的数据错位。

4.4大容量自动记录，支持长时间辐照监测

设备内置存储最多5000组数据，自动记录间隔可在1~60分钟之间设置。在评估阵列遮挡损失或做长时间辐照监测时，可以把设备放在组件平面上自动记录，人员可以去做其他工作，回来再统一导出数据。这一功能让该设备不仅是一台测试仪表，还可以作为临时辐照监测站使用。

4.5轻便耐用，适合户外高强度使用

SS200LR整机仅250克（不含电池），尺寸14.8×8.0×3.3厘米，可以直接放进工装口袋。外壳采用工业级设计，按键简洁适合戴手套操作，电池供电不需要外接电源。对于每天在电站里走几万步的检测和运维人员来说，轻便不是锦上添花，而是决定设备愿不愿意被带出门的关键因素。

4.6校准可溯源，满足第三方检测要求

SS200LR的辐照度探头可单独送检校准，校准后通过系数写入设备，确保现场测量值可溯源。银飞电子可提供校准咨询和送检服务，帮助用户满足第三方检测机构和电站业主对计量溯源的要求。校准周期建议不超过1年。

五、多场景落地应用案例

5.1案例一：第三方检测机构电站竣工验收

背景：某第三方光伏检测机构承接一座50MW山地电站的竣工验收项目，需要对约200个组串进行IV测试，出具组件功率检测报告。

传统方案问题：使用有线辐照计+独立测温仪+罗盘的组合，每组串测试需要两人配合（一人持辐照计和测温仪，一人操作IV测试仪），测试一组串约15分钟，全天最多测25组，项目周期预计8天以上。数据回去后需要人工对齐辐照、温度、角度和IV数据，整理报告还需2天。

SS200LR方案实施：采用SS200LR+PV1525无线联动方案，SS200LR放置在组件平面上，测试人员在逆变器旁操作PV1525。辐照度和背板温度实时无线传输，IV曲线自动修正STC。每组串测试时间缩短到约8分钟，单人即可操作。全天可测45组以上，项目周期缩短到5天。数据自动对齐，报告整理时间缩短到半天。

效果：测试效率提升约80%，人力成本降低50%，数据出错率显著下降，报告交付周期从10天缩短到6天。

5.2案例二：电站运维团队故障排查

背景：某20MW分布式电站运维团队发现屋顶B区3个组串发电量持续偏低，需要排查原因。

传统方案问题：运维团队没有便携辐照计，只能参考5公里外气象站的数据。用气象站数据计算，偏低组串的性能比（PR）约为0.72，初步判断为组件故障。但实际到现场用设备测量发现，B区因周边建筑遮挡，实际辐照度比气象站数据低12%，修正后PR约为0.82，属于正常范围。真正的问题是组串接线松动，而非组件故障。

方案价值：运维人员携带设备到现场，5分钟内完成辐照度、组件温度和安装角度的测量，快速判断辐照是否在正常范围，避免了误判组件故障导致的不必要更换。同时用罗盘和倾角功能核对了组件安装朝向，发现B区部分组件倾角与设计值偏差3°，已反馈给EPC整改。

5.3案例三：EPC公司组件到货抽检

背景：某EPC公司在项目现场对到货的一批晶硅组件进行抽检，需要验证组件实际功率是否符合标称值。

SS200LR方案实施：在现场搭建临时测试台，用SS200LR测量辐照度和组件温度，配合PV1525进行组件级IV测试。SS200LR的五参数同步记录确保每组测试数据完整，IV曲线自动修正STC后直接与标称功率对比。抽检50块组件仅用半天完成，数据自动导出为Excel表格，方便后续统计分析。

效果：相比送第三方实验室检测，现场抽检节省了运输和等待时间，检测成本降低约60%，且能在到货第一时间发现功率偏差问题，避免不合格组件安装到电站上。

六、落地效果与行业价值

7.1量化效果对比

7.2对第三方检测机构的价值

SS200LR方案帮助检测机构提升测试效率，缩短项目周期，降低人力成本。五参数同步记录和自动STC修正确保数据质量，减少报告反复修改。校准可溯源满足资质要求，无线联动提升现场操作安全性（减少在组件阵列中来回走动）。

7.3对电站运维团队的价值

运维人员可以快速获取现场真实辐照数据，准确判断发电量异常的原因是辐照不足还是设备故障，避免误判和不必要的组件更换。罗盘和倾角功能可用于核对组件安装质量，温度测量可用于排查组件过热问题。大容量记录功能支持长时间辐照监测，为电站性能评估提供可靠数据。

7.4对EPC公司和电站业主的价值

EPC公司可以在现场快速完成组件到货抽检和竣工验收，及时发现不合格组件，避免安装后返工。电站业主可以用SS200LR进行验收测试和定期巡检，掌握电站真实性能状况，为运维决策和投资回报评估提供数据支撑。

7.5对光伏制造商的价值

组件和逆变器制造商可以在户外实证场地快速布点，采集真实工况下的辐照和温度数据，评估产品实际发电性能。SS200LR的便携性和大容量记录适合多地点、长时间的实证测试，为产品研发和改进提供现场数据。

八、方案总结

光伏电站的检测与运维，辐照度数据是基础中的基础。传统辐照测量方案存在功能单一、数据碎片化、有线布线繁琐、便携性差等问题，已经难以满足当前光伏行业高效、精准的现场检测需求。

银飞电子推出的基于SEAWARD SS200LR多功能辐照度计的光伏现场检测解决方案，以SS200LR为核心，通过五参数一体化采集、无线IV联动、双温度探头、大容量自动记录等技术设计，从根本上解决了传统方案的痛点。方案适用于第三方检测、电站运维、EPC验收、组件抽检和制造商实证测试等多种场景，可显著提升测试效率、降低人力成本、提高数据质量。

SS200LR整机仅250克，操作简单，校准可溯源，是光伏现场检测的实用工具。银飞电子作为SEAWARD授权销售与技术服务商，为客户提供从方案配置、设备交付、操作培训到校准售后的一站式服务，确保方案落地见效。

八、常见问题解答（FAQ）

Q1：SS200LR必须配合PV1525IV测试仪使用吗？可以单独用吗？

SS200LR可以单独作为便携式辐照度计使用，独立测量辐照度、温度、方位角和倾角，数据存储在设备中后期导出。如果需要IV测试联动功能，则需要配合SEAWARDPV1525系列IV测试仪使用。银飞电子可根据客户实际需求提供单独SS200LR配置或SS200LR+PV1525组合配置。

Q2：SS200LR的无线连接距离是多少？会不会受现场环境干扰？

SS200LR与PV1525的无线连接最大距离为150米（空旷环境）。在光伏电站现场，组件阵列对无线信号有一定衰减，实际有效距离通常在80~120米，足以覆盖大部分组串测试场景。如果测试距离特别长，可以将PV1525移到阵列中间位置操作。无线信号不受阳光和温度影响，在常规电站环境下连接稳定。

Q3：SS200LR测量的辐照度数据准确吗？怎么保证数据可溯源？

SS200LR的辐照度探头是经过校准的硅光电池，光谱响应匹配晶硅组件（300~1100nm），测量范围100~1500W/m²。设备出厂时附带校准证书，使用过程中建议每年校准一次。银飞电子可提供校准咨询和送检服务，校准后将校准系数写入设备，确保现场测量值可溯源到国家标准，满足第三方检测和电站验收的计量要求。

Q4：SS200LR能测薄膜组件吗？还是只能测晶硅组件？

SS200LR的硅光电池探头光谱响应匹配晶硅组件，主要适用于晶硅光伏组件的辐照度测量。对于薄膜组件（如碲化镉、铜铟镓硒等），由于光谱响应与晶硅不同，建议使用对应光谱匹配的参考电池。如果客户同时有晶硅和薄膜组件的测试需求，银飞电子可提供多探头配置方案。

Q5：SS200LR记录的数据怎么导出？支持什么格式？

SS200LR内置存储最多5000组数据，记录间隔可在1~60分钟之间设置。数据可通过设备接口导出到电脑，生成CSV格式文件，可直接用Excel打开查看和分析。导出的数据包含时间戳、辐照度、环境温度、背板温度、方位角、倾斜角等字段，方便后续数据处理和报告生成。具体导出操作可参考银飞电子提供的操作手册或参加操作培训。

Q6：SS200LR的电池续航怎么样？现场使用需要经常充电吗？

SS200LR采用电池供电，具体续航时间取决于使用频率和记录间隔设置。在常规现场测试场景下（每天测试4~6小时，间隔记录），电池可支持数天使用。建议客户配备备用电池，确保长时间现场测试不中断。设备低电量时会有提示，更换电池即可继续使用，不需要等待充电
