面向功率半导体制造行业的C-V特性测试整体解决方案，基于同惠TH511半导体C-V特性分析仪，覆盖SiCMOSFET、IGBT、MOS管等器件的寄生电容测试、产线快速分选、来料质检与实验室曲线分析，解决传统LCR表偏置不足、换线繁琐、高频Crss负值等痛点，提供从设备选型到自动化集成的全流程实施服务。

一、行业现状与痛点

随着新能源汽车、光伏逆变、储能变流器的快速发展，SiCMOSFET和IGBT等功率半导体器件的市场需求持续增长。器件开关频率从几十kHz提升到数百kHz甚至MHz级，电压等级从600V覆盖到3300V，对寄生参数的控制要求越来越严格。

Ciss、Coss、Crss三个寄生电容参数直接决定器件的驱动损耗、开关速度和整机温升，是功率器件研发验证、来料质检、出厂分选的核心测试项目。但当前功率半导体制造企业在C-V测试环节普遍面临以下痛点：

生产端痛点：产线批量分选效率低。传统方案测Ciss、Coss、Crss需要手动换线，单颗器件测试时间长，难以匹配高速产线节拍；多芯器件和模组器件测试更复杂，人工操作容易出错。

检测端痛点：测试数据一致性差。每次换线引入接触电阻变化，不同操作员、不同班次测出来的数据偏差大，导致分选标准不稳定，不良品流出风险高。

运维端痛点：设备维护成本高。多台设备拼接方案（LCR表+偏置源+矩阵开关+上位机）接线复杂，校准麻烦，一台设备故障整个测试系统停摆；高压测试中器件击穿容易反冲损坏仪器，维修周期长。

研发端痛点：曲线分析能力不足。普通LCR表只能测单点电容，无法自动生成C-V曲线，研发工程师手动记录数据再画图，效率低且容易遗漏曲线畸变等隐性缺陷信号。

二、传统解决方案存在的弊端

目前功率半导体企业的C-V测试方案主要有两种，都存在明显局限性。

方案一：普通LCR数字电桥+外接偏置源。这是最常见的低成本方案。弊端在于：

偏置电压不足，普通LCR表外接偏置通常只有几十伏，无法覆盖功率器件真实工况电压；

高频段精度差，1MHz以上测量时仪器自身寄生参数影响大，pF级Crss容易出现负值；

手动换线串行测试，Ciss、Coss、Crss至少换三次线，效率低且引入连接误差；

无曲线扫描功能，无法自动生成C-V特性曲线；

多设备拼接，接线复杂，校准困难，占用空间大。

方案二：进口高端C-V分析仪。性能较好但弊端同样突出：

采购成本高，单台设备价格昂贵，中小企业难以承受；

通道扩展成本高，多通道配置价格翻倍；

售后响应慢，备件周期长，维修成本高；

操作界面复杂，对操作人员要求高，产线部署培训成本大；

部分功能过度设计，实际产线用不上，造成资源浪费。

两种方案都无法同时满足"性能够用、成本可控、效率够高、维护方便"的综合需求。

三、全新仪器定制解决方案介绍

针对功率半导体行业C-V测试痛点，同惠电子推出基于TH511半导体C-V特性分析仪的一体化测试解决方案。

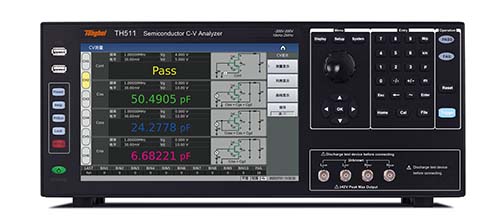

方案核心设备：同惠TH511半导体C-V特性分析仪，属于TH510系列中的200V电压等级机型。

方案架构：以TH511为核心测试主机，配套测试夹具、延长线、自动化对接接口和上位机软件，构成从单管点测、多芯列表扫描到实验室曲线分析的完整测试体系。

方案配置说明：

方案核心能力：TH511内置LCR数字电桥、VGS栅极偏置源（0~±40V）、VDS漏极偏置源（0~±200V）、高低压切换矩阵和上位机软件，一台设备完成功率器件Ciss、Coss、Crss、Rg四参数同步测量，支持单管点测、50点列表扫描和1001点曲线扫描三种模式。

四、方案核心优势与技术亮点

优势一：四参数同步，测试效率提升3倍以上。TH511一次接线同步测出Ciss、Coss、Crss、Rg四个参数，内部矩阵开关自动切换，无需人工换线。传统方案单颗器件测三个参数至少需要3次换线+3次校准，TH511一次触发完成全部采集，单颗测试时间从分钟级压缩到秒级，产线吞吐量显著提升。

优势二：CrssPlus算法，解决高频负值难题。Crss（米勒电容）通常在pF级，高频或长线缆场景下容易出现负值导致测量无效。TH511搭载同惠独有的CrssPlus算法模式，即使在自动化测试系统、1MHz高频条件下也能测得正确的Crss正值，数据可用性大幅提升。

优势三：接触检查+通断测试，双重防误判。产线高速测试中，夹具磨损、引线断裂造成接触不良是误判的主要原因。TH511采用四端测量法，每个脚位两根线，任意一根断裂或接触不良都能实时检测并提示，仪器自动停止测试。同时配备快速通断测试（OP_SH），C-V测试前先判断器件是否已击穿损坏，避免把损坏件杂散电容误判为合格，不良品流出风险显著降低。

优势四：2~6通道灵活扩展，适配不同产能。TH511标配2通道，可按需扩展至4或6通道，支持单管、多芯、模组器件并行测试。6通道模式下一次触发完成6颗器件或6颗芯片的全部参数测试，产能弹性大。企业可先配2通道，后续产能提升再扩展，保护初期投资。

优势五：2米延长线内置校准，自动化集成零精度损失。自动化设备通常需要较长测试连接线，普通仪器延长线缆后精度偏差大。TH511配套专用2米延长线并内置2米校准系数，延长线后Ciss、Coss、Crss、Rg测试精度与0米夹具一致，自动化集成商无需额外开发校准算法。

优势六：高压击穿保护，降低运维成本。测试中若器件瞬间击穿短路，放电电流可达数百安培，反冲至仪器内部会造成损坏。TH511内置高压击穿保护电路，DS瞬间短路时保护仪器内部电路，避免因被测件击穿导致仪器损坏，维修成本和停机时间显著降低。

优势七：产线实验室两用，投资回报率高。TH511标配功能覆盖产线快速分选（单管点测+列表扫描+10档分选），选配曲线扫描后可用于实验室研发分析。一台设备同时满足产线质检和研发验证需求，无需分别采购两套设备，整体拥有成本更低。

五、多场景落地应用案例

场景一：SiCMOSFET产线出厂分选。某功率半导体企业650VSiCMOSFET产线，需要对每颗器件进行Ciss、Coss、Crss三参数分选。采用TH5116通道配置，配合自动化机械手上下料，一次触发完成6颗器件四参数同步测试，单颗测试时间约2秒，日产能提升明显。接触检查功能实时监测夹具状态，OP_SH功能提前剔除击穿件，不良品流出率下降。

场景二：光伏逆变器企业来料质检（IQC）。某新能源企业采购1200VSiCMOSFET用于光伏逆变器，入厂时需要抽检C-V特性。采用TH511标配2通道+曲线扫描选件，对来料器件进行0~200V区间C-V曲线扫描，通过曲线畸变筛查氧化层缺陷、键合异常等隐性不良。相比传统单点测试，曲线扫描能发现更多常规测试测不出来的问题，来料质量管控更严格。

场景三：IGBT模组自动化测试线。某汽车电子企业测试双路IGBT模组，需要同时测两颗芯片的寄生参数。采用TH5114通道配置，配合2米延长线接入自动化测试站，一次触发完成双路IGBT的Cies、Coes、Cres、Rg全部参数测试。延长线内置校准保证精度，HANDLER接口直接对接PLC分选信号，测试数据通过LAN上传MES系统。

场景四：高校实验室功率器件研发分析。某高校电力电子实验室研究新型SiC器件开关特性，需要精确测量C-V曲线并分析寄生参数对开关损耗的影响。采用TH511+曲线扫描选件，支持1001点扫描、对数/线性坐标、多曲线叠加对比，可同时显示同一参数不同Vg的多条曲线，数据可U盘导出用于论文分析。相比进口设备，采购成本更可控，操作界面更友好。

六、方案实施流程

第一步：需求确认与选型。同惠技术支持团队与客户沟通，确认被测器件类型（MOSFET/IGBT/二极管）、额定电压、封装形式（单管/多芯/模组）、测试量、是否需要自动化集成、是否需要曲线分析等需求，出具选型配置方案。200V以内选TH511，1500V选TH512，3000V选TH513。

第二步：样机测试验证。客户提供典型被测器件样品，同惠实验室使用TH511进行实测验证，出具测试报告，包括四参数测量值、重复性数据、曲线扫描图（如选配），确认测试结果满足客户要求。

第三步：设备交付与安装调试。设备到货后，同惠技术人员现场或远程协助安装调试，包括开路/短路/负载校准、测试参数配置、分选上下限设置、通信接口对接调试。产线场景配合自动化设备完成联调。

第四步：操作培训。对操作人员和维护人员进行培训，内容包括仪器基本操作、测试程序编辑、校准方法、日常维护、常见故障排查。培训后提供操作手册和培训资料。

第五步：验收与交付。客户按测试方案进行验收，确认测试精度、速度、稳定性满足要求后签署验收报告。设备进入正式使用阶段。

第六步：售后与持续支持。提供保修服务、定期校准提醒、固件升级通知、技术咨询响应。客户可通过官方客服、技术支持热线、远程协助等渠道获取支持。

七、落地效果与行业价值

采用基于TH511的C-V特性测试方案后，功率半导体企业在以下方面获得可量化的改善：

测试效率：四参数同步测量+多通道并行，单颗器件测试时间从传统方案的数分钟压缩到秒级，产线吞吐量提升2~3倍。

数据一致性：一次接线内部自动切换，消除多次换线引入的连接误差，不同操作员、不同班次测试数据偏差显著减小，分选标准更稳定。

不良品流出率：接触检查+通断测试双重防误判，配合曲线扫描筛查隐性缺陷，不良品流出率下降，售后退货和客诉减少。

设备维护成本：一体化集成减少设备数量和接线复杂度，高压击穿保护降低仪器损坏率，整体运维成本下降。

研发效率：曲线扫描自动生成C-V曲线，多曲线叠加对比，研发工程师从手动记录画图中解放出来，器件特性分析和失效定位效率提升。

计量合规：设备支持第三方CNAS校准，测试数据可溯源，满足ISO9001、IATF16949等质量体系审核要求。

从行业价值看，国产化C-V测试方案的成熟，降低了功率半导体企业的测试设备采购门槛，让更多中小企业能够用上专业级C-V测试设备，提升整体产品质量管控水平。同时，本地化的技术支持和售后服务，缩短了问题响应时间，降低了停产风险。

八、方案总结

功率半导体器件的C-V特性测试是研发验证、来料质检、出厂分选不可或缺的核心环节。传统LCR表方案偏置不足、高频不准、换线繁琐、效率低下，进口高端方案成本高昂、维护不便，都难以同时满足性能、成本、效率、维护的综合需求。

基于同惠TH511半导体C-V特性分析仪的一体化测试方案，以四参数同步测量、CrssPlus修正、接触检查与通断测试、2~6通道灵活扩展、2米延长线内置校准、高压击穿保护等核心技术，系统性解决了功率半导体行业C-V测试的效率、精度、稳定性和运维痛点。方案覆盖产线快速分选、来料质检、自动化集成测试、实验室研发分析等多场景，提供从需求确认、样机验证、安装调试到培训验收、售后支持的全流程实施服务。

对于中低压功率器件（200V以内）的测试需求，TH511提供了一套性能够用、成本可控、维护方便的专业方案。选对测试方案，就是为产品质量、研发效率和产线产能打下坚实基础。
