化工行业泵、压缩机、风机机组同轴找正解决方案，使用 Fluke RotAlign Elite 激光对中仪解决化工现场振动干扰、多机组、万向轴找正难题，降低非计划停机，实现设备运维数字化管理。

化工生产装置中，离心泵、工艺压缩机、大型风机、齿轮传动机组属于连续运行核心资产，整套装置长周期稳定运行高度依赖旋转设备联轴器同轴精度。化工现场工况复杂，介质高温、基础振动、多设备串联传动、万向轴传动配置十分普遍，联轴器不对中会诱发轴承磨损增大、密封泄漏、振动超标、能耗抬升，严重时直接触发装置联锁停机，带来物料损耗、安全风险与高额经济损失。

很多化工企业运维团队仍沿用百分表打表或者老旧激光对中设备开展找正作业，在大错位机组、多联轴、现场强振动环境中，经常出现测量数据漂移、需要反复预对中、复杂机组无法计算、报告档案不完善等问题。同时现场人员技术水平参差不齐，难以区分设备硬件与算法差异，容易出现 “测量合格，开机运行即超差” 的现象。Fluke RotAlign Elite 依托 SensAlign7 系统，单传感器双探测器硬件架构以及 ASI 主动情景智能算法，针对化工装置特殊工况形成一套完整轴对中解决方案，覆盖单台泵、多机组串联、万向轴原位对中、立式设备校正等多种场景，帮助化工企业把轴对中作业标准化、数字化。

一、化工行业现状与行业痛点

化工流程装置以连续化生产模式为主，设备停机窗口少，检修时间紧张，旋转设备运维面临多重现实难题：

工况环境扰动大：装置内部多台设备同步运转，地面持续振动，环境光线复杂，传统测量手段容易受扰动，多次测量数值不一致，测量结果重复性差。

设备构型复杂多样：除普通单联轴器泵组，大量存在 3-14 台设备串联机组、万向轴传动、立式垂直安装设备，老旧仪器软件不支持复杂轴系运算，只能人工分步换算，出错概率高。

停机检修窗口期有限：大检修阶段，大量泵、压缩机集中找正，设备原始错位幅度大，传统设备需要人工预对中，消耗大量宝贵检修工时。

软脚、热膨胀复合干扰：化工高温泵、压缩机运行前后存在热膨胀位移，同时设备底座存在软脚缺陷，即使冷态对中达标，升温运行后再次出现不对中故障。

运维数据难以沉淀：现场测量记录多为纸质记录，报告格式不统一，现场工程师与后台可靠性团队信息割裂，无法量化对中作业带来的成本收益。

故障溯源难度高：振动超标时，很难快速区分故障来自不对中、轴承损坏、基础刚度不足等不同诱因，缺少对中 + 振动一体化诊断工具。

二、传统解决方案存在的弊端

目前化工行业主流的两类传统方案，分别是百分表打表找正、早期双激光对中仪，面对化工复杂工况，存在明显短板：

百分表打表找正 依靠表架、百分表人工读取径向、轴向数值，高度依赖人员经验。长距离轴系测量误差被放大；装置现场振动会造成表针不停抖动；多机组、万向轴工况计算繁琐；检修耗时久，人为读数失误风险高。

老旧双激光对中设备 传统双激光设备需要两端分别调试激光发射与接收单元，设备错位较大时激光容易脱离接收区域，必须先人工预对中；缺少环境扰动补偿算法，化工现场地面振动造成读数来回跳动；软件仅支持简单单联轴器场景，多台串联机组、原位万向轴无法运算；报告模板固定，缺少 ROI 收益测算、云端协同能力；不具备集成振动测量功能，只完成找正，无法同步开展设备状态诊断。

两类传统方案共同短板：很难兼顾复杂工况测量精度与作业效率，测量数据无法便捷同步给可靠性管理部门，难以量化精确对中带来的降本收益。

三、基于 Fluke RotAlign Elite 的化工定制解决方案

整套方案以Fluke RotAlign Elite 激光对中仪硬件为核心，结合 SensAlign7 底层系统，搭配 ARC4.0 云端管理软件，覆盖前期准备、现场测量、故障辅助诊断、报告输出、数据归档全流程，适配化工装置各类旋转设备找正需求。 整套方案包含三大模块：

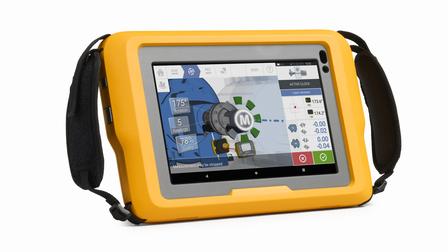

现场测量硬件模块：Fluke RotAlign Elite 主机，采用单激光 + 双 PSD 探测器硬件架构，内置 MEMS 倾角仪、冻结帧测量功能，应对化工现场大错位、长距离测量场景，无需人工预对中；搭载 ASI 主动情景智能，补偿现场振动扰动带来的数据偏差，支持软脚诊断、高级垂直对中、移动模拟器、集成振动测量。

现场作业软件模块：仪器端内置 ROI 计算器、自定义报告模板。操作人员可以按需勾选报告图表、数据项，保存专属化工运维模板，输出符合企业设备档案要求的对中报告。

后台数字化协同模块：依托 ARC4.0 PC 软件，实现测量数据云端同步，现场检修人员、设备可靠性工程师、管理人员共享测量记录，跟踪设备历次对中历史数据，建立旋转设备数字化运维档案。

本方案适配对象：化工离心泵、工艺压缩机、大型引风机、齿轮箱、多段串联机组、万向轴传动设备、立式泵等；可用于大修停机检修、故障复测、定期预防性对中复核。

四、方案核心优势与技术亮点

Fluke RotAlign Elite整套方案针对化工行业痛点做定向适配，核心技术亮点如下：

简化化工现场安装调试：单激光硬件架构，仅需布置一套发射-传感单元，减少夹具安装与光路调试步骤；即使设备原始错位幅度较大，依靠双光学平面 + 冻结帧测量，依旧可以捕获有效测量数据，省去预对中工序，压缩检修作业时长。

恶劣工况测量稳定性：Elite 搭载 ASI 主动情景智能技术，实时识别化工现场地面振动、轴转动扰动，对测量信号做补偿处理，提升复杂工况下测量结果可重复性，降低环境干扰带来的误差。

复杂轴系工况适配能力：软件算法支持最多 14 台机器组成的串联机组、多联轴器布局、原位万向轴对中，同时具备软脚诊断、高级垂直对中、集成振动测量，把轴对中和设备状态诊断结合在一起，便于现场复合故障排查。

同步实时移动修正：调整设备垫片、水平位置的过程中，垂直、水平方向偏差实时刷新，操作人员边调整边读取数值，减少反复盘车、反复测量的操作。

量化运维价值，输出标准化资料：内置 ROI 计算器，录入停机损失、备件寿命、能耗参数，即可核算精准对中带来的成本节约；支持自定义报告模板，适配化工企业设备归档要求。

数字化协同管理：借助 ARC4.0 软件实现云端数据共享，打通现场班组和后台可靠性团队的数据链路，沉淀设备全生命周期对中记录，支撑设备可靠性分析。

五、多场景落地应用案例

案例 1：化工装置大修多台离心泵集中对中 某炼化企业大修窗口期短，十余台离心泵需要完成联轴器找正，部分泵组原始错位量大。使用 Fluke RotAlign Elite，无需预对中即可直接采集数据，同步完成软脚检测，单台泵找正作业时长得到压缩，自定义模板批量输出检修报告，全部测量数据同步上传云端归档。

案例 2：多机组串联压缩机组找正 化工工艺压缩系统由多台设备串联组成，传统仪器无法直接运算多轴偏差，过往依靠人工分步换算，容易出错。Elite 支持多机组模式，直接录入整套机组尺寸参数，仪器统一计算每台设备调整量，降低多轴找正的人为计算失误风险。

案例 3：万向轴传动风机原位对中 部分化工风机配置万向轴传动，拆卸传动轴工作量巨大。Fluke RotAlign Elite 支持原位万向轴对中模式，传动轴无需拆卸，直接完成测量校正，减少拆装工序，缩短检修时间。

案例 4：高温立式泵复合故障排查 立式高温泵运行振动超标，使用 Elite 完成垂直对中测量的同时，启用软脚诊断与集成振动测量功能，同时排查同轴偏差、底座软脚、振动异常多类诱因，定位故障根因，避免只做对中而忽略底座缺陷。

六、方案实施流程

整套 Fluke RotAlign Elite 化工对中解决方案，遵循标准化作业流程，兼顾安全规范与测量准确性：

前期准备阶段：设备停机断电，执行化工检修安全锁止流程；清理联轴器、轴表面油污锈蚀；检查地脚螺栓、垫片、联轴器膜片完好；确认 Fluke RotAlign Elite 仪器硬件状态正常。

硬件安装与参数录入：将激光器与传感器固定在联轴器两侧轴段，输入设备各段距离、地脚跨距等尺寸参数；高温设备录入热膨胀参数，开启热补偿设置。

软脚诊断检测：优先启用软脚诊断功能，逐个检测设备地脚，处理软脚缺陷；软脚处理完成后，再开展正式对中测量，避免锁紧螺栓后同轴度再次偏移。

正式测量采集：使用 Elite 冻结帧测量模式，按照仪器指引旋转轴完成数据采集；ASI 算法实时处理现场振动扰动，输出径向偏移、角度偏差与设备调整量。

设备调整与复测：开启实时移动修正功能，增减垫片、平移设备；调整完成锁紧地脚螺栓，执行复测，确认偏差处于设备允许公差范围。

报告生成与数据归档：选择适配化工企业的报告模板，导出纸质或电子报告；通过 ARC4.0 软件将测量数据上传云端，存入该设备运维档案。

配套问答环节

Q1：化工现场振动很大，Fluke RotAlign Elite 是否还能保证测量有效？

  A：Elite 依靠 ASI 主动情景智能对扰动信号做识别补偿，降低振动带来的数据漂移。但仪器补偿有适用区间，如果振动烈度极高，依旧建议尽量在邻近设备停机或者振动相对平缓的时段开展测量。软脚检查步骤不可省略，软脚会直接破坏对中效果。

Q2：化工高温泵，冷态调整到零偏差，开机热态依旧不对中是什么原因？

A：高温设备运行会产生热膨胀位移，冷态不能追求零偏差。使用 Fluke RotAlign Elite 录入设备工作温度参数，仪器输出冷态预置偏移目标，按照预置数值调整，适配热运行工况。

Q3：Fluke RotAlign Elite 可以替代振动分析仪吗？

  A：Elite 具备集成振动测量功能，可以辅助做简易振动筛查，用于对中后状态复核；如果需要深度频谱故障分析，仍需要专业振动分析仪器。

七、落地效果与行业价值

导入 Fluke RotAlign Elite 整套解决方案之后，化工企业可以获得多维度的改善

检修效率提升：省去大错位工况预对中步骤，简化多机组、万向轴找正作业，压缩大修阶段旋转设备找正的工时消耗，适配化工装置检修窗口期紧张的现状。

降低设备故障风险：提升联轴器同轴校正可靠性，减少轴承、密封件过早损坏，降低旋转设备非计划停机概率，规避装置联锁停车带来的安全与经济损失。

运维数据数字化沉淀：统一的报告模板、云端归档能力，把现场测量数据转化为可追溯的设备档案，方便可靠性团队开展趋势分析。ROI 计算器直观呈现维护投入产出，为设备运维预算提供参考依据。

复合故障辅助排查：软脚诊断、振动集成功能，帮助运维人员区分 “不对中故障” 和底座、轴承类其他故障，减少误判。

八、方案总结

化工流程工业中，旋转设备轴对中属于预防性维护的关键环节，传统百分表、老旧激光设备在复杂工况下存在明显局限。Fluke RotAlign Elite 凭借单传感器双探测器硬件、ASI 主动情景智能算法，面向化工现场振动干扰、多机组串联、万向轴传动、高温设备热膨胀等典型痛点，形成完整的硬件-软件-云端协同解决方案。

这套方案不只是完成简单的同轴度测量，更把现场作业、故障辅助诊断、报告输出、设备档案管理整合一体，帮助化工运维团队在有限检修窗口内，完成复杂设备找正，沉淀数字化运维数据，降低旋转设备故障风险。企业选型时，不能只参考纸面精度参数，更要结合自身装置设备构型、现场振动环境，评估仪器在真实工况下的实际表现，匹配适合自身工厂的运维工具方案。
