在油气、石化行业，界面检测是一个技术难度较高的应用场景。当两种互不相溶的液体处于同一设备内部时，密度较小的液体上浮，密度较大的液体下沉，两种液体之间形成清晰的分层界面。然而在实际工况中，界面并非一条简单的分界线——两种液体接触面会形成厚度不一的乳化层（也俗称浮渣层）。乳化层的存在给界面检测带来了额外的挑战。乳化层越厚，界面检测工作的难度也随之加大。在油水分离场景中，如果界面检测不准确，可能导致水相进入下游油品处理单元，或者油相随废水排出，两种情况都会直接影响产品品质和生产效率。开展液位界面检测，必须配备测量精准、运行稳定的检测设备。监测液位状态是保障设备运行、防范溢油事故的基础，而精准的界面检测，更是保障产品品质、提升生产效率的关键。

核心应用优势

AMETEK MAGNETROL JM4依托磁致伸缩技术，实现‌高精度测量‌与长期‌零故障运行‌，适配炼油行业严苛工况。

抗干扰能力强：不受介质介电常数变化影响，解决传统仪表因油品含盐导致的20%级界面测量偏差问题。

长期稳定性优异：现场实测案例显示，安装后8个月内无任何液位仪表故障，有效避免水进入分离器下游设备。

炼油行业落地实践

典型场景适配：可直接用于炼油厂的油气水分离器、缓冲罐等设备，精准测量汽油与皂化水的液液界面。

适配复杂工况：支持带振动、湍流的现场环境，可选HART、现场总线通讯，兼容Hastelloy、Monel等耐腐材质，适配炼油高温高压工况。

运维便捷：带图形化界面可查看波形，表头可旋转拆卸，大幅降低现场维护难度。

磁致伸缩技术的工作原理

磁致伸缩液位计是一种基于时间飞行（Time-of-Flight）原理的高精度液位测量仪表。其工作过程可以这样理解：

仪表电子部件产生一个低能量的脉冲信号，该脉冲沿传感器内部的磁致伸缩线传播。与此同时，套在探杆上的磁性浮子会随液位上下移动，浮子内部的磁铁产生一个恒定的磁场。当脉冲信号传播到浮子所在位置时，脉冲电流产生的磁场与浮子的磁场相互作用，在磁致伸缩线上产生一个机械扭转波（即回波信号）。

这个回波信号以固定速度沿探杆传回至电子部件，由压电传感器接收。仪表内部的高精度计时器精确测量从脉冲发出到回波信号返回的时间差。由于回波在探杆中的传播速度是恒定的，通过时间差即可精确计算出浮子的位置，进而得出液位或界面的高度。

JM4磁致伸缩液位计每秒可完成10次这样的检测循环，数据输出实时且测量精度高。其测量精度可达±0.05英寸（约1.27毫米）。

JM4磁致伸缩液位计的核心特点

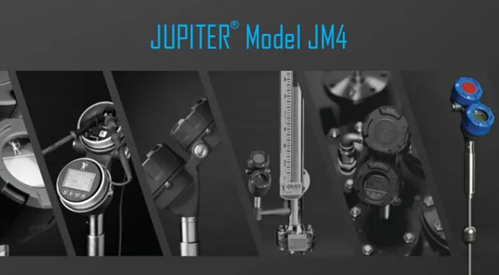

AMETEKMAGNETROLJupiter®JM4磁致伸缩液位计在界面检测领域具备以下技术特点：

单双浮球灵活配置：JM4支持配置单个或两个磁性浮球。配置单浮球时可用于总液位测量；配置双浮球时，可同时监测总液位和界面液位。两个浮球分别设计为对应不同液体密度的专用浮球，各自漂浮在对应的液层中，从而实现界面位置的精确测量。

安装方式灵活：JM4既可采用直接插入式安装，也可外挂在磁翻板液位计（MLI）或模块化仪表管路上。外挂安装时，可安全测量高达450°C的工艺温度。

可旋转可拆卸表头：JM4是行业内首款配备现场可拆卸和可旋转表头的磁致伸缩液位计。表头可旋转310°，便于操作人员在不同角度查看和操作界面；表头可拆卸则意味着无需中断工艺过程即可进行维护和故障排查。

智能探头技术：当任意JM4表头连接到探头时，只需按下一个按钮即可将出厂配置设置导入表头，数秒内即可投入运行。

高安全性：JM4的SafeFailureFraction（安全失效分数）大于90%，符合IEC61508功能安全标准，可作为单台设备满足SIL2等级要求。

炼油厂实际案例：从测量偏差到稳定运行

4.1案例背景

德国巴伐利亚地区一家大型炼油企业，每年原油处理量达800万吨。该企业的一台分离设备存在油水界面检测需求。设备内油水混合后，水中杂质会逐步渗入油品，导致原有检测设备出现测量偏差。介质介电系数发生波动后，直接造成原有液位检测系统数据失真，界面测量误差最高达20%。与此同时，该检测设备在两年内累计出现六次故障，严重影响了分离设备的正常运行和产品品质控制。

这一案例反映了炼油厂界面检测中的一个典型困境：当油品中混入杂质后，介质的介电系数等物理特性发生变化，依赖介电常数原理的检测设备（如射频导纳、电容式液位计）容易出现测量偏差甚至数据完全失真。

4.2解决方案

针对这一难题，技术团队推荐采用磁致伸缩技术开展液位检测。AMETEK MAGNETROL JM4磁致伸缩液位计被选为替代方案。与依赖介电常数变化的检测原理不同，磁致伸缩技术基于浮力原理工作——浮球的位置完全由液体浮力决定，与液体的介电系数、电导率等电气特性无关。因此，即便油品中混入杂质导致介电系数发生波动，也不会对磁致伸缩液位计的检测精度造成影响。

JM4在该炼油厂现场采用双浮球配置，分别对应油相和水相的密度，实现了油水界面的连续、精确监测。

4.3成果与效益

自JM4磁致伸缩液位计投用以来，该炼油厂取得了以下实际效果：

测量精度恢复：磁致伸缩技术依托浮力原理工作，油品中混入杂质并不会对其检测精度造成影响，完美解决了介质特性变化带来的测量误差问题。界面测量误差从此前的最高20%降低至±1.27毫米的水平。

运行可靠性显著提升：自设备投用以来，八个运行周期内未出现任何故障，彻底解决了此前两年内六次故障的可靠性问题。

下游设备得到有效保护：精准的界面检测有效避免了油水窜入后端设备的问题，保障了后续工艺单元的稳定运行。

技术对比：为何磁致伸缩技术更适合界面检测

对比维度传统电容/射频导纳液位计磁致伸缩液位计（JM4）

检测原理依赖介质介电常数变化基于浮力原理（时间飞行法）

受介质特性影响介电系数波动导致测量偏差不受介电系数、电导率变化影响

界面检测能力需要介质间介电常数差异明显基于密度差异，适用范围更广

测量精度受介质变化影响较大±0.05英寸（1.27毫米），精度稳定

长期稳定性介质污染后易漂移浮力原理，长期稳定

维护复杂度需定期校准结构简单，维护量小

常见问题FAQ

Q1：磁致伸缩液位计能同时测量总液位和界面液位吗？

A：可以。JM4磁致伸缩液位计支持配置双浮球，两个浮球分别对应不同液体的密度，可同时监测总液位和界面液位。

Q2：介质介电系数变化会影响磁致伸缩液位计的测量精度吗？

A：不会。磁致伸缩技术基于浮力原理工作，浮球位置由液体浮力决定，与介质的介电系数、电导率等电气特性无关。这也是磁致伸缩液位计在油水界面检测中的核心优势。

Q3：JM4磁致伸缩液位计的测量精度是多少？

A：JM4的测量精度可达±0.05英寸（约1.27毫米）。

Q4：JM4可以在高温环境下使用吗？

A：可以。当JM4外挂在磁翻板液位计上使用时，可安全测量高达450°C的工艺温度。

Q5：JM4表头可以旋转吗？

A：可以。JM4是行业内首款提供现场可拆卸和可旋转表头的磁致伸缩液位计，表头可旋转310°，便于操作和维护。

Q6：JM4通过了哪些安全认证？

A：JM4通过了ATEX、CSA、FM、IECEx、NEPSI等多种防爆认证，其安全失效分数大于90%，满足SIL2功能安全要求

炼油厂分离设备的油水界面检测，长期以来是过程控制中的一个技术难点。介质特性变化、乳化层干扰、设备可靠性不足等问题，持续困扰着现场运维人员。AMETEK MAGNETROL JM4磁致伸缩液位计通过基于浮力原理的检测方式，从根本上避免了介质介电系数变化对测量精度的影响。德国这家年处理800万吨原油的炼油企业的实际应用表明：在油水界面检测场景中，磁致伸缩技术能够提供稳定、精确的测量数据，并在八个运行周期内保持零故障运行。对于面临类似界面检测难题的炼油、石化企业而言，磁致伸缩液位计提供了一个值得参考的技术路径，文章来源于多功能校验仪。
