5G射频元器件、高频声表面波器件、压电陶瓷换能器、新能源绝缘薄膜、半导体分立器件产业持续扩张，行业检测标准不断收紧，研发实验室与自动化产线普遍面临宽频测试精度不足、高压直流偏置缺失、压电/介电测试需额外配套设备、设备联机兼容性差等多重难题。传统分立测试设备组合采购成本高、数据不统一，进口高频LCR维保周期长、程序改造成本高。同惠电子TH2848-05精密阻抗分析仪依托4Hz~5MHz宽频覆盖、±40V大功率直流偏置、整机内置压电CtDt与介电常数运算模块，打造集研发、抽检、全自动分选于一体标准化检测解决方案。方案适配射频、压电、半导体、新材料四大细分赛道，下文完整拆解行业痛点、新旧方案差异、落地应用与综合价值。

射频压电&半导体材料行业现状与检测核心痛点

1.1研发实验室痛点

宽频测试数据离散：2MHz以内仪器无法覆盖射频5MHz测试需求，老式窄频电桥1MHz以上频段误差大幅上浮，SAW滤波器谐振点测试偏移，新材料配方对比无可靠数据支撑；

高压测试设备缺失：变容二极管、高压薄膜电容测试需要±40V直流偏置，低频机型仅±10V，需额外购置外置偏流源，叠加设备成本；

专项测试依赖电脑软件：市面多数经济型设备无本地导纳圆、介电计算功能，必须搭配上位机，长期占用实验室工位；

数据溯源管理繁琐：小内存设备无法批量存储多批次扫描曲线，CNAS、ISO体系审核时缺少完整测试记录。

1.2自动化量产产线痛点

设备接口减配改造贵：低端LCR省略GPIB、HANDLER分选接口，对接PLC自动工装需加装信号转换板，产线停工调试周期长；

批量分选效率偏低：单芯片机型扫描卡顿，801点曲线测试耗时久，高频元件流水线产能受限，人工复检成本增加；

多设备数据割裂：低频、高频、压电分三台仪器检测，同批次产品参数标准不统一，品质管控难度提升；

计量校准通过率低：量程档位不足，宽频区间误差超标，每年第三方计量需反复调试，耽误生产排期。

1.3运维采购通用痛点

进口5MHz阻抗仪器单价高，售后上门、固件升级均收取服务费；

分体式测试系统配件分散，夹具、线缆、软件分渠道采购，售后对接繁琐；

老式设备固件需返厂更新，停机少则3-7天，直接影响实验室研发进度。

传统检测解决方案固有弊端对比

当前行业主流两类传统方案均存在明显短板，对比表格清晰区分缺陷：

两类方案均无法实现单设备完成射频高频+高压偏置+压电谐振+介质损耗全维度检测，多设备组合带来的数据孤岛、运维溢价问题，是企业采购的主要隐性成本。

TH2848-05一体化全套检测解决方案介绍

本方案以同惠电子TH2848-05精密阻抗分析仪为核心主机，搭配标准化测试夹具、工业通讯配件、配套实操服务，形成“单机多用途”闭环检测体系，覆盖研发、来料、成品自动化三类作业模式。

3.1整套方案硬件配置

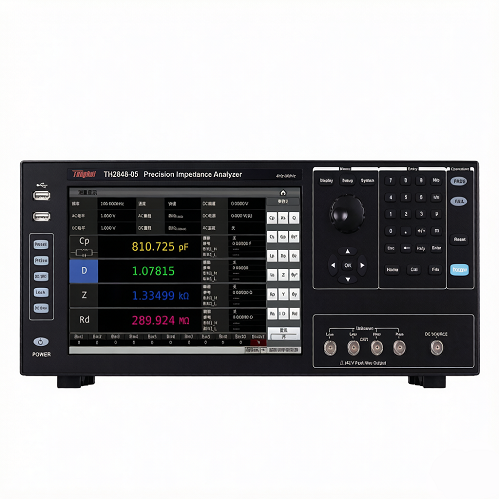

核心主机：TH2848-05精密阻抗分析仪（4Hz~5MHz，0.05%基础精度，±40VDC偏置，内置压电/介电算法）

出厂标配配件：TH26011BS四端对标准夹具、0m/1m屏蔽线缆、开路/短路校准片、电源线；

场景选配专用夹具：

射频SMD元件：TH26008A高频屏蔽测试夹具；

压电陶瓷片：平行板压电专用治具；

介质薄膜/陶瓷基板：TH26077介电测试夹具；

大功率磁芯、功率电感：大电流磁环夹具；

自动化配套：HANDLER信号排线、LAN网线、GPIB通讯线，兼容市面主流分选机、PLC控制器。

3.2方案三类标准作业模式

模式1：实验室研发模式（曲线+列表扫描）

支持最高801点频率曲线扫描、201点多工况列表扫描，内置CtDt压电导纳圆、介电常数计算模块，无需电脑即可生成图谱，U盘导出CSV、图片用于论文与研发报告；±40V宽范围偏置模拟器件实际工作电压，完成变容二极管C-V、薄膜耐压特性测试。

模式2：来料抽检模式（快速四点测试）

10.1寸大屏四参数同步显示，10档BIN容差设置，单次2.5ms极速采样，射频电容、SAW芯片、压电振子批量抽检，一键保存抽检记录，快速区分良品与超差半成品。

模式3：全自动流水线分选模式

HANDLER接口实时输出10档分选电平，支持3.3V/24V电平自适应，SCPI/MODBUS双协议对接MES、PLC系统，测试数据自动上传生产数据库，全程无人值守完成高频元件自动化分拣。

3.3配套软件与技术服务体系

仪器内置Linux嵌入式系统，6GB本地存储空间，支持测试配方、曲线本地保存；

升级渠道：U盘/局域网自主固件升级，无需寄回厂家；

配套服务：交付全套SCPI/MODBUS指令手册、压电/介电实操教程，批量采购提供产线现场调试、线上定期仪器操作培训。

方案核心优势与差异化技术亮点

4.1宽频高压一体化硬件优势

同惠电子TH2848-05精密阻抗分析仪覆盖4Hz~5MHz完整测试频段，填补2MHz低频机型与10MHz高端设备空白，±40V/100mA内置直流偏置无需外接电源，一套设备同时满足低压压电、高压薄膜、射频元件测试，省去多台仪器采购预算。整机采用宽带自动平衡电桥，4Hz至5MHz全频段维持0.05%基准精度，15档AC量程规避跨阻抗数值跳变，年度计量一次性通过率大幅提升。

4.2原生材料算法，无软件附加收费

市面多数5MHz设备将压电导纳圆、介电常数作为付费选配功能，TH2848-05出厂全部开放，屏幕直接自动计算Fs、Fp、Kp、Qm、εr、tanδ等核心参数，省去电脑工位与软件年费，单人实验室即可完成全套材料表征实验。

4.3全规格工业通讯适配，降低产线改造成本

LAN、GPIB、HANDLER、RS485、USB全接口原生标配，无减配情况，可视化HANDLER设置界面，无需翻阅手册调试；SCPI指令兼容进口仪器控制程序，产线设备替换无需重写整套自动化代码，流水线停机调试时间缩短60%。

4.4低成本运维体系

标配夹具、校准片无拆分加价售卖，仅特殊治具按需选配；

自主离线固件升级，3分钟完成功能补丁更新，无停机损失；

全国多区域技术网点，远程免费调试，批量订单可上门对接自动化产线。

多行业落地应用案例

案例1：5GSAW滤波器研发实验室

企业痛点：原有2MHz设备无法测试5MHz高频芯片，压电测试需外接电脑，多批次谐振数据杂乱。落地TH2848-05方案后，5MHz频点导纳圆直接在仪器屏幕生成，自动提取谐振、反谐振参数，201点列表扫描对比不同晶圆配方频域损耗，单台设备替代低频LCR+外置偏流源+上位机三套设备，研发测试效率提升55%，年度计量一次通过。

案例2：压电超声振子量产产线

企业痛点：老式设备无标准分选接口，人工分拣错检率高，高频振子损耗管控难。整套TH2848-05搭配HANDLER对接自动摆盘工装，设置谐振频率、Qm品质因数上下限，每秒400次高速测试，分选信号自动输出，人工分拣工作量降低70%，成品不良流出率下降58%。

案例3：新能源绝缘薄膜新材料厂

企业痛点：超薄隔膜低压易击穿，高压测试缺少专用仪器，多频介电损耗对比繁琐。TH2848-05±40V分级DC偏置，搭配介质专用夹具，可设置多档电压扫描薄膜介电常数，曲线自动存储导出，为隔膜配方迭代提供标准化测试数据，无需手动记录换算。

案例4：半导体分立器件质检车间

变容二极管、MOS管C-V特性检测需求，TH2848-05宽频+宽偏置组合，自动极性识别功能简化接线流程，批量列表扫描记录不同偏压下电容变化，数据直连工厂MES系统，实现器件参数全流程溯源。

方案标准化实施流程

需求勘测阶段：梳理被测元件最高测试频率、所需DC偏压、是否对接自动化PLC/MES，匹配对应专用测试夹具；

设备部署调试：主机上电，完成开路、短路、负载三点全频校准，导入产线标准测试配方；

功能定制调试：实验室场景配置曲线扫描、介电/压电参数；量产产线设置10档BIN分选阈值、HANDLER输出电平；

人员实操培训：分研发、质检、产线三组开展仪器操作教学，覆盖校准、扫描、数据导出、固件升级全流程；

试运行验证：使用行业标准阻抗/压电标样连续复测3批次，核对数据重复性、分选输出信号准确性；

长期运维支持：提供线上远程故障排查、年度计量协助、固件功能免费更新服务。

方案落地综合行业价值

7.1采购成本价值

单台同惠电子TH2848-05精密阻抗分析仪替代多台分立测试装置，省去外置偏流源、付费软件、多套夹具采购费用；国产设备采购价远低于进口5MHz机型，配套无隐形服务费，综合硬件投入降低40%以上。

7.2品质管控价值

4Hz~5MHz全频段稳定测量精度、标准化10档自动分选，测试数据附带时间、频率、偏置完整戳记，完全匹配ISO9001、CNAS实验室数据溯源要求，有效管控射频、压电产品批次一致性，降低售后报废成本。

7.3生产研发效率价值

整机一体化图谱分析，省去电脑配套操作；2.5ms极速测试适配大批量流水线，801点曲线扫描无界面卡顿；数据一键导出Excel、Origin，研发报告、质检报表制作周期大幅缩短。

7.4长期运维价值

自主固件升级、全国线下技术网点、全套标配配件，设备停机维护时长大幅压缩，长期使用过程中无软件、上门调试额外收费，全生命周期运维成本可控。

方案相关常见FAQ

Q1：TH2848-05和TH2848-02/02L如何选型区分？A：同惠电子TH2848-05精密阻抗分析仪最高测试5MHz、内置±40V直流偏置，适配射频SAW、高压介质、变容二极管；TH2848-02最高2MHz、±40V，仅适合低频高压元件；TH2848-02L最高2MHz、±10V，仅小型低压压电、普通贴片元件使用，有5MHz测试需求直接选用TH2848-05。

Q2：TH2848-05不连接电脑，能否完整分析压电导纳圆？A：可以，仪器曲线页面内置CtDt全套压电算法，扫描后屏幕直接绘制导纳圆并自动计算Fs、Fp、Kp、Qm等关键指标，仅导出数据、截图时使用U盘即可，无需上位机软件。

Q3：整套方案能否对接工厂MES数字化系统？A：支持LAN、RS485、GPIB多通讯接口，兼容SCPI、MODBUS两种通用指令，测试四参数、分选档位、测试时间可实时上传MES数据库，实现全流程数字化追溯。

Q4：测试0.5pF微小射频贴片电容需要额外配件吗？A：标配夹具可基础测量，高频微小元件建议选配TH26008A屏蔽SMD测试夹具，抑制线缆杂散电容，提升5MHz频段测量重复性。

Q5：TH2848-05固件升级需要寄回厂家吗？A：不需要，支持U盘、局域网两种自主升级方式，系统页面一键执行更新，3分钟完成，不会删除内部保存的测试配方、曲线数据。

面向5G射频、压电陶瓷、新能源介质薄膜、半导体分立器件全产业链，以同惠电子TH2848-05精密阻抗分析仪为核心的一体化检测方案，针对性解决行业宽频测试受限、高压设备缺失、功能收费、产线改造成本高等核心痛点。依托4Hz~5MHz全频宽带电桥、±40V大功率直流偏置、内置压电与介电运算、全套工业通讯四大核心技术，单机覆盖研发实验、来料抽检、自动化分选三类作业场景，大幅削减多设备采购、软件维保、产改造综合投入。方案配套标准化实施流程与长效技术服务，兼顾短期预算控制与长期品质数字化管控需求，是射频压电与半导体材料行业国产化成熟宽频阻抗检测成套解决方案，文章来源于数字电桥。
