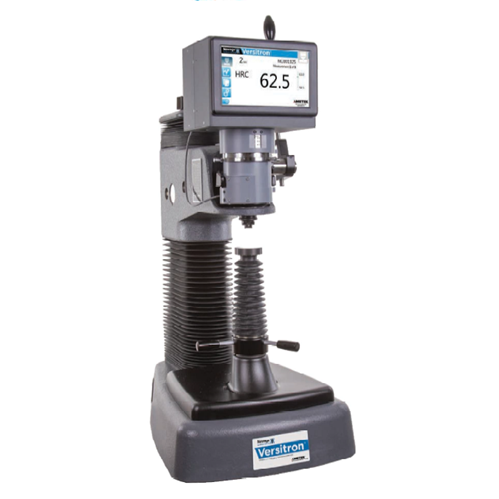

AMETEK Newage Versitron洛氏硬度测试系统精密热处理零部件硬度检测应用案例。热处理工序是金属零部件性能管控的核心环节，洛氏硬度检测数据直接决定工件出厂判定标准，兼顾实验室精密抽检与生产线批量检测的硬度设备，成为制造企业质检改造的刚需。本次案例合作客户为长三角一家中型精密热处理加工厂，主营模具钢、汽车轴类、传动齿轮淬火回火加工，同时配套自有理化实验室与两条量产热处理产线，每日需完成上千件工件硬度检测。企业原有多台老式手动洛氏硬度计长期服役，检测误差大、操作繁琐、数据无法统一归档，制约车间质检流转效率。2025年末企业完成质检工位升级改造，分批引入两套AMETEK Newage Versitron洛氏硬度测试系统，分别布置于实验室与生产线巡检工位，适配从薄件、标准圆柱件到锥形异形模具的全品类工件检测。下文完整还原本次项目落地全流程，客观呈现Versitron洛氏硬度计在热处理质检场景的实际使用表现。

一、案例项目背景与所属行业

本次合作客户主营精密金属热处理代工业务，服务下游汽车零部件、塑胶模具、五金传动件三类客户，加工材料覆盖高硬度模具钢、中碳合金钢、低硬度铝铜合金，检测标尺涵盖HRC、HRB、HRA等常规洛氏规格，每日检测工件包含小型销轴、大尺寸齿轮、锥形模具、薄型热处理垫片等多种异形工件。
企业质检分为两大板块：一是理化实验室，负责原材料入库抽检、热处理工艺试样精密检测、第三方送检复核；二是生产线在线巡检工位，对淬火、回火后的成品工件批量筛查硬度，两套工位对硬度设备提出差异化需求：实验室看重长期测量精度、数据统计分析能力；产线端要求检测速度快、操作门槛低、抗车间粉尘油污干扰。
项目改造核心诉求为：一套设备同时满足实验室精密检测与产线批量快检，减少多台设备采购投入，降低样品预处理工时，实现硬度数据自动存储、导出、对接办公统计软件，减少人工记录失误。最终选型AMETEK Newage Versitron洛氏硬度测试系统，搭配AT130N实验室机架与AT130T高行程产线机架，配套全套砧座、金刚石与碳化钨球形压头，搭建一体化硬度检测解决方案。

二、客户原有检测方式及存在痛点

改造前车间统一使用老式纯手动洛氏硬度设备，实验室、产线分开配置多台仪器，长期运行暴露多项实操痛点，也是企业启动设备升级的核心原因：
测试周期漫长，人工操作误差不可控
老式设备需手动调节丝杠升降、分步施加预载荷与主载荷，单件完整检测耗时10秒以上，批量检测时质检员持续重复操作，疲劳后容易出现加载不到位、工件偏移问题，同批次工件重复检测数值波动幅度大。
样品预处理成本高，异形工件夹持困难
传统设备无独立大负载夹紧结构，锥形、曲面工件必须切割打磨出平行平面才能检测，增加样品加工工时；细小圆柱件缺少适配V型砧座，夹持后容易滑动，检测作废率偏高。
样品表面杂质直接影响检测精度
车间工件表面常附着切削粉尘、热处理氧化皮、细微纤维，老式设备无表面位移补偿结构，发丝、灰尘都会造成硬度读数偏移，质检员每检测几件工件就要停机清理压头与工作台，中断检测流程。
数据全人工记录，无标准化统计功能
所有硬度数值依靠纸笔抄写，再手动录入Excel，单日千条数据录入耗时2小时以上，抄写、计算均值、标准差过程容易出现人为错误；设备无公差预警功能，超差工件无法即时识别，不合格品容易流入下道工序。
压头损耗快，设备维护频次高
金刚石压头无可拆卸防护护罩，装卸工件时极易磕碰损坏，平均3个月就要更换压头；设备无工业触控交互界面，参数调整步骤繁琐，新员工培训周期长达一周。
数据无法导出归档，质量追溯难度大
传统设备仅屏幕临时显示数值，无USB、RS232数据输出接口，每批次检测记录无法电子化留存，下游客户审核质检报告时，难以提供完整可追溯原始数据。

三、选用AMETEK Newage Versitron洛氏硬度测试系统的适配依据

企业技术团队对比多款进口洛氏硬度设备后，选定Versitron洛氏硬度计，核心适配依据全部贴合车间实际检测需求，各项功能与参数匹配实验室、产线双场景使用标准：
双场景通用设计，兼顾精密检测与高速量产
AMETEK Newage Versitron洛氏硬度测试系统采用模块化独立加载单元，2秒完成预载荷、主载荷全自动加载，手动模式单件测试最长不超过4秒，适配产线批量快检；设备加载结构稳定，压头护罩具备样品表面参照补偿功能，轻微粉尘、氧化皮不会干扰读数，满足实验室高精度检测要求。
大负载独立夹紧结构，减少样品切割工序
Versitron标配325Nm（240lbf.ft）夹紧载荷，夹紧动作独立于测试负载，搭配球形、深浅V槽、小型多规格砧座，锥形、曲面、细小圆柱工件无需切割打磨即可直接夹持，大幅降低样品预处理工时，适配车间全部工件品类。
压头防护结构降低耗材损耗，运维压力小
设备配备可拆卸夹紧护罩与多规格压头护罩，全程包裹金刚石压头，装卸工件时避免冲击磕碰；护罩拆装无需工具，切换大小样品仅需10秒完成更换，长期使用下压头更换周期延长至18个月，减少耗材采购成本。
内置SPC统计+DataView软件联动，实现数字化质检
Versitron洛氏硬度计本地可存储9999组测试数据，自带均值、极值、标准偏差自动计算功能，数值超出设定公差时屏幕红色高亮提醒；支持USB、RS232数据输出，可直接对接DataView专业分析软件，一键导出数据至Excel，无需人工二次录入，满足客户质量追溯、第三方审核要求。
多标尺、多标准兼容，适配全品类工件检测
BT130R普通洛氏测试头支持60/100/150kgf主载荷，覆盖HRC、HRB、HRA等通用标尺；BT130S表面洛氏测试头适配薄件、硬化层检测，整机符合ASTME18、ISO、DIN国际检测标准，车间高硬度模具钢、软质铝合金均可统一检测。
分级权限管控，避免检测参数随意篡改
设备搭载工业级触控触摸屏，划分测试、统计、文件、设置四大操作界面，设置多级用户权限，仅管理人员可修改载荷、公差、保载时间等核心参数，杜绝操作人员误改标准导致数据失效，适配车间多人轮岗使用模式。
机架规格可按需选配，适配不同工件尺寸
可选AT130N标准机架用于实验室小型工件，AT130T高行程机架放置产线，垂直行程最高可达914mm，大尺寸齿轮、长轴类工件无需分段检测，一台Versitron即可覆盖车间全部尺寸工件。

四、Versitron现场设备部署与标准化测试流程

项目落地阶段，技术团队完成两套AMETEK Newage Versitron洛氏硬度测试系统分区域部署，同步配套全套砧座、金刚石/碳化钨压头、标准校准试块，制定标准化操作流程，降低员工上手难度：
1.现场设备分区部署
实验室工位：安装AT130N标准机架Versitron洛氏硬度测试系统，搭配平砧座、点砧座、小型多规格砧座，用于试样、小尺寸模具精密抽检；
产线巡检工位：安装AT130T加长行程Versitron设备，配套球形砧座、深浅V槽砧座、8寸大平台，适配长轴、大型齿轮、锥形工件批量检测；
两套设备统一配备标准金刚石C标尺压头、1/16英寸碳化钨球形压头，配套AT5510可调照明灯，暗光环境下也能清晰观察压头接触点位。
2.标准化完整测试流程
1）工件装夹：根据工件外形更换对应砧座，拉动拉杆完成独立夹紧，325Nm夹紧力稳定固定工件，无滑动偏移；
2）参数预设：触摸屏选择对应硬度标尺，设置上下公差、保载时间（0-99秒可调），登录对应操作员权限账号；
3）启动测试：可手动拉杆、面板按钮、脚踏开关三种方式启动Versitron测试程序；
4）自动加载测算：设备2秒内完成预载荷、主载荷连续加载，压头护罩同步补偿工件表面灰尘、凹凸带来的位移误差；
5）数据实时显示：屏幕直接输出硬度数值，超出公差范围自动红字提示，单次测试完成后自动存入本地数据库；
6）数据导出归档：每日检测结束后，通过USB接口将Versitron存储数据同步至DataView软件，自动生成统计报表、直方图、极差图，直接保存至电脑归档。
整套流程无需人工调节丝杠、分步加载，新员工仅需半天培训即可独立操作Versitron洛氏硬度计。

五、应用效果、检测效率与数据精度提升

设备上线稳定运行6个月后，企业整理新旧设备核心检测指标形成对比表格，直观呈现AMETEK Newage Versitron洛氏硬度测试系统带来的效率、精度、成本改善：
表1新旧硬度检测设备核心指标对比表

检测指标	老式手动洛氏硬度设备	Versitron洛氏硬度测试系统	改善幅度
单件工件完整检测时长	10~15秒	2~4秒	单件耗时缩减75%以上
单日最大可检测工件数量	600件	1800件	检测产能提升200%
同批次工件硬度数值偏差率	±1.2HRC	±0.25HRC	数据波动降低79%
异形工件样品切割预处理占比	82%	11%	样品加工工时大幅减少
每月设备维护、耗材更换工时	16小时	3.5小时	运维工时下降78%
人工记录数据出错率	8.7%	0%	完全消除人工录入误差

基于表格数据，结合车间6个月实际使用情况，Versitron洛氏硬度计落地后的实际改善效果分为三方面：
检测产能大幅提升，匹配产线出货节奏
单件检测时间压缩至4秒以内，两套Versitron设备单日可承接1800件工件检测，无需额外增加质检人员，热处理车间三班倒生产时，巡检工位无检测堆积，解决此前产线工件积压等待质检的问题。
数据稳定性显著优化，降低不合格品流出风险
压头护罩表面补偿功能抵消车间粉尘、工件氧化皮干扰，同批次模具钢工件重复检测差值稳定控制在0.3HRC以内；超限数值红色高亮提醒，质检员可第一时间分拣硬度不合格工件，出厂不良反馈数量下降62%。
数字化质检落地，减少人工与耗材成本
Versitron自动存储、导出数据，取消纸笔记录、手动录入Excel工序，每日节省2小时文职统计工时；压头防护结构减少磕碰损坏，压头采购频次降低70%；异形工件无需大量切割打磨，样品加工耗材、机床工时同步缩减。
除此之外，设备内置全自动硬度换算功能，可按ASTME140标准自动转换不同硬度标尺，实验室对比检测、客户报告出具时无需人工查表换算，进一步简化质检工作流程。
六、同行业项目复制参考价值
本次AMETEK Newage Versitron洛氏硬度测试系统落地项目，适配热处理、汽车零部件、模具加工、通用机械轴类制造等多行业质检工位改造，同类型企业可直接参考项目落地逻辑，复制标准化解决方案：
适用行业范围
所有需要洛氏硬度批量检测的金属加工企业均可参考，包含精密热处理代工、汽车传动件制造、塑胶模具生产、五金紧固件加工、金属材料理化实验室；同时兼顾量产产线在线检测、研发实验室精密抽检双场景。
设备选型复制要点
小型工件、实验室单独使用：选择AT130N机架Versitron洛氏硬度测试系统，搭配标准平砧、点砧座；
长轴、大型齿轮、大尺寸工件产线使用：选配AT130T加长行程Versitron设备，按需升级28/36英寸垂直行程；
锥形、曲面异形工件：配套AT5319球形砧座、深浅V槽砧座，无需定制工装；
多班组轮岗、数据追溯需求：同步搭配DataView软件，开启分级用户权限管控。
落地改造通用流程
现场勘测工件尺寸与检测量→匹配Versitron机架与配套砧座、压头→员工标准化操作培训→设备校准试机→搭建数据导出归档体系→建立日常简易维护规范，整套落地流程标准化，中小型加工厂、规模化制造企业均可快速落地。
环境适配优势
Versitron整机结构稳固，抗车间油污、粉尘干扰，无需频繁清洁维护，无严苛无尘环境要求，既有洁净实验室环境适配能力，也能稳定运行在热处理高温、多粉尘的生产车间，降低企业车间环境改造投入。

案例整体总结

本次精密热处理加工厂质检工位升级项目，通过引入两套AMETEK Newage Versitron洛氏硬度测试系统，一次性解决传统硬度检测设备效率低、误差大、数据无法数字化、异形工件夹持困难等多项长期痛点。Versitron洛氏硬度计依靠快速自动加载、表面位移补偿防护、独立大负载夹紧、内置SPC统计、软件数据联动等核心功能，同时覆盖实验室精密检测与产线批量快检两类需求，在检测产能、数据稳定性、运维成本、质量追溯四大维度实现明显改善。
对于金属热处理、汽车零部件、模具制造行业企业而言，Versitron洛氏硬度测试系统可作为车间质检标准化改造通用方案，无需分开采购实验室、产线两套设备，兼顾实用性与长期使用稳定性，为金属工件硬度全流程质量管控提供可靠硬件支撑。
