1、产品型号

型号:  Ux-310 多功能分析仪

经销和销售供货商：深圳市银飞电子科技有限公司

2、应用领域

用于RoHS指令管控的产品：大型家电、小型家电、信息技术及通讯设备、电动工具、玩具等设备

用于无卤指令管控的产品：用含有Cl、Br等元素的阻燃剂作为原料的产品

用于铜合金、铁合金、铝合金、钛合金、高温合金及各种混杂合金等合金材料内元素成分分析和含量测试。
3、推荐方案

1	X荧光光谱仪	产地：深圳   品牌：华唯   型号：310 供应商：深圳市银飞电子科技有限公司	套		1	测试RoHS+卤素（Pb/Cd/Hg/Cr/Br/Cl）
2	产品前处理包（详细见附件）					随主机免费配备
3	配套周边					随主机免费配套
4	实验室构建（选配）	实验台，通风柜，洗手池，试管架				（价格随场地面积有所不同）

2.1 仪器概述

Ux-310 多功能分析仪专门应对RoHS指令，无卤指令，WEEE指令，土壤、矿石成分分析，铜合金、不锈钢牌号识别的高端机型。三重射线防护系统；人性化操作界面；即可以管控RoHS指令的Pb、Cd、Hg、PBB和PBDE中的Br、六价铬的Cr和无卤指令中的Cl和Br元素，又能够对土壤、矿石成分分析，铜合金、不锈钢牌号识别。可完全满足客户环保管控要求和材料识别。精心设计的开放式工作曲线功能，特别适用于多材料的工厂制程控制。

2.2 性能优势

1．三重射线保护（软件、硬件、迷宫设计），确保操作人员人身安全与意外操作带来的辐射伤害；

2．大样品腔设计，适应于大样品的检测，部分取代手持式XRF功能；

3．可以实现全自动一键操作功能，准直器自动切换，滤光片自动切换，开盖随意自动停，样品测试照片自动拍照、自动保存，测试报告自动弹出，供应商信息自动筛选和保存；

4．采用新型的光路设计，较大限度解决了空气光路对测量Cl元素的负面影响，保证了氯(Cl)元素的检出下限和稳定性；

5．很新优化的V8.0分析软件可根据样品材质、形状和大小自动设定光管功率，既能延长光管使用寿命又能充分发挥探测器性能，大幅提高测量精度

6．具有的谱图对比功能，随时监督供应商的物料工艺变化，因为供应商的物料环保风险主要发生在原材料和工艺条件变更。

7．Ux-310外观新颖，配色简洁清新，测试操作更方便轻松。样品移动设计为样品腔外部调节，多点测试时移动样品方便快捷，有助于提升效率。

8．设计更科学，软硬件配合，机电联动，辐射安全高于国标GBZ115-2002要求。

2.3 仪器技术指标

1、仪器尺寸：680(W)x400(D)x390(H)mm

2、样品腔尺寸：300*360*100mm；

3、测试元素范围：S-U中的元素

4、检测范围：1ppm-99.99%

5、RoHS检测限：Pb≤5ppm,Cd/Cr/Hg/Br≤2ppm，Cl≤50ppm

6、测试样品类型：固体、粉末和液体

7、测量时间 ：120-400s ( 系统自动调整 )

8、较好分辨率：见下面探测系统详细参数说明

9、准直器：Φ2mm、Φ5mm

10、滤光片：8种复合滤光片自动切换

11、CCD观察：130万像素高清CCD

12、样品微动范围：XY8mm

13、输入电源：AC220V～240V，50/60Hz

14、额定功率：350W

15、重量：约45Kg

16、工作环境温度：温度15-30℃

17、工作环境相对湿度：≤85%（不结露）

三、RoHS2.0方案Ux-310 多功能分析仪硬件主体配置

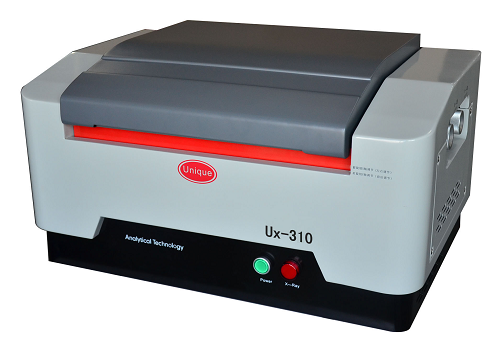

3.1 设备外观

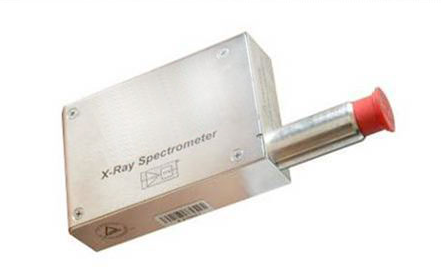

3.2 探测系统
	类型：Si-PIN 探测器 Be窗：1mil(0.0254mm) 较好分辨率：145±5eV 系统峰背比：≥ 6200/1 能量响应范围：1keV — 40keV 推荐计数率：5000cps

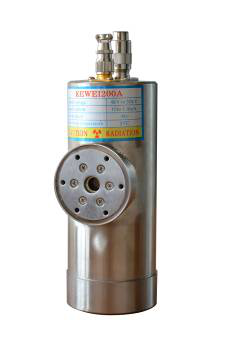

3.3 X光管
	电    压: 0 ~ 50 kV 较大电流: 1.0 mA 较大功率: 50 W 灯丝电压: 2.0V 灯丝电流: 1.7 A 射线取出角：12° 靶    材：Mo Be窗厚度：400um

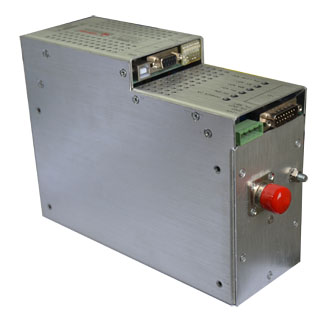

3.4 高压电源
	输入电压: DC +24V±10% 输入电流：4.25A（较大） 输出电压: 0 -50KV & 1mA 较大功率：50W 电压调整率：0.01% （从空载到满载） 电流调整率：0.01% （从空载到满载） 纹波电压：输出额定电压前提条件下，纹波电压的峰值为高达输出电压的0.25%。 8小时稳定性：≤0.05%

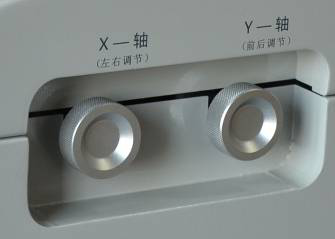

3.5 载物微动测试平台
	载物测试平台，微调装置在仪器外面，结合260万像素的高清CCD，对测试样品进行精确定位，防止样品放置好后关闭样品盖产生振动而使测试位置发生变化，导致测试不准确；

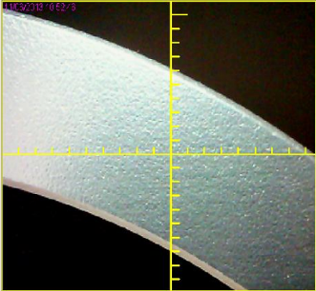

3.6 高分辨率CCD
	130万像素的高清CCD摄像头，可有效的实时观察测试区域状况，并拍下物料照片，作为检测报告的组成部分。

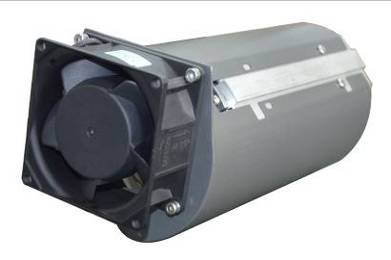

3.7 散热系统
	高效三维散热系统，大幅度提供仪器的可靠性、 稳定性。

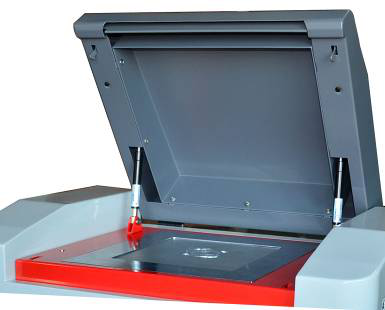

3.8 防辐射安全系统
	三重射线防护系统（软件、硬件、迷宫式设计）， 开盖测试自动警示系统

4.1 仪器操作软件功能

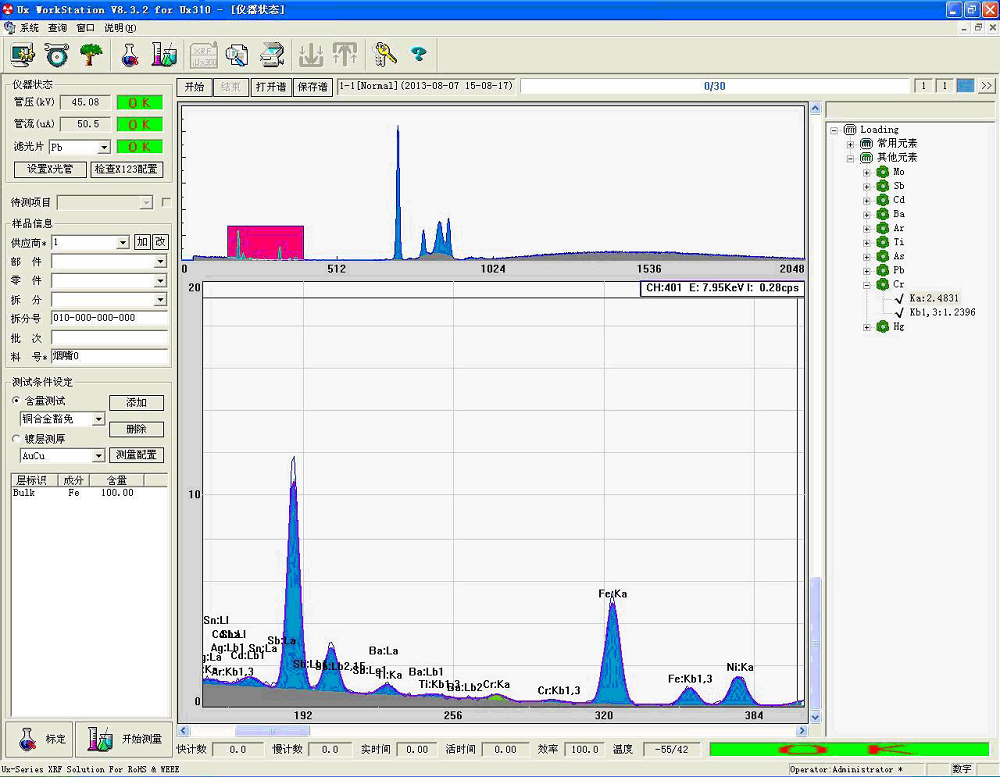

1、软件界面

2、功能特点

1、人性化的软件界面与操作方法，使用独有图形显示技术，既方便又直观；结合大量

操作经验优化操作步骤，极大方便用户；

2、完善的安全连锁功能：配合硬件电路的防护措施，在不安全的操作发生时自动切断X

射线确保操作员不受伤害；

3、数据管理：由数据库支持的专业化报表生成、查询打印等功能极大方便企业管理；

4、智能化软件保护，避免不当操作对光谱仪的损伤，延长仪器使用寿命。

5、数据自动保存：所有样品测试后的数据均会自动保存，测试结果具有可追溯性；

6、稳定性自检功能：可即时对仪器当前稳定性进行自动检测；

7、软件具有对多次测试结果的统计功能，极大地方便客户数据管理。

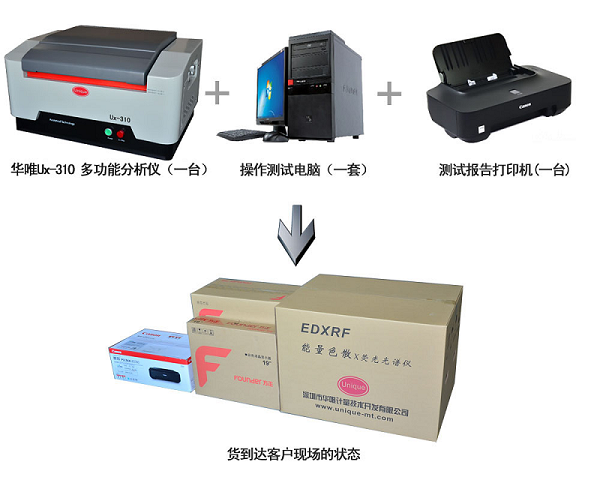

五、RoHS2.0方案Ux-310 多功能分析仪的外围设备

六、RoHS2.0方案Ux-310 多功能分析仪技术支持及售后服务
