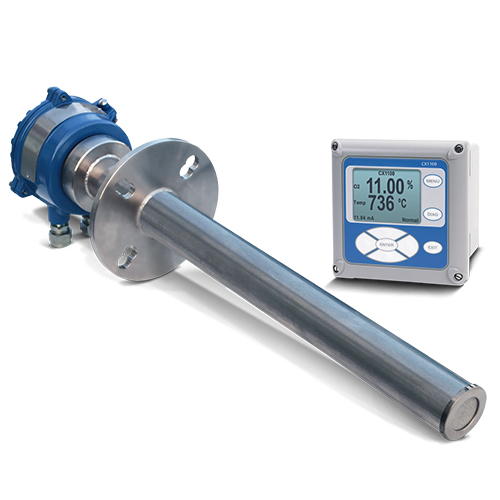

Rosemoun CX1100 现场氧气变送器

为了提高能源效率并满足中小型锅炉市场的环境监管要求,该公司推出了罗斯蒙特Rosemount CX1100 现场氧气变送器。 CX1100 是为这些锅炉设计的高性能氧化锆电池燃烧控制系统。官员们说,该分析仪具有与大型工业技术中相同的传感器可靠性,但该系统是根据食品和饮料、制造业、商业和市政等应用中使用的锅炉的要求构建的。 随着环境要求的不断提高,轻工业和商业锅炉的用户面临着不断提高的合规性要求,这就增加了对燃空比测量和控制的需求。许多......

产品描述

为了提高能源效率并满足中小型锅炉市场的环境监管要求,该公司推出了罗斯蒙特Rosemount CX1100现场氧气变送器。CX1100是为这些锅炉设计的高性能氧化锆电池燃烧控制系统。官员们说,该分析仪具有与大型工业技术中相同的传感器可靠性,但该系统是根据食品和饮料、制造业、商业和市政等应用中使用的锅炉的要求构建的。
随着环境要求的不断提高,轻工业和商业锅炉的用户面临着不断提高的合规性要求,这就增加了对燃空比测量和控制的需求。许多中小型锅炉用户目前不测量燃烧烟气中的氧气,这使他们面临监管和能源效率低下的问题。随着罗斯蒙特CX1100的问世,将高质量和可重复使用的氧化锆技术引入这些市场在经济上是可行的。
随着罗斯蒙特CX1100的上市,艾默生现在提供了从小型商用锅炉到高温、多测量危险批准应用的全套锅炉燃烧技术。罗斯蒙特CX1100就地氧气变送器可连续、准确地测量燃烧过程产生的烟气中剩余的氧气。精确测量炉膛废气中的过量氧气对于燃烧优化至关重要,可以降低能源成本,同时提高安全性和降低排放。
罗斯蒙特CX1100探头包含氧化锆型氧传感器。在高温下,氧化锆产生的电势与工艺氧气浓度和环境参考空气的差异成正比。该电压传输至罗斯蒙特CX1100远程变送器,并作为模拟信号输出。传感器安装在延伸至烟道或烟囱的探测管末端。不同长度的探针可用于实现所需的插入深度。探针管还装有一个加热元件,用于精确控制传感器的温度,减少因过程温度变化而引起的误差。
虽然不可现场维修,但这种低成本且易于更换的探头提供了读数±1%的良好测量重复性和多种探头长度选项,以满足您的应用需求。一个坚固的氧化锆氧传感器提供了对锅炉调节应用至关重要的炉膛废气测量。一个可选的远程安装液晶显示器和接口,方便访问过程信息和简化维护。艾默生因产此品您必须正确安装、使用和维护, 以确保它们能在正常规格内继续运行。安装、使用和维护•安装、操作和维修产品前, 请阅读说明的全部内容。请按照相应说明手册的安装说明之规定和适用的中国国家标准和广东安全规范安装设备。将所有产品连接到适当的电源和压力源。
Rosemoun CX1100 现场氧气变送器

CX1100现场氧气变送器功能和特点

高达752°F(400°C)过程温度范围0至23%测量范围
读数重复性的±1%
-4至158°F(-20至70°C)环境温度
19.7英寸(0.5米)至6.6英尺(2米)可选探头长度
4-20毫安输出信号
防护等级IP66

CX1100锆头安装

新安装可以提供用于焊接到烟道气管的焊接板。
过程
1.如板果焊使接用或标用准螺的栓正固方定型在焊管接道版上或选配的法兰安装板,请将堆栈或管壁和耐火材料通孔直径不得低于 2.5 in. (63.5 mm)。
2.将锆头穿过安装法兰的开口,螺栓穿过锆头垫片和法兰。水平安装时,呼吸器端孔必须面朝下。

CX1100过程

1.确保拥有安装 Rosemount CX1100远程变送器的所有组件。
2.选择就近位置安装或拆卸 Rosemount CX1100 锆头。
考量 Rosemount CX1100远程变送器的温度限制。选择安装位置时,请参考产品规格。
3.安装高度应便于界面查看和操作。
艾默生建议安装高度约为 5 ft. (1.5 m)。
4.Rosemount CX1100远程变送器的按键窗口可能有外部保护膜。使用 Rosemount CX1100远程变送器前请先揭去保护膜。
未揭去保护膜可能会导致显示器失真。高温下长期使用后,保护膜可能会很难或无法祛除。

现场氧气变送器标定

Rosemount CX1100现场氧气变送器可以在已安装状态下进行标定,无需将仪表从过程管道中拆除,也可在燃烧过程期间进行标定。气体将通过标定气体接头应用到传感器上。新型的 Rosemount CX1100现场氧气变送器系统已经过出厂标定,一般可以初始启动和操作。高精度可通过在正常工作条件下标定系统获得。Emerson™ 建议大多数应用的标定周期为每半年至每年一次;但实际标定频率可能因各过程装置而异。
标定工作将通过两点标定完成。出厂标定使用的是 0.4% O2 和 8.0% O2 气体,并以氮气作为平衡,因此可作为推荐浓度使用。其他氧气浓度也可作为标定气体。如果使用不同的标定气体值,则需要通过 Rosemount CX1100远程变送器进行额外组态。艾默生不建议使用纯氮气为标定气体。使用两级压力调节器确定 20 psi 的气瓶压力并将流量计组态为 5 scfh (2.5 L/min) 流量及以下。
Rosemount CX1100 锆头的标定由 Rosemount CX1100远程变送器启动。 Rosemount CX1100远程变送器显示器会为您提示标定说明。

Rosemoun CX1100 现场氧气变送器选型指南

Model Product description
CX1100 In Situ Oxygen Transmitter
Material
A 304L stainless steel
Probe length
050 1.64 ft. (0.5 m) oxygen probe
100 3.28 ft. (1.0 m) oxygen probe
200 6.56 ft. (2.0 m) oxygen probe
Probe mounting flange
F20 ANSI/DIN: 4.75 in. / 5.71 in. bolt circle, 0.75 in. holes
Transmitter
M7 Remote transmitter with LCD display and interface
M0 Probe only (no transmitter)
Product certification
G6 CSA ordinary location
Probe mounting hardware
N1 New installation plate - ANSI pattern
N2 New installation plate - DIN pattern
Transmitter mounting hardware
T2 Panel mount kit with gasket
T3 2-in. pipe / wall mount kit
Calibration accessories
F1 Calibration gas flowmeter
