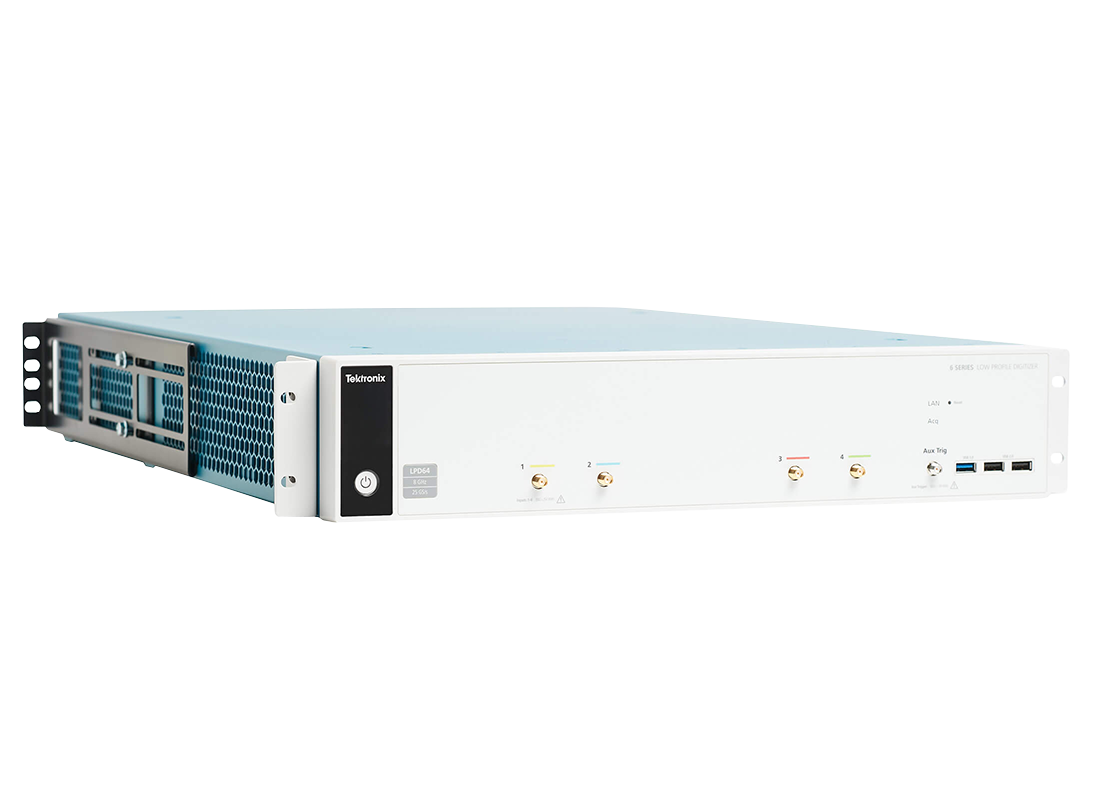

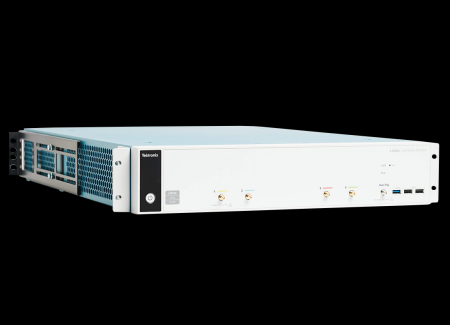

LPD64 6系列紧凑型数字化仪 示波器
大物理学 机器诊断 物理学不断地引领世界在物质和能量方面取得令人兴奋的新科学发现。在监测目标测试点时，这些实验对数字化仪和示波器的精度、性能和尺寸提出了更高要求。6 系列紧凑型数字化仪采用获奖的示波器用户界面，具备行业领先的性能和小巧的外形，拥有泰克级别的可靠性，超越了上述要求。测试设备无疑更好。 高能（粒子）物理 核物理 原子、分子和光物理 凝聚态物理 光子多普勒测速仪 (PDV) 具有 DDC 和 IQ 数据卸载功能的内置 Spec......
产品描述
大物理学 – 机器诊断
物理学不断地引领世界在物质和能量方面取得令人兴奋的新科学发现。在监测目标测试点时，这些实验对数字化仪和示波器的精度、性能和尺寸提出了更高要求。6 系列紧凑型数字化仪采用获奖的示波器用户界面，具备行业领先的性能和小巧的外形，拥有泰克级别的可靠性，超越了上述要求。测试设备无疑更好。
- 高能（粒子）物理
- 核物理
- 原子、分子和光物理
- 凝聚态物理
光子多普勒测速仪 (PDV)

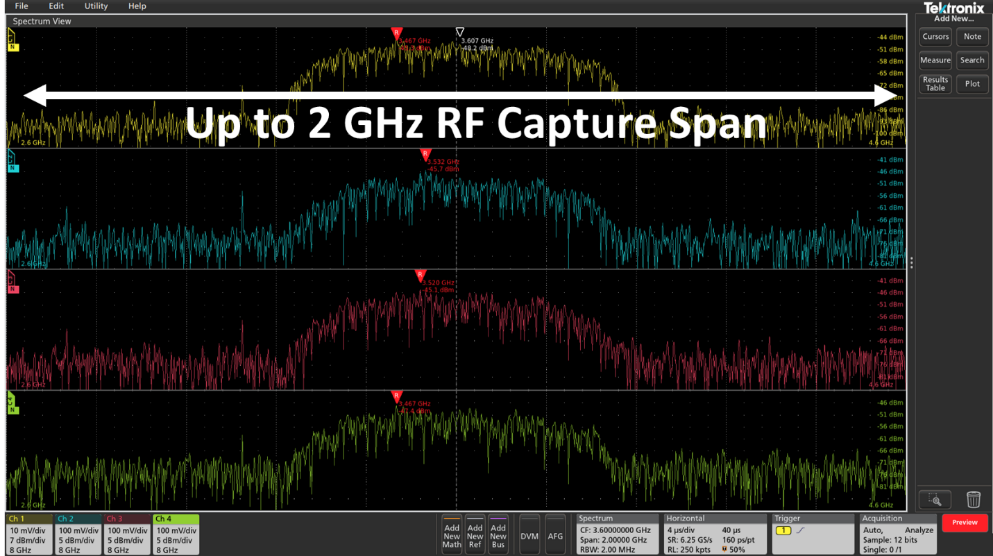

具有 DDC 和 IQ 数据卸载功能的内置 Spectrum View（频谱视图）输入
不管您是频谱分析仪专家还是临时用户，您都可以让内置Spectrum View（频谱视图）功能即开始工作。泰克 TEK049 ASIC 拥有双信号通路专利，其 ADC 和 DDC 可对时域和频域进行独立控制。
特点
- 带宽高达 2 GHz，内置数字下变频器 (DDC)
- 单独的时域和频域控件
- 频率与时间、相位与时间分析以及幅度与时间
Spectrum View（频谱视图）介绍视频\多通道频谱分析视频/阅读新的 Spectrum View（频谱视图）应用笔记
高带宽制造，例如5G和UWB

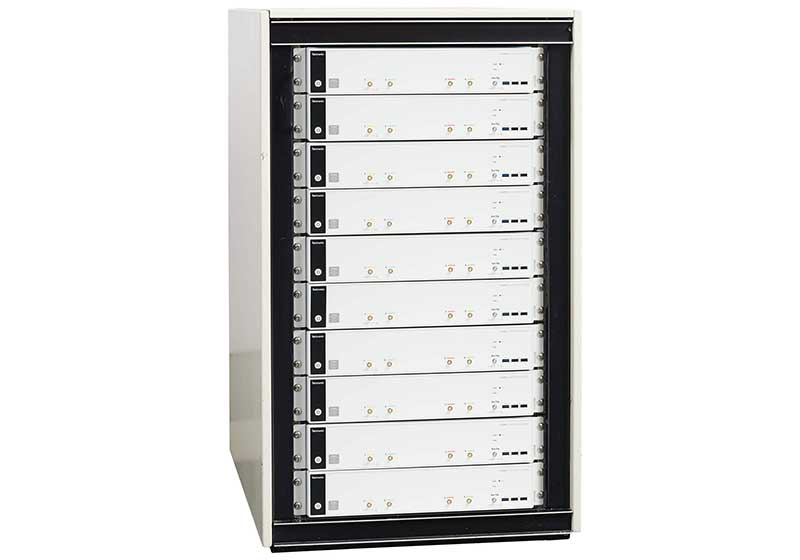

更高的数据吞吐量正在推动5G mmWave、超宽带、WiGig和汽车雷达等多种技术的发展。6 系列紧凑型数字化仪是用于多通道系统的理想的中频数字化仪，并将 4 条高性能 25 GS/s 通道融入到一个 2U 机架中。通过使用 DDC，可减少高达 30％ 的数据量，这意味着您可以更快地获取数据以进行后处理。
特点
- 2 个机架高（3.5 英寸）且带机架固定架
- 轻松远程控制 – 浏览器访问和控制
- 以太网和 USB 3.0 端口用于快速数据传输
- 编程支持：IVI-C、IVI-COM、MATLAB、LabView、Python、VISA、Sockets 等
C / C ++ / Python / MATLAB / LabView 编程示例

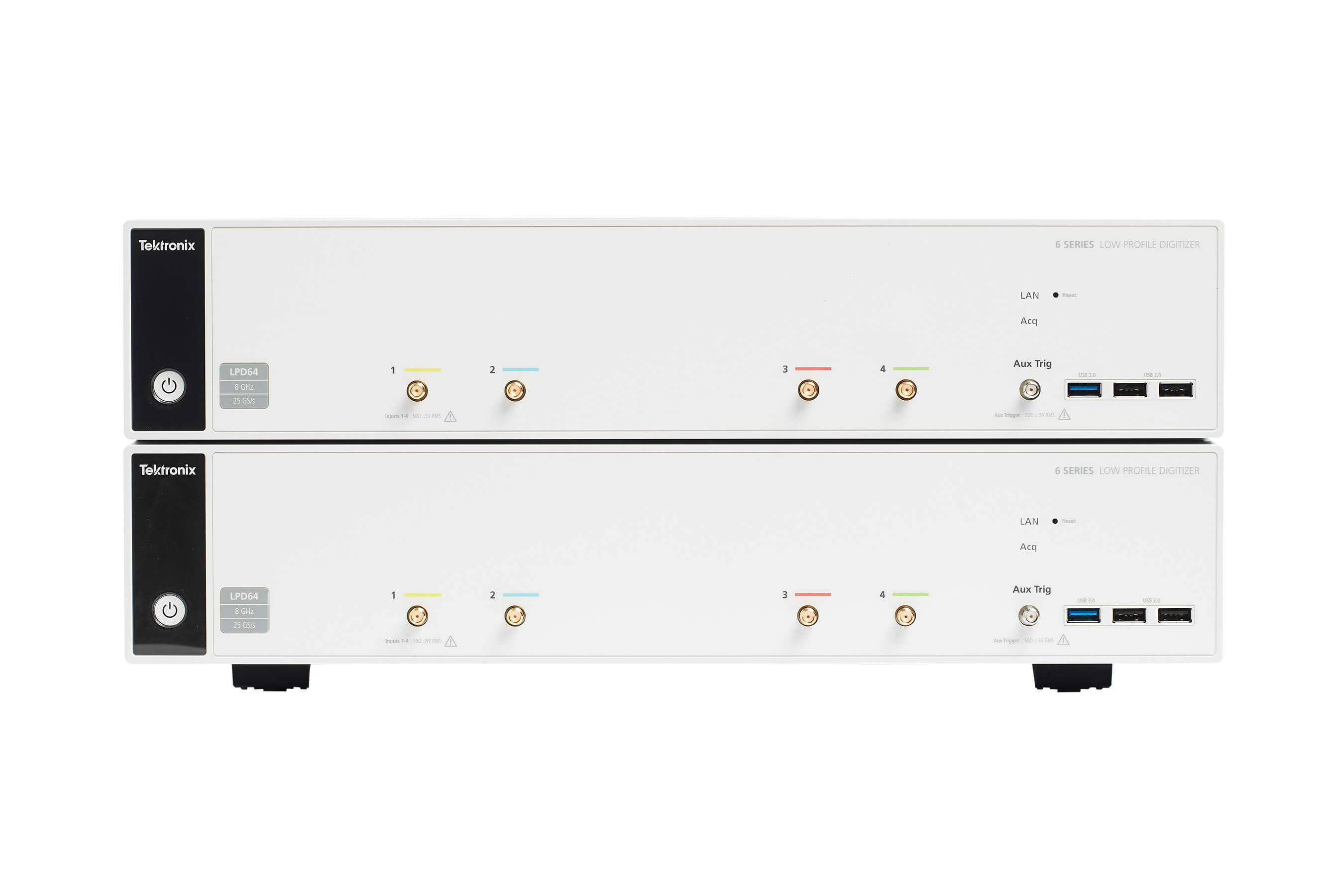

轻松应对从设计到制造测试的转换
在设计中使用定制的软件和测试例程来减少测试工作。使用6 系列紧凑型数字化仪及其 15.6 英寸的高清显示器结合手势-滑动-缩放触摸屏进行设计验证。在制造中使用紧凑型数字化仪，运行相同的用户界面和类似的硬件。

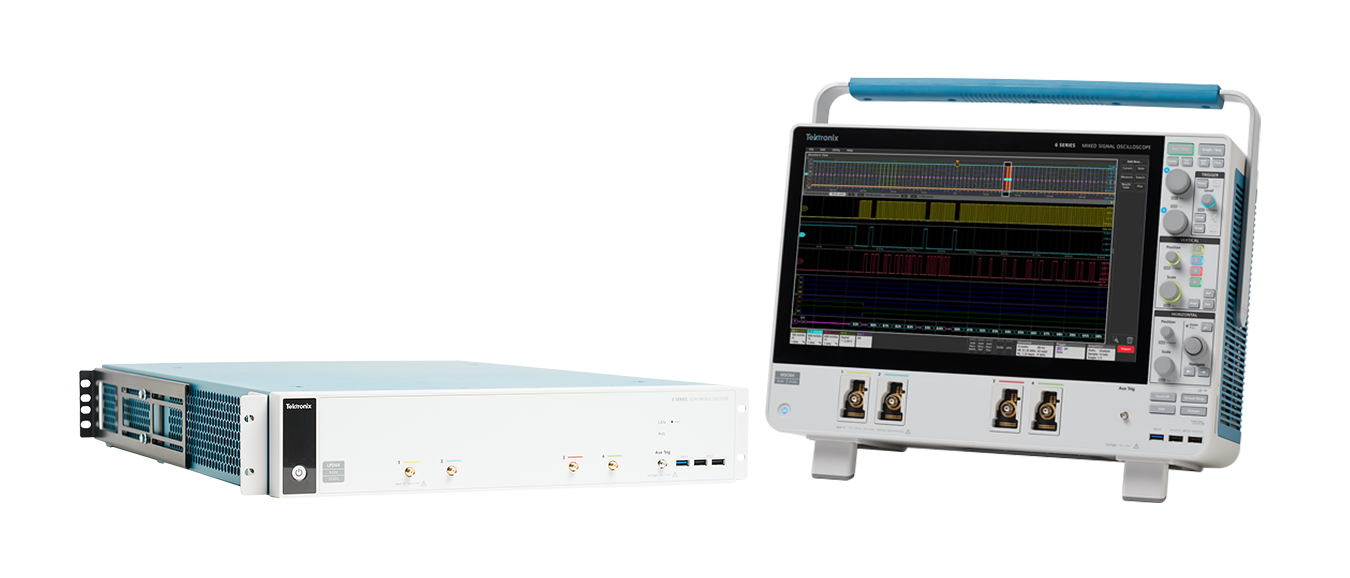

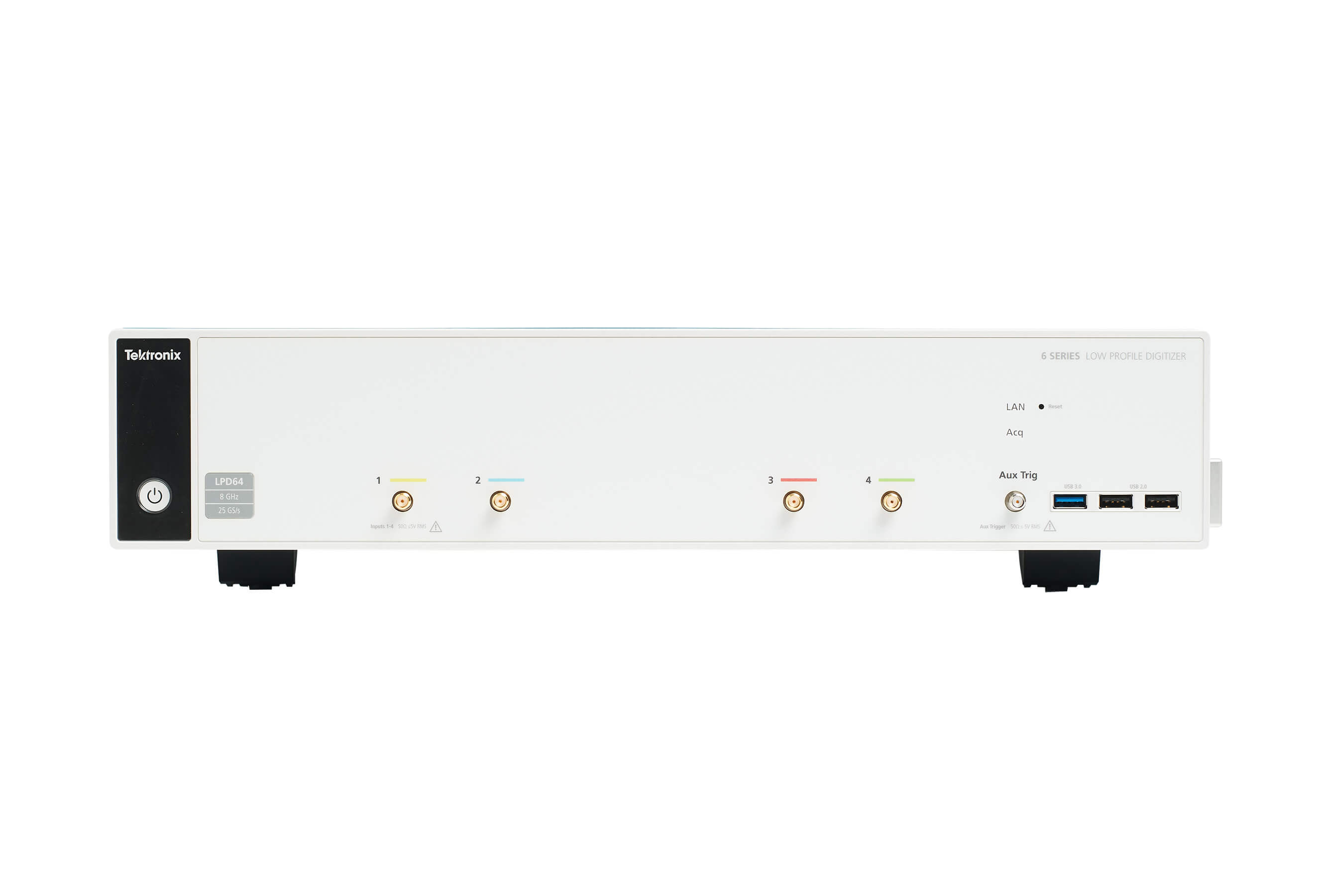

6系列MSO数字化仪
查看驱动 6 系列产品的 ASIC
| 型号 | 带宽 | 采样率 | 垂直分辨率 | Rack Height |
|---|---|---|---|---|
| LPD64 |
DC to 8 GHz |
25 GS/s |
12-bits ADC |
2U rack mount ready |
|
泰克 6系列紧凑型数字化仪 |
泰克 5 系列紧凑型 MSO |
LeCroy WaveRunner 8000-R 小型 |
Keysight M9710A |
National Instruments PXIe-518x |
Guzik ADP 系列 |
||
|---|---|---|---|---|---|---|---|
| 带宽（所有通道） | 1 GHz - 8 GHz | 1 GHz | 1 GHz - 4 GHz | 2.5 GHz（典型值） |
2.5 GHz (5186) 1.5 GHz (5185) |
6.5 GHz (ADP7104) 4 GHz (ADP7084) |
|
| 模拟通道 | 4 | 8 | 4 | 2 | 2 | 4 | |
| 模拟采样率（所有通道） | 25 GS/s | 6.25GS/s |
1GHz 时 10GS/s >1GHz 时 20GS/s |
5GS/s | 6.25GS/s |
16 GS/s (ADP7104) 10GS/s (ADP7084) |
|
| 射频输入- DDC 带宽（跨度） | 2 GHz | 500 MHz | - | - | - | 2.5GHz | |
| ADC 分辨率 | 12 位 | 12 位 | 8 位 | 10 位 | 10 位 | 10 位 | |
| ENOB |
1 GHz 时为 8.2 位 2.5 GHz 时为 7.6 位 4 GHz 时为 7.25 位 6 GHz 时为 6.8 位 8 GHz 时为 6.5 位 |
1 GHz 时为 7.6 位 | - | 924 MHz 时为 7.2 位 |
1 GHz 时为 6.3 位 2.5 GHz 时为 6.0 位 5 GHz 时为 5.5 位 |
1 GHz 时为 7.9 位 2.5 GHz 时为 7.5 位 4 GHz 时为 6.9 位 6 GHz 时为 6.7 位 8 GHz 时为 6.5 位 |
|
| 标准记录长度（所有通道） | 125 M 点 | 125 M 点 | 64 Mpts或 16 Mpts @1GHz | 100MS/通道 | 4 Kpts | - | |
| 可选记录长度（所有通道） | 250 Mpts | - | - | 1.6 GS/通道 | 100 Kpts | - | |
| 可编程接口 | Python、Visa、IVI、Sockets、LXI、MATLAB、LabView | Python、Visa、IVI、Sockets、MATLAB、LabView | Python、Visa、IVI、Sockets、LXI、MATLAB、LabVIEW | Visa、IVI、C / C ++ / C＃、MATLAB、LabView | LabView | PI、IVI、LabView | |
| 通过 IP 地址轻松进行远程控制 | 是，从浏览器 | 是，从浏览器 | WaveStudio | 否 | 否 | 否 | |
| 可现场升级带宽 | 是 | 否 | 否 | 否 | 否 | 否 | |
| 高度（机架） | 2U | 2U | 2U | 2U - 需要 AXI 机箱 | 3U - 需要 PXI 机箱 | 2U - 需要 AXI 机箱 | |
| 操作系统 | 封闭嵌入式 Linux | 封闭嵌入式 Linux | Windows | Windows 和 Linux | Windows | Windows 和 Linux | |
| 示波器和数字化仪匹配的性能 | 6 系列 MSO | 5 系列 MSO | WaveRunner 8000 | - | - | - |
