川仪 HCPKC平衡笼式切断阀
HCPKC平衡笼式切断阀 适用于控制各种高温、低温的高压流体是一种改进型压力平衡式的调节阀， HCPKC平衡笼式切断阀 在阀塞或套筒上使用了高性能的密封环。阀体结构紧凑，流体通道呈S型，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。 HCPKC平衡笼式切断阀 动态稳定性好，噪音低，空化腐蚀小。 HCPKC平衡笼式切断阀 适用于两位式控制或需要紧急切断的场合，与二位三通......
产品描述
HCPKC平衡笼式切断阀适用于控制各种高温、低温的高压流体是一种改进型压力平衡式的调节阀，HCPKC平衡笼式切断阀在阀塞或套筒上使用了高性能的密封环。阀体结构紧凑，流体通道呈S型，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。HCPKC平衡笼式切断阀动态稳定性好，噪音低，空化腐蚀小。
HCPKC平衡笼式切断阀适用于两位式控制或需要紧急切断的场合，与二位三通电磁阀配套使用，在执行机构膜盖上配快速排气阀能实现快速动作，对管道中的介质进行快速却断或安全放空。
HCPKC平衡笼式切断阀泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。HCPKC平衡笼式切断阀符合GB/T4213-2008标准。
HCPKC平衡笼式切断阀规格
阀体形式：直通单座铸造球型阀
公称通径：DN40～100mm
额定CV值：40～240
公称压力：PN1.6～6.4MPa，ANSI125～600，JIS10～40K
流体温度：-196～+566℃
连接方式：法兰型 Flanged：FF、RF、RJ、TG、MFM；焊接型： SW、BW
阀体材质：SCPH2/WCB，SCPH21/WC6，SCS13A/CF8，SCS14A/CF8M，SCS16A/CF3M，Ti
阀内件材质：SUS304，SUS316，SUS316L，SUS410，R.TFE，PEEK，Inconel 750，Hastelloy C
可调比：50：1
流体特性：快开 ON-OFF
阀座泄漏量：ANSI Class IV～V
执行机构：气动薄膜式 HA

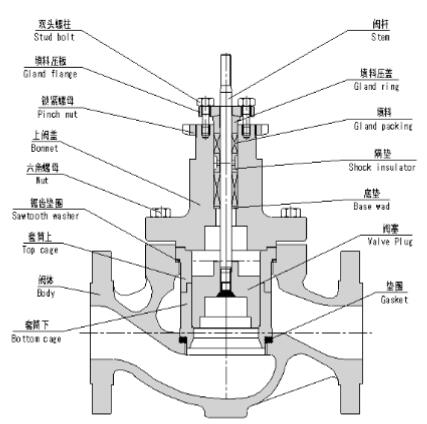

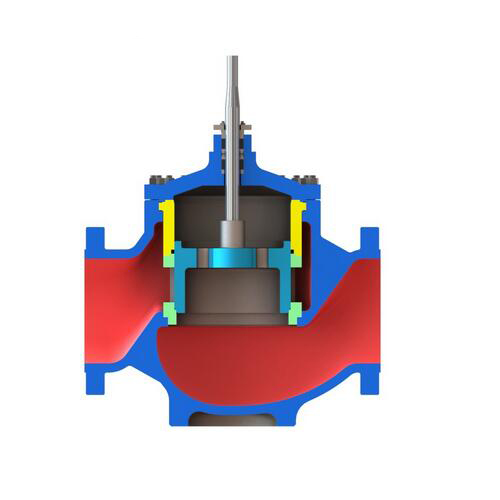

HCPKC平衡笼式切断阀阀体结构
