T460 红外热像仪 FLIR 菲力尔
T460红外热像仪 主要进行电气设备的热测量、记录及实时分析，分析高电压大电流设备在线监测的温升情况，以及高电压设备发热情况的研究。 自20世纪90年代初，为了适应电网负荷日趋增大的要求,减少停机的次数造成的发电损失，各发电厂及变电站开始全面实行带电设备红外检测技术。 T460红外热像仪 使用人员们为了 研究超临界机组超高压设备在线监测技术的应用与优化，参与电气设备的巡检，如变压器、配电盘、高低压电机的运维工作，特别是大型......
产品描述
T460红外热像仪主要进行电气设备的热测量、记录及实时分析，分析高电压大电流设备在线监测的温升情况，以及高电压设备发热情况的研究。自20世纪90年代初，为了适应电网负荷日趋增大的要求,减少停机的次数造成的发电损失，各发电厂及变电站开始全面实行带电设备红外检测技术。T460红外热像仪使用人员们为了研究超临界机组超高压设备在线监测技术的应用与优化，参与电气设备的巡检，如变压器、配电盘、高低压电机的运维工作，特别是大型变压器、高低压电机、电缆均需进行红外成像测温；了解设备运行状态，及时发现设备运行缺陷如电机过负荷、母线接触不良、变压器漏磁、电缆桥架涡流、电机轴承磨损等情况。
T460红外热像仪主要进行电气设备的热测量、记录及实时分析，分析高电压大电流设备在线监测的温升情况，以及高电压设备发热情况的研究。热成像仪能够记录电场引起的温度变化，并在图像上更好地区分哪些是由于电场引起的，哪些是由图像太阳照射引起的，哪些由热辐射产生的。这就使我们能够以更丰富的细节展示热图像，从而进行设备运行状态的评估（如下图所示）。
根据《DLT 393-2010 输变电设备状态检修试验规程》我们把设备红外测温本体状态量评价分为以下几个等级（见表1），从小到大程度依次严重，需高度重视：

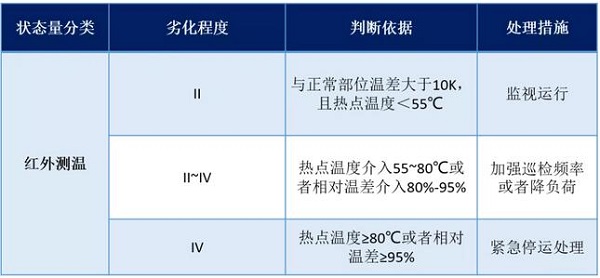

表1 设备红外测温本体状态量评价
FLIRT460红外热像仪是精度很高，操作灵活，功能齐全，体积小巧的高频红外热像仪，可在时间和空间上提供准确而灵敏的热效应和材料热行为成像。热变化（作为所施加电场的函数）具有＜0.03℃的热灵敏度，可提供320×240像素的热图像，并能够记录高达60Hz的快速动态场景。红外热像仪还提供出色的热对比度，进行热测量、记录及实时分析，使我们能记录电场引起的温度变化，并在图像上更好地区分发生的原因，这就使我们能够以更丰富的细节展示热图像。
就是这一块小小的缺陷，都可能造成巨大的损失

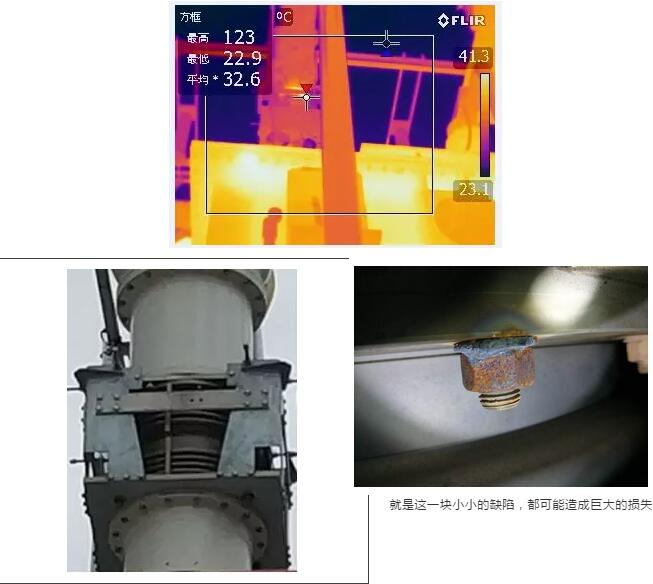

T460红外热像仪使用案例一：某电厂的7号机组为1000MW满功率运行状态，主变高压侧电流为1200A，我们测量主变高压侧GIS（SF6全封闭组合电器）外壳波纹管温度，发现支架处有123度的高温（高于设备巡检80度温度限值要求见表2），在负荷，环境温度和太阳辐照大致相同的情况下，我们用菲力尔热成像测温仪进行持续一周观察，温度无明显变化。紧急申请停运后，检查发现是由于GIS波纹管支架螺栓过热烧灼导致的。这一缺陷严重时，会造成GIS法兰密封垫（高达耐受100度）受热失效，从而导致GIS气室漏气，主变压器出口还会出现短路，造成GIS、主变等设备严重损坏，如此一来，机组便会停机，这样一天造成的直接经济损失达1200万。
