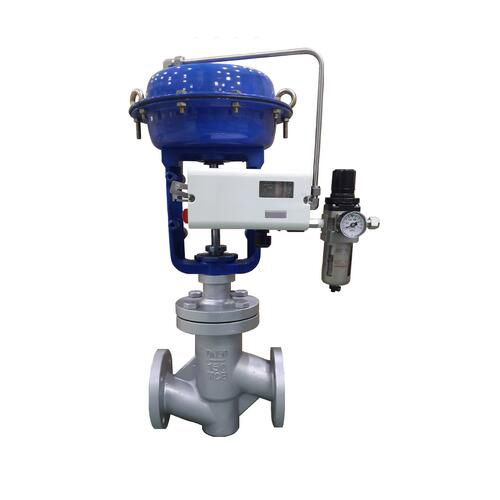

HPF衬塑调节阀是一种防腐蚀直通单座调节阀，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯(F46)，又采用聚四氟乙烯波纹管密封。HPF衬塑调节阀广泛适用于对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。

HPF衬塑调节阀特点：
1.       耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。
2.       密封性能好。采用波纹管和填料双重密封，确保无外渗漏。
3.       泄漏量小。由于阀芯、阀座采用软密封，故泄漏量低。
4.       配用HA执行机构，输出力大、结构紧凑。

HPF衬塑调节阀规格
阀体形式：直通单座球型阀
公称通径：DN20～150mm，G3/4”
额定CV值：0.09～280
公称压力：PN1.6
流体温度：-20～+150℃
连接方式：法兰型 Flanged：RF
阀体材质：SCPH2/WCB，SCPH21/WC6，SCS13A/CF8，SCS14A/CF8M，SCS16A/CF3M，Ti
阀内件材质：SUS304，SUS316，SUS316L，SUS326L，SUS420，F4
可调比：30：1
流体特性：线型 Linear，等百分比 EQ%
阀座泄漏量：ANSI Class IV
执行机构：气动薄膜式 HA，电子式 EIL，智能式 M8系列

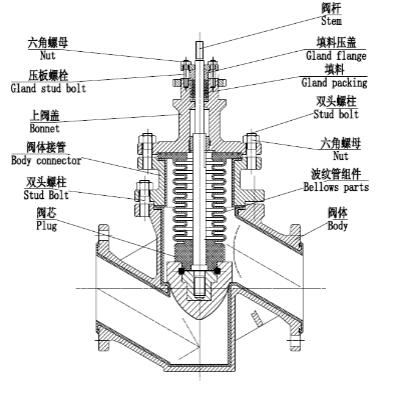

HPF衬塑调节阀阀体结构
