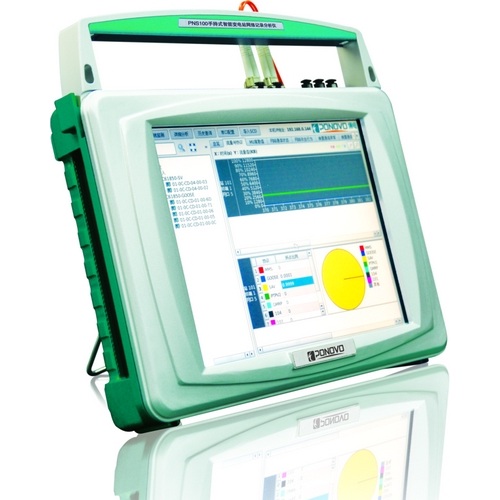

PNS100手持式智能变电站网络记录分析仪
PNS100手持式智能变电站网络记录分析仪是针对数字化/智能变电站网络通信过程进行记录分析的一体化便携式测试设备，具备监听、记录通信报文，进行在线和离线通信协议故障分析，方便查找变电站自动化系统各关键通信环节的故障，应用在变电站系统网络通信联调、工厂验收和现场验收的故障分析测试，是一种新型的变电站通信故障检测和诊断设备，实现通信故障定量分析的有效技术手段。 PNS100手持式智能变电站网络记录分析仪适用于基于IEC61850自动......
产品描述
PNS100手持式智能变电站网络记录分析仪是针对数字化/智能变电站网络通信过程进行记录分析的一体化便携式测试设备，具备监听、记录通信报文，进行在线和离线通信协议故障分析，方便查找变电站自动化系统各关键通信环节的故障，应用在变电站系统网络通信联调、工厂验收和现场验收的故障分析测试，是一种新型的变电站通信故障检测和诊断设备，实现通信故障定量分析的有效技术手段。
PNS100手持式智能变电站网络记录分析仪适用于基于IEC61850自动化系统站内网络通信，包括MMS、GOOSE、SAV（9-1、9-2、60044-8）、IEEE1588（PTPV2）等。
PNS620手持式网络报文分析仪特点
PNS620手持式网络报文分析仪特点
A）网络分析，解析各以太网层报文并分析所有的通信过程（包括IP分片及重组、TCP连接与断开、TCP数据确认与重传、COTP报文拆包与重组等），并对网络结构、数据流量、协议分布等进行综合分析，对网络状况进行全面评估
B）SAV：报文解析、完整性分析、频率抖动、采样计数变化关系、同步标记变化、采样数据品质变化分析等，检查报文APDU和ASDU格式是否符合标准；
C）MMS:报文解析、命令过程分析、MMS到ACSI映射分析、各种信息与应用数据的关联分析，报文异常告警，监测报文是否符合每种服务定义的报文格式，并按顺序记录报文
D）GOOSE：报文解析、检查报文的APDU和ASDU格式是否符合标准，通信过程分析（T0、T1、T2的时间间隔和对应的StNum与SqNum变化关系），判断报文是否存在发布超时、帧不连续、丢帧或者错序；
E）实现对各种规约通信故障的分析，包括通信中断、遥控操作、遥控失败等,并将过程命令的流程再现。
记录速率：各记录端口均支持全线速记录
记录完整性：100%；
记录正确性：100%；
报文记录分辩率：<±1us；
协议分析：SMV（9-1、9-2、60044-8)、MMS、GOOSE、GMRP、1588、SNTP和IEC101、IEC103、IEC104等常规规约，以及厂家私有规约或者国标规约地区专用版；
通过EMC Ⅲ级试验；
参数
运行环境
操作系统：嵌入式linux系统
环境温度：-15℃～90℃
相对湿度：5%～95%
大气压力：86～106 kPa
PNS100 技术参数
内置可充电电池，4.8V / 3600mAh
采用8寸电阻触摸屏。
记录容量:≥128GB；
记录端口：交换机镜像侦听、网络串入侦听、LC光口(多模，波长：1310nm)，串口侦听、FT3口(多模，波长：850nm)。此文章来自压力校验仪。
