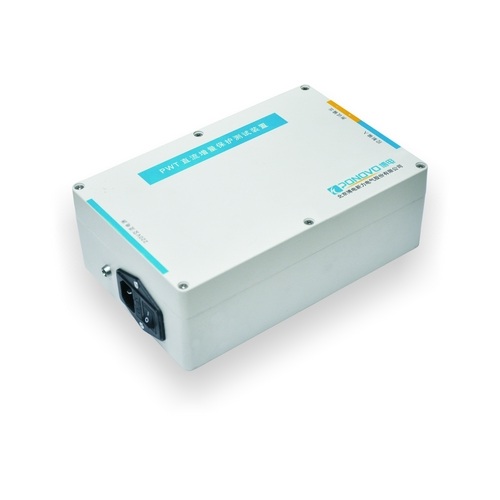

北京博电PWT直流增量保护测试装置

PWT直流增量保护测试装置，具有精度高暂态响应速度快、温漂小、稳定性好等特点。可用于地铁直流供电继电保护：近端短路保护、远端短路保护、di/dt延时保护、限时过流保护、单次短路保护、很小电压保护、较大电压保护等测试。PW系列继电保护测试仪配合使用，采用先进的微电子、电力电子技术及其器件，输出范围0-300mV。

快速暂态响应

全自动测试功能

精度高、温漂小，稳定性好

丰富的保护信息管理数据库

为用户提供可视化的测试进程和全方位的测试信息

自动生成用户要求的报告格式



博电PWT直流增量保护测试装置主要技术参数

输出信号

输出范围：0～300mVDC

负载：≥30Ω

额定电压：220V（AC）

额定频率：50Hz

箱体尺寸与重量

箱体尺寸：150mm×80mm×220mm（W×H×D）

重量：2kg

很小分辨率：0.001mV

准确度：±0.1%

供电电源

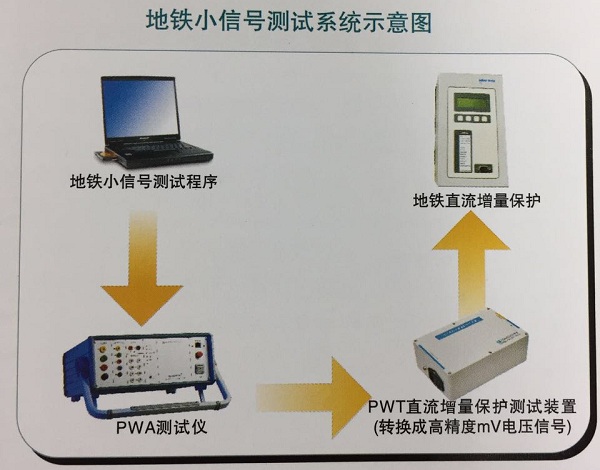

地铁小型号测试系统示意图

PWT直流增量保护测试装置主要有几个接口组成，前面说到的有并口还有USB口还有一个网口组成，其实具体一点的话，还有PWA系统的测试仪还有PWT直流赠增量保护测试装置一起组成，具体的地铁的小信号测试系统其实就是地铁小型号测试系统，然后到PWA的测试仪，然后传送到PWT直流增量保护测试装置，再把它传到了地铁直流增量保护这样的一个过程，可以说PWT直流增量保护测试装置主要是在很后之前做一个承接以及调试的过程作用，也是非常重要的一步。此文章来源于压力校验仪。
