PL661继电保护测试仪

PL661继电保护测试仪 PL661继电保护测试仪广泛使用于发电厂、变电站和保护生产厂家,用于针对于以下设备所做的测试: 测试保护设备:发电机及变压器差动、线路纵联差动、距离、零序、工频变化量距离、功率方向、电流反时限、重合闸及后加速、过激磁保护等 测试自动装置:自动准同期、低周低压减载、备自动、快切、事故解列装置 PL661继电保护测试仪电力系统仿真:COMTRADE格式瞬态数据回放 通用设备校准:电度表(0.5级,单相或三相)、变送器、......

产品描述

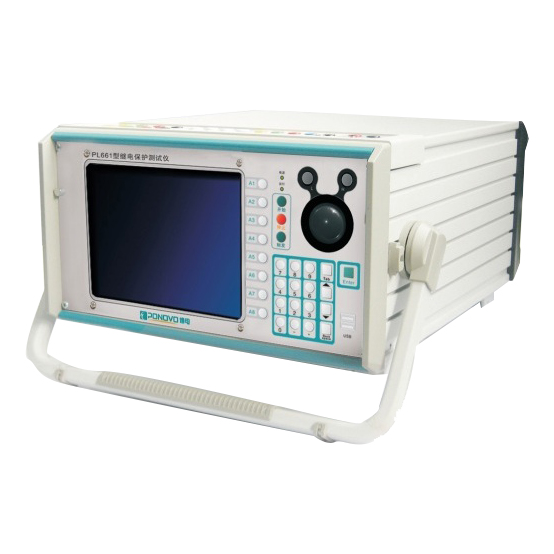

PL661继电保护测试仪
PL661继电保护测试仪广泛使用于发电厂、变电站和保护生产厂家,用于针对于以下设备所做的测试: 测试保护设备:发电机及变压器差动、线路纵联差动、距离、零序、工频变化量距离、功率方向、电流反时限、重合闸及后加速、过激磁保护等 测试自动装置:自动准同期、低周低压减载、备自动、快切、事故解列装置 PL661继电保护测试仪电力系统仿真:COMTRADE格式瞬态数据回放 通用设备校准:电度表(0.5级,单相或三相)、变送器、同步相量测量装置、故障录波器、各类测量仪表(V、I、f、Ø、S、P、Q)等校准。

PL661继电保护测试仪PC控制的测试系统由PowerTest软件和PL系列测试仪两部分构成,测试软件在内置工控机运行,从而把控制命令和测试参数传输给测试仪,测试仪据此进行输出或接受相应信号(来自被测设备的动作信号),从而完成完整的测试任务。
测试软件、测试硬件的功能分别如下:

测试软件-运行于工控机
获取输入数据
控制测试信号
处理测量数据
创建测试报告

硬件功能
产生测试信号(电流、电压、开关量)
测试保护响应(模拟量和开关量)
给被测设备提供直流电源

特点参数
PL661继电保护测试仪一体化设计的继电保护测试仪,不必外接PC机
内置工控机,嵌入式WinXP操作系统
8.4英寸真彩液晶显示
面板嵌入式鼠标、键盘操作,可外接鼠标、键盘
8个快捷功能键,操作简便高效
PL661继电保护测试仪选配电磁兼容组件(订货时说明),提高测试仪的抗电磁干扰能力,连接保护装置可进行电磁兼容试验。
简洁方便接口: USB接口、GPS接口
USB接口(装置面板):外接鼠标、键盘
GPS接口(装置背板):外接GPS设备或B码转换设备

型号 电流 电压 特征描述
PL431 3×40A/相
1×120A/相(3L-N)
4×120V/相(L-N)
1×240V/相(L-L)
4路电压3路电流
PL461 3×40A/相或6×20A/相
1×120A/相(3L-N)
4×120V/相(L-N)
1×240V/相(L-L)
4路电压6路电流
PL661 3×40A/相或6×20A/相
1×120A/相(3L-N)
4×120V/相或6×120V/相
1×240V/相(L-L)
6路电压6路电流

技术规格参数

交流电流
输出范围  3x0~40A/相或6x0~20A/相
准确度 ±0.2%,(0.5A~20A)
±2mA,(0.2A~0.5A)
±0.5%,(20A~40A)
分辨力 1mA,(0.1A~10A)
10mA,(10A~40A)
较大功率 ≥450VA/相,3x30A时
≥520VA/相,3x40A时
电流上升下降时间 <100µs
谐波失真度(THD%) ≤0.5%,(0.5A~Imax)
频率 10Hz~1kHz
幅频特性 幅度变化≤±0.1%~0.5% (10Hz~1kHz)
输出时间 连续输出,<10A/相时
>70s,10~20A/相时
>15s,20~30A/相时
>10s,30~40A/相时
异常工况报警 过载、失真、开路自动检测并告警
交流电压
输出范围 4 x0~120V/相或6 x0~120V/相
准确度 ±0.2%,(2 V~120V)
±4mV,(0.2V~2V)
分辨力 1mV,(0.2V~10V)
10mV,(10V~120V)
较大功率 ≥60VA/相
电流上升下降时间 <100µs
谐波失真度(THD%) ≤0.5%,(0.5A~Imax)
频率 10Hz~1kHz
幅频特性 幅度变化≤±0.1%~0.5% (10Hz~1kHz)
输出时间 额定条件下连续输出
异常工况报警 过载、失真、开路自动检测并告警
交流电流、电压同步误差 10µs
频率
输出范围 10~1000Hz
准确度 <1mHz ,(10 Hz~65Hz)
<10mHz,(65 Hz~450Hz)
<20mHz,(450 Hz~1000Hz)
分辨力 0.001Hz
输出特性 能叠加2~20次任意幅值(小于额定值)的谐波及直流
相位
输出范围 0-359.9º
准确度 ±0.2°
分辨力 0.1°
直流电压
输出范围 0 V~300V
准确度 ±10mV,(0.5V~5V)
±0.5%,(5V~300V)
分辨力 1 mV,(0.5V~5V)
10mV,(5V~300V)
较大功率 50W,110V时
100W, 220V时
异常工况报警 过载自动保护
直流电流
输出范围 0 A~20A
准确度 ±5mA,(0.2A~1A)
±0.5%,(1A~20A)
分辨力 1mA,(0.2A~10A)
10mA,(10A~20A)
较大功率 200W,(20A,10V)
异常工况报警 过载自动保护
开入量
数量 8
类型 30V~250V (DC)或空接点(自动识别)
采样频率 10kHz
时间分辨力 100µs
较大测量时间 1.50×105  s
计时误差 ±1ms (0.001s~1s)
±0.1%(1s~1.50×105 s)
计数功能 <3kHz (脉宽>150µs)
电气隔离 8对开入电气隔离
门槛阻抗参数(设为空接点) 5kΩ…13kΩ
开出量
数量 4
类型 接点不分极性(软件控制)
交流容量 Vmax:250V(AC)/Imax:0.5A
直流容量 Vmax:250V(DC)/Imax:0.5A
同步特性
同步附件(可选购) PIRIG-B01(时间B码转换设备)
PGPS02(卫星同步设备)
供电电源
额定电压 220V (AC)
允许电压 176V~253V(AC)
额定频率 50Hz
允许频率 40~60Hz
电流 10A(max)
箱体尺寸与重量
箱体尺寸 364 mm×200 mm×475mm —(W×H×D)
重量(PL661继电保护测试仪) 23kg

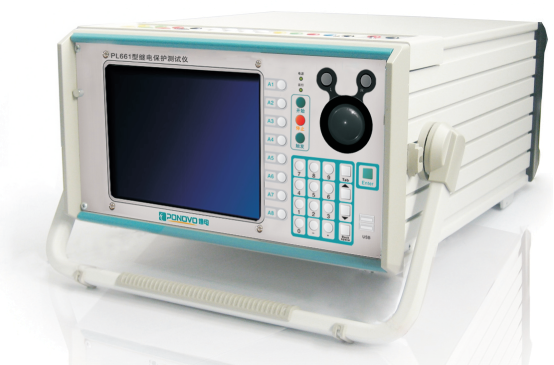

 PL661
银飞总结特点
PL661继电保护测试仪一体化设计的继电保护测试仪,不必外接PC机
内置工控机,嵌入式WinXP操作系统
8.4英寸真彩液晶显示
面板嵌入式鼠标、键盘操作,可外接鼠标、键盘
8个快捷功能键,操作简便高效
PL661继电保护测试仪选配电磁兼容组件(订货时说明),提高测试仪的抗电磁干扰能力,连接保护装置可进行电磁兼容试验。
简洁方便接口: USB接口、GPS接口
USB接口(装置面板):外接鼠标、键盘
GPS接口(装置背板):外接GPS设备或B码转换设备
