照明产品研发、显示面板检测、摄影灯光校准等领域对光的辐射特性、颜色参数、照度精度需求日趋严苛，传统照度计因缺乏光谱分析能力，难以满足复杂光环境的检测需求。柯尼卡美能达CL-500A分光辐射照度计以“分光+多参数整合”技术突破行业瓶颈，成为光测量领域的标杆设备。柯尼卡美能达CL-500A覆盖380-780nm可见光光谱范围，支持照度、色品坐标、显色指数等19项核心参数同步测量；采用全息光栅分光技术与背照式CMOS探测器，测量精度达±2%；适配实验室校准与现场检测双重场景，操作响应时间仅1.5秒。其在光谱解析、参数精度、场景适配性上的优势，解决了传统设备光谱分辨率低、参数单一、检测效率低的问题，为照明工程、显示制造、影视灯光等行业提供可靠的光特性检测支撑。​



柯尼卡美能达CL-500A分光辐射照度计基于“分光色散-光电转换-算法计算”的核心逻辑，通过光学系统与数据处理模块的协同，实现光特性参数的精准输出，核心原理体现在三个维度。​

（一）全息光栅的光谱色散机制​

柯尼卡美能达CL-500A分光辐射照度计采用平场全息凹面光栅作为分光核心元件，该光栅刻线密度达1200线/mm，依据光栅方程d(sinθ₁+sinθ₂)=nλ实现光谱色散，可将入射复合光分解为380-780nm的连续单色光，波长分辨率达5nm。光栅表面经铝膜镀制与氧化硅保护处理，在400-700nm波段的反射率≥85%，确保不同波长光信号的均匀传递。相较于传统棱镜分光，全息光栅无材料色散误差，在555nm峰值波长处的色散线性度误差≤0.1nm，为后续参数计算奠定精准基础。某LED灯具检测中，CL-500A分光辐射照度计通过该机制清晰捕捉到450nm蓝光芯片与560nm荧光粉的特征光谱峰。​



（二）背照式CMOS的光电信号转换​

柯尼卡美能达CL-500A分光辐射照度计的探测模块采用背照式CMOS图像传感器，有效像素数达256个，对应380-780nm波段的离散采样点。该传感器通过倒置感光层结构，将量子效率提升至90%以上（500-600nm波段），可捕捉低至0.01lx的微弱光信号。光信号经光栅色散后投射至传感器表面，感光单元产生与光强成正比的光电流，经内置前置放大器（增益可调范围1-1000倍）放大后，由16位AD转换器转换为数字信号，转换速率达1MS/s。在环境光检测场景中，传感器可在0.1秒内完成全波段信号采集，配合暗电流补偿算法，暗电流值控制在≤0.001nA，避免噪声干扰测量结果。​

（三）多参数的算法整合与标准适配​

柯尼卡美能达CL-500A分光辐射照度计基于CIE标准构建参数计算模型，核心参数均符合CIE1931标准色度系统与CIE127:2007照度测量规范。照度计算通过对380-780nm波段的光谱辐射照度与V(λ)视见函数积分实现，公式为E_v=∫E(λ)V(λ)dλ，测量范围达0.01-200000lx，精度±2%rdg±0.01lx。色品坐标(x,y)通过三刺激值X、Y、Z计算得出，其中X=∫E(λ)x̄(λ)dλ，Y、Z同理，计算误差≤±0.0015。显色指数(Ra)则依据CIE13.3-1995标准，通过对比被测光源与参考光源下8种标准色板的色偏移量得出，测量精度±1。某OLED屏幕检测中，CL-500A分光辐射照度计同步输出的色品坐标(x=0.280,y=0.290)与显色指数(Ra=92)，与标准仪器对比误差均在允许范围内。​


柯尼卡美能达CL-500A分光辐射照度计通过光学系统优化、信号处理升级与结构设计创新，构建“高精度+高易用性”的硬件基础，核心技术体现在三个方面。​

（一）低杂散光的光学系统设计​

柯尼卡美能达CL-500A分光辐射照度计的光学系统采用“入射狭缝-准直镜-光栅-成像镜-探测器”的透射式架构，入射狭缝宽度可在0.1-0.5mm间调节，适配不同光强场景。系统内置遮光罩与杂散光陷阱，通过黑色氧化涂层吸收杂散光线，杂散光抑制比≤0.1%（500nm处），有效避免环境光干扰。准直镜与成像镜均采用消色差透镜组，由冕牌玻璃与火石玻璃复合而成，可校正200-1100nm波段的色差，确保不同波长光信号精准聚焦。在强环境光的车间检测中，该光学系统使CL-500A分光辐射照度计的测量误差仍控制在±1.5%以内。​

产品名称	FLUKE28IIEX 本质安全 型防爆万用表
核心用途	易燃易爆环境(如化工、 石油)的电气参数测量、 设备检修
防爆与防护	防爆认证:ATEX Exia IIC T4 Ga、 IECEx Ex ia IIC T4 Ga、 CNEx Ex ia IIC T4Ga;防护等级:IP67 (防尘、1米短时浸水)
主要测量功能	直流/交流电压 (0~1000V)、直流/交 流电流(0~10A)、电阻 (0~50MΩ)、电容、频 率、温度(需配热电 偶)、通断蜂鸣
安全等级	CAT IV 600V / CAT III 1000V(符合高压电气安 全标准)
环境适应	工作温 度:-20℃~55℃;防 摔:1.5米(符合MIL- PRF-28800F Class II标 准)
供电与续航	6节AA碱性电池;连续 使用约400小时




（二）高速稳定的信号处理模块​

柯尼卡美能达CL-500A分光辐射照度计搭载32位RISC处理器，主频达200MHz，可在1.5秒内完成光谱采集、数据计算与结果显示的全流程。信号处理电路采用差分放大与屏蔽接地设计，共模抑制比达80dB，有效抵御电磁干扰。设备内置校准数据存储模块，可保存10组校准曲线，支持用户自定义校准系数。针对突发光强波动，模块具备峰值保持功能，可捕捉10ms内的光强峰值，配合平均值滤波算法（可设置1-10次平均），输出稳定测量结果。某舞台灯光调试中，CL-500A分光辐射照度计成功捕捉到频闪灯光的峰值照度（15000lx），数据更新速率达10次/秒。​

（三）便携耐用的结构与交互设计​

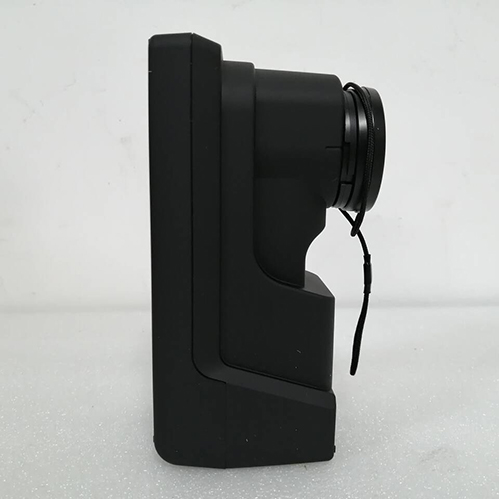

柯尼卡美能达CL-500A分光辐射照度计机身采用ABS工程塑料与铝合金框架，重量仅1.2kg，尺寸210×85×140mm，适配现场手持检测。设备配备2.4英寸彩色LCD显示屏，分辨率320×240，支持背光调节，在强光与昏暗环境下均清晰可见。操作面板采用硅胶按键，按压力度300-500g，使用寿命达10万次以上，支持一键切换测量模式（光谱/照度/色度）。电池采用可充电锂离子电池，容量2000mAh，续航达8小时，同时支持外接DC5V电源。在户外照明工程验收中，检测人员携带CL-500A分光辐射照度计连续工作6小时，设备无故障且测量精度稳定。​


柯尼卡美能达CL-500A分光辐射照度计针对不同行业的光测量需求，通过功能优化与附件适配，实现从实验室校准到现场检测的全场景覆盖，核心应用体现在三个领域。​

（一）LED照明产品的研发与质检​

在LED灯具研发中，柯尼卡美能达CL-500A分光辐射照度计可完成光谱功率分布、色温和显色指数的全参数检测，助力优化荧光粉配比与芯片选型。某照明企业使用CL-500A分光辐射照度计对新研发的室内LED灯进行测试，通过分析450nm蓝光与580nm黄光的光谱峰值比，将显色指数从85提升至93。在质检环节，设备支持批量检测模式，可存储500组测量数据，通过USB接口导出至Excel，生成包含照度均匀性、色容差的质检报告。该企业应用后，LED灯具不合格率从3%降至0.5%。​

（二）显示面板的光学性能校准​

柯尼卡美能达CL-500A分光辐射照度计适配LCD、OLED、MiniLED等多种显示面板的光学检测，配合专用积分球附件（测量口径10mm），可精准测量面板的亮度（0.1-10000cd/m²）、色品坐标与色域覆盖率。某OLED屏幕厂商通过CL-500A分光辐射照度计对屏幕不同区域进行检测，发现边缘区域色品坐标偏移量达0.005，通过调整像素驱动电流，将偏移量控制在0.002以内，符合行业标准。设备还支持CIE1976(u',v')色空间与sRGB色域的转换计算，为面板色彩校准提供直接数据支撑。​

（三）影视摄影的灯光参数调试​

在影视灯光领域，柯尼卡美能达CL-500A分光辐射照度计可快速测量灯光的照度、色温与显色指数，确保拍摄场景的光线一致性。某电影剧组在场景布光时，使用CL-500A分光辐射照度计检测主光与辅光的照度比，将其调整为3:1，同时确保两者色温差≤50K，显色指数均≥90，提升画面色彩还原度。设备的光谱显示功能可直观对比不同灯光（如LED灯与钨丝灯）的光谱差异，帮助灯光师选择匹配场景氛围的光源。此外，CL-500A分光辐射照度计支持三脚架安装，适配多角度、多位置的灯光测量需求。​





柯尼卡美能达CL-500A分光辐射照度计以全息光栅分光技术实现光谱精准解析，依托背照式CMOS与高速信号处理模块保障测量精度，通过便携结构与功能优化适配多行业场景。其在光谱分辨率、参数全面性、操作便捷性上的技术优势，不仅填补了传统照度计在光谱分析与多参数同步测量上的空白，更契合了照明、显示、影视等行业对光特性精准检测的需求。结合柯尼卡美能达在光学测量领域的技术积淀与CIE标准适配，柯尼卡美能达CL-500A分光辐射照度计成为光特性检测的标杆设备，为产品研发、质量控制与场景调试提供可靠数据支撑，彰显专业仪器在光技术应用中的核心价值。​

我司有售，欢迎技术交流。
