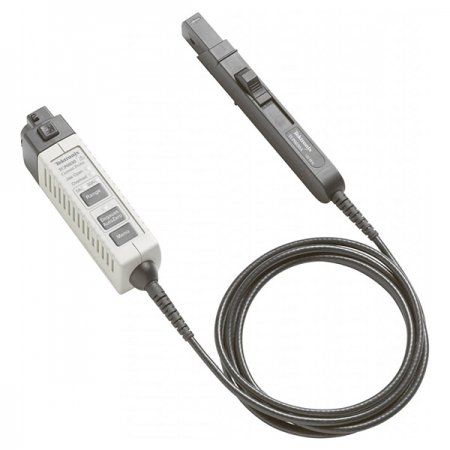

TCP0030A电流探头（30ARMS 50APeak 带宽120MHz）
TCP0030A 是一款高性能、操作简单的，可以用来测量AC/DC电流的电流探头，此款探头可以通过的探头的接口，直接和Tek的示波器连接在一起，由示波器直接给电流探头供电。 TCP0030A电流探头 可以测量超过带宽120MHz的的AC/DC电流，电流的测量范围从5A至30A，信号延迟时间为14.5ns，可以提供峰值脉冲电流可达50A，直流电流30A，RMC电流30A，上升时间小于等于2.92ns，可以通过GPIB或者USB对探头进行远程控制。还提供卓越的低电流测量能力和低至1mA的电流水平的高精度......
产品描述
TCP0030A是一款高性能、操作简单的，可以用来测量AC/DC电流的电流探头，此款探头可以通过的探头的接口，直接和Tek的示波器连接在一起，由示波器直接给电流探头供电。TCP0030A电流探头可以测量超过带宽120MHz的的AC/DC电流，电流的测量范围从5A至30A，信号延迟时间为14.5ns，可以提供峰值脉冲电流可达50A，直流电流30A，RMC电流30A，上升时间小于等于2.92ns，可以通过GPIB或者USB对探头进行远程控制。还提供卓越的低电流测量能力和低至1mA的电流水平的高精度，这对于满足当今具有挑战性的电流测量需求非常重要。

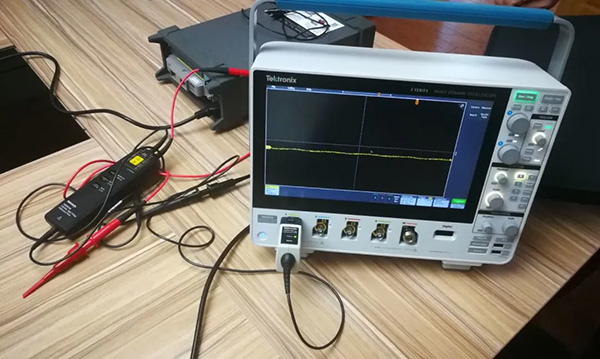

TCP0030A电流探头使用说明书
易于使用且准确的AC/DC电流测量
与TekVPI示波器的智能通信提供：单位缩放和读数。安培和幅度的自动屏幕读数。不需要手动设置。从伏特到安培的手工计算是不必要的
按钮消磁和自动归零功能
探头状态和诊断指示灯LED
远程GPIB/USB探头控制
分裂铁芯结构允许轻松的电路连接
高精度，直流增益误差通常小于1%
低噪声和直流漂移
第三方安全认证
TCP0030A探头长度20厘米（7.77英寸），宽度1.6厘米（0.625英寸），高度3.2厘米（1.25英寸） ，较大导线尺寸5毫米（0.197英寸），电缆长度200厘米（79英寸），装运重量（1.55磅）。可与示波器连接，可以用来测量电源的电流；还可以用在半导体器件、电源逆变器/转换器、电子镇流器、工业/消费电子、移动通讯、电机驱动以及交通系统领域。除此之外，还可以在这两篇应用中了解更多的应用场景：TCP0030A与MDO3和MSO4系示波器在高频手术器测试中的应用，TCP0030A交直流电流探头在分析医疗器械特性中的应用。
TCP0030A电流探头的标准配置
TCP0030A交流/直流电流探头
使用说明书071-3006-xx
探头接地引线-6英寸长196-3120-xx
尼龙手提箱016-1952-xx
可选配件
电流环路，1匝/50Ω，带有用于性能验证的BNC连接器 067-2396-00
保修1年
TCP0030A电流探头的电气特性操作说明书
|
Electrical characteristics |
|
| Bandwidth | DC to ≥120MHz |
| Rise time | ≤2.92 ns |
| Maximum DC current | 30A |
| Maximum RMS current | 30ARMS |
| Maximum peak pulse current | 50APeak |
| Maximum bare wire voltage | 150V CAT II, (insulated wire 300V CAT II) |
| Sensitivity | 1mA (on oscilloscopes that support 1 mV/div setting) |
| DCAccuracy | ±3% warranted |
| Accuracy, typical |
DC: ±1% of reading DC to 60 Hz, ≤5 A: ±1% 60 Hz – 5 kHz, ≤5 A: ±1.5% DC – 5 kHz, >5 A: ±1.5% |
| MaximumAmp-Second product | 500 A µs (in 30 A range) |
| Insertion impedance |
1 mΩ at 10 kHz 3.5 mΩ at 100 kHz 0.08 Ω at 1 MHz 0.15 Ω at 10 MHz 0.7 Ω at 100 MHz 0.85 Ω at 120 MHz |
| Signal delay | 14.5 ns |
| Current ranges | 5 A and 30A |
| Power requirements | TCP0030A is powered directly by oscilloscopes with the TekVPI interface |
