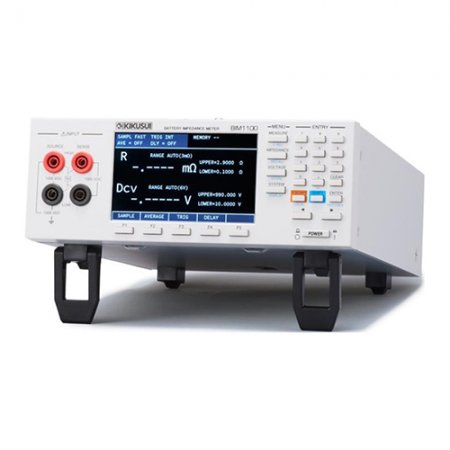

BIM1100电池内阻测试仪
BIM1100电池内阻测试仪 可测量高达1000V同时测量的试验电压蓄电池电压和电阻，是理想的动力电池开发研究与应用的测试装置仪器，不断变化的电池技术需要为电动汽车提供动力的电池高电压、高功率、低阻抗。测试仪具有的比较器功能允许设置高低，以及电阻和电压可以通过独立比较器。判断结果显示在显示器上，外部I / O可用于信号输出；使用PC测量值记录集体转发功能，可以提取出存储在本产品中的测量结果；较大可保存500组。BIM1000系列产品可以用......
产品描述

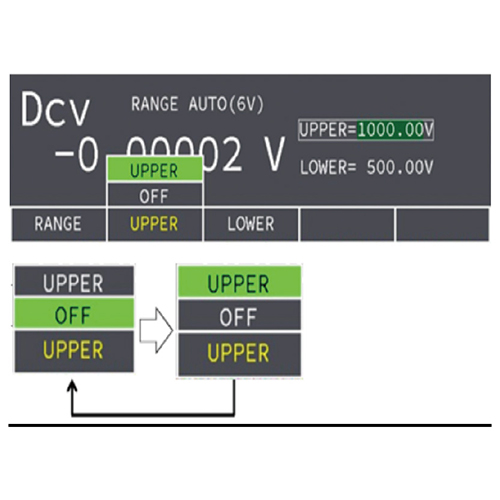

BIM1100电池内阻测试仪可测量高达1000V同时测量的试验电压蓄电池电压和电阻，是理想的动力电池开发研究与应用的测试装置仪器，不断变化的电池技术需要为电动汽车提供动力的电池高电压、高功率、低阻抗。测试仪具有的比较器功能允许设置高低，以及电阻和电压可以通过独立比较器。判断结果显示在显示器上，外部I / O可用于信号输出；使用PC测量值记录集体转发功能，可以提取出存储在本产品中的测量结果；较大可保存500组。BIM1000系列产品可以用在电池生产线上，用来测定电池的内部阻抗及检测产品中的良品/不良品，在电池的基础研究开发，可以简单的确认电池的内部阻抗值，由于日本菊水BIM1000系列可以以肉眼无法确认的速度完成测量，所以可以设定response或使用平均功能来实现目视确认。
BIM1100电池内阻测试仪操作使用说明书特点
较大电压测量：较大1000V。（BIM1100），较大300 V （BIM1030）
电压测量精度：±（读数的0.01％+ 3位数）
电阻测量精度：±（读数的0.5％+5位数）
电阻测量范围：3mΩ/ 30mΩ/ 300mΩ/ 3Ω
高分辨率：电压10μV（6 V范围），电阻0.1μΩ（3mΩ范围）
测量频率：1 kHz±0.2 Hz
采样速度（电阻和电压同时测量）：20毫秒（快速）
调零功能：有效减少测量误差
（如果执行了零位调整，则显示“ 0 ADJ”）
测量记录（500对）和集体传递函数
SIGNAL I / O，RS232C和USB作为标准接口

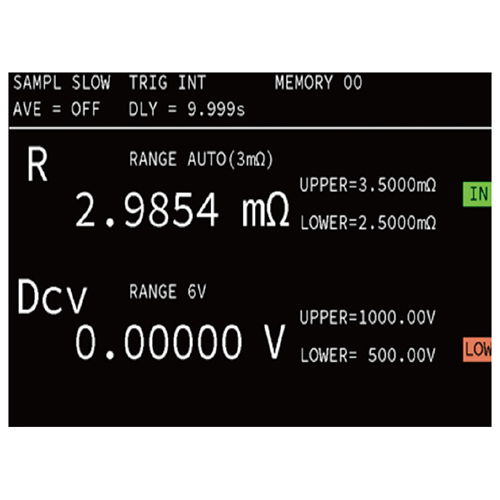

新型高可见度彩色显示屏
BIM1100电池内阻测试仪参数说明书
| Item | BIM1030 /BIM1100 | |||
| Measurement method | Four-terminal measurement method | |||
| Range | 3 mΩ | 30 mΩ | 300 mΩ | 3 Ω |
| Maximum display value *1 | 3.1000 mΩ | 31.000 mΩ | 310.00 mΩ | 3.1000 Ω |
| Resolution | 0.1 μΩ | 1 μΩ | 10 μΩ | 100 μΩ |
| Measured current *2 | 100 mA | 10 mA | 1 mA | |
| Measurement frequency | 1 kHz ±0.2 Hz | |||
| Accuracy *3 | ±(0.5 % of reading +5 digit) | |||
|
Temperature coefficient |
±(0.05 % of reading + 1 digit)/°C |
±(0.05 % of reading +0.5 digit)/°C |
||
| Response time *4 | Approx. 2 ms | |||
BIM1100电池内阻测试仪规格说明书
| Item | BIM1030 /BIM1100 | ||||
| Rated input | BIM1030: ±300 V / BIM1100: ±1000 V | ||||
| Range | 6 V | 60 V | 300 V (BIM1030) | 600 V (BIM1100) | 1000 V (BIM1100) |
| Maximum display value *1 | ±6.30000 V | ±63.0000 V | ±315.000 V | ±630.000 V | ±1050.00 V |
| Resolution | 10 μV | 100 μV | 1 mV | 10 mV | |
| Accuracy *2 | ±(0.01 % of reading +3 digit) | ||||
| Temperature coefficient | ±(0.001 % of reading +0.3 digit)/°C | ||||
| Response time *3 | Approx. 1 ms | ||||
