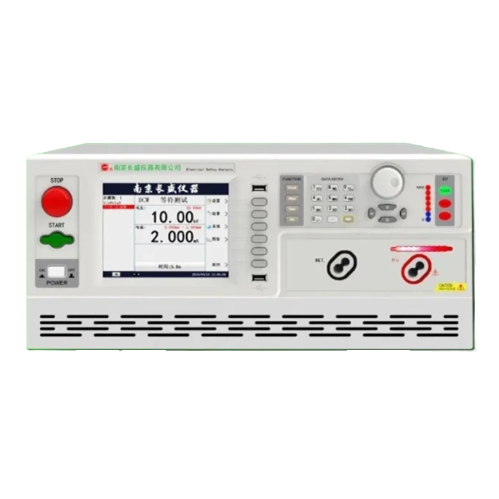

在新能源产业向更高电压、更大功率、更高效率持续升级的背景下，高压硅堆、高压整流二极管等单向导通类器件的性能要求日益严苛。反向漏电流的微小超标、正向导通压降的不稳定，都可能导致终端设备能量损耗增加、可靠性下降，甚至引发安全隐患。长盛CS2570S-20硅堆综合测试仪作为南京长盛仪器CS2570S系列的高阶产品，以20kV高压输出能力、皮安级漏电流检测精度及智能化测试功能，精准匹配高压器件的测试需求，为光伏、储能、电动汽车等领域的核心器件研发、生产与质检提供全流程技术支撑，成为推动产业高质量发展的重要测试设备。长盛CS2570S-20硅堆综合测试仪的研发依托南京长盛仪器多年的技术积淀，该公司作为创立于1994年的高新技术企业，参与多项国家标准制定，拥有多项专利技术，其推出的CS2570S系列已在高压器件测试领域形成成熟解决方案。长盛CS2570S-20硅堆综合测试仪在延续系列产品核心优势的基础上，将高压输出范围拓展至20kV，进一步覆盖高压大功率器件的测试场景，同时保留了10pA级漏电流分辨率、1mA-2A正向电流测试范围及特性曲线图形化显示等核心功能，可广泛应用于光伏逆变器高压整流模块、储能变流器核心器件、电动汽车充电桩功率模块等的测试，同时适配功率半导体器件特性分析、高压电容漏电流检测、科研级微电流测量等多元需求。

核心测试原理

长盛CS2570S-20硅堆综合测试仪的精准测试能力，源于其对高压器件电特性的深度解析与专业化技术设计，核心围绕反向漏电流检测与正向导通压降测量两大核心指标，构建了从信号生成、采集到处理的全链条优化体系。 在反向漏电流测试方面，长盛CS2570S-20硅堆综合测试仪采用“高压纯净输出+微电流精准捕获”的技术路径。仪器内置的高压直流源通过多级倍压与闭环反馈控制，能够输出0.1kV至20kV的稳定直流电压，且在20kV/2mA工况下纹波系数低于0.1%，这种低纹波设计有效避免了电压波动对漏电流测量的干扰，为敏感器件测试提供了纯净无干扰的高压环境。针对高压器件反向漏电流仅为皮安级的特性，仪器搭载低噪声微电流检测模块，通过优化电路布局、选用高精度采样电阻与低漂移运算放大器，将检测分辨率提升至10pA，能够精准捕捉PN结中少数载流子迁移形成的微小电流信号。测试过程中，仪器可自动根据被测器件特性切换适配的电流量程（20nA、200nA、2uA、20uA、200uA、2mA六档），不同量程下的分辨率分别达到0.01nA、0.1nA、0.001uA、0.01uA、0.1uA、0.001mA，确保在不同漏电流量级下均能获得稳定精准的测量结果。此外，仪器支持多点扫描测试模式，从0.1kV开始按预设梯度逐步提升反向电压，每一步均保持电压稳定后再采集漏电流数据，通过数据拟合算法生成反向漏电流特性曲线，直观呈现器件在不同电压应力下的绝缘性能变化。
正向导通压降测试遵循“恒流驱动+高精度电压采样”的核心逻辑。长盛CS2570S-20硅堆综合测试仪的正向电流输出范围覆盖0.001A至2.000A，通过恒流控制算法实现宽范围电流的稳定输出，电流精度达到±(0.5%读值+5mA)，分辨率为1mA，能够精准模拟器件在不同工作负荷下的导通状态。当恒定电流流经被测器件后，仪器通过差分电压采样电路捕获器件两端的电压降，该采样电路具备低输入偏置电流与高共模抑制比特性，有效降低了外界干扰对电压测量的影响，使得正向压降测量精度达到±(0.5%读值+0.05V)，分辨率为10mV，测量范围覆盖0.1V至100V，完全满足大多数高压硅堆及高压整流二极管的测试需求。通过连续调节正向电流，仪器能够捕捉器件从微导通到满负荷工作状态下的导通压降变化规律，自动生成正向压降测试曲线，为评估器件导通损耗提供精准量化数据。
特性曲线图形化显示功能是长盛CS2570S-20硅堆综合测试仪的技术亮点之一。仪器通过高速数据采集模块，将测试过程中的电压、电流数据实时存储并进行预处理，再通过内置的图形渲染算法，以直观的曲线形式呈现测试结果，用户可通过图形界面清晰观察器件在不同测试条件下的性能变化趋势，快速判断器件是否存在结构缺陷或性能异常。

核心技术参数

长盛CS2570S-20硅堆综合测试仪的核心参数经过深度优化，既保证了高压测试的精度与稳定性，又兼顾了不同场景下的实用性，各项参数的协同设计为精准测试提供了坚实基础。
表格

技术指标	具体参数规格
反向电压输出范围	0.1kV~20kV
反向电压分辨率	1V
反向电压精度	±(2%读值+5V)
反向漏电流测量范围	0~2mA
反向漏电流分辨率	20nA档：0.01nA；200nA档：0.1nA；2uA档：0.001uA；20uA档：0.01uA；200uA档：0.1uA；2mA档：0.001mA
反向漏电流精度	±(2%读值+5个字)
正向电流输出范围	0.001A~2.000A
正向电流分辨率	1mA
正向电流精度	±(0.5%读值+5mA)
正向压降测量范围	0.1V~100V
正向压降分辨率	10mV
正向压降精度	±(0.5%读值+0.05V)
高压输出纹波系数	≤0.1%(20kV/2mA工况)
通信接口	标配RS232；选配RS485/USB双模通信
测试功能	单点测试、多点扫描、正反向特性曲线图形化显示

从参数表可以看出，长盛CS2570S-20硅堆综合测试仪的核心优势集中在高压输出能力与高精度检测的平衡上。20kV的反向电压输出范围，能够覆盖更高电压等级器件的测试需求；10pA的漏电流分辨率确保了微小漏电流的精准捕捉；低至0.1%的纹波系数则为高压测试提供了纯净的电环境，避免了噪声干扰对测试结果的影响。这些参数的协同作用，使得仪器能够在实验室研发、产线质检、现场抽检等多元场景中保持稳定可靠的性能表现。

关键性能特点

小编极仪银飞总结长盛CS2570S-20硅堆综合测试仪的核心竞争力体现在其高压适配性、高精度检测、智能化数据管理与便捷交互体验的综合设计上，这些特点共同构成了高效精准的测试体验。
高压适配性是长盛CS2570S-20硅堆综合测试仪的显著优势，20kV的反向电压输出范围相较于系列基础款的10kV实现了翻倍提升，能够满足高压大功率器件、高压电容、绝缘材料等的耐压与漏电流测试需求。在20kV高压输出工况下，仪器仍能保持≤0.1%的纹波系数，提供纯净无干扰的高压环境，确保敏感器件测试的准确性，这对于避免高压测试中因纹波过大导致的漏电流测量虚假信号至关重要。
超高精度电流检测能力延续了CS2570S系列的核心优势，反向漏电流检测分辨率达到10pA的皮安级水平，能够精准捕捉高压硅堆等器件在微弱反向偏压下的电流泄漏信号，有效区分因材料缺陷或制程波动导致的性能差异。正向电流测试覆盖1mA至2A的宽范围，从微功耗器件到大功率器件均可适配，无需更换测试设备，大幅提升测试效率。这种高精度检测能力使得仪器能够实现漏电流超限预警和导通损耗精准评估，为批量生产中的一致性筛检提供可靠保障。
智能化数据管理功能显著提升了测试流程的效率与数据利用率，仪器可自动保存测试数据，支持U盘一键导出/导入，方便数据的离线分析与存档。同时兼容CSV格式批量导入测试方案，对于产线批量测试场景，可快速配置测试参数，无需逐一设置，大幅缩短测试准备时间。正反向特性曲线图形化显示功能则让器件性能变化趋势一目了然，用户可通过图形直观判断器件是否存在性能异常，为技术分析提供可视化支撑。
高效的交互体验设计让不同场景下的测试操作更加便捷，仪器标配RS232接口，可选配RS485/USB双模通信，可灵活对接计算机、产线控制系统等外部设备，实现远程控制与数据传输。图形化操作界面简洁直观，能够显示测试结果变化趋势和电压电流波形追踪，即使是非专业操作人员也能快速上手，降低了培训成本与操作失误率。此外，仪器支持根据用户独特需求定制电参数、分辨率及功能扩展，进一步提升了设备的适配性。

典型应用场景

长盛CS2570S-20硅堆综合测试仪的多元适配能力使其在新能源及相关领域拥有广泛的应用场景，从产线质检到科研创新均能发挥重要作用。
在高压储能变流器核心器件研发场景中，科研人员需要深入分析高压硅堆在极限电压下的性能稳定性与老化规律。利用长盛CS2570S-20硅堆综合测试仪的20kV高压输出能力，可模拟器件在极端工作条件下的应力状态，通过多点扫描测试功能，从0.1kV逐步提升至20kV，记录不同电压下的漏电流变化，精准捕捉器件绝缘性能的临界状态。仪器的长期数据采集功能可连续监测器件在恒定高压下的漏电流漂移，为评估器件寿命、优化器件设计提供量化数据支撑。 在光伏逆变器高压整流模块生产质检中，长盛CS2570S-20硅堆综合测试仪可实现批量器件的高效筛查。生产线上，技术人员通过批量导入测试方案，将待检测的整流二极管接入仪器通道，仪器自动施加预设的反向电压和正向电流，快速完成多器件同步测试。对于漏电流超出设定阈值或导通压降异常的器件，仪器会自动标记并报警，有效避免不合格器件流入下游组装环节。通过特性曲线对比功能，还能筛选出性能一致性较差的器件，提升终端产品的运行稳定性。
在高压电容与绝缘材料漏电流测试中，长盛CS2570S-20硅堆综合测试仪的20kV高压输出与皮安级检测精度能够精准测量材料的绝缘性能。通过施加梯度高压，记录漏电流随时间的变化趋势，判断材料是否存在绝缘老化、击穿风险，为电力设备、新能源器件中的绝缘材料选型提供可靠依据。

长盛CS2570S-20硅堆综合测试仪以其20kV高压输出能力、皮安级精准检测、智能化操作等核心优势，成为高压器件测试领域的进阶解决方案。其背后依托南京长盛仪器多年的技术积累与行业经验，从测试原理设计到性能参数优化，均深度贴合新能源产业的发展需求，为高压器件的研发、生产与质检提供了全流程的可靠保障。随着新能源产业的持续升级，对高压器件的性能要求将不断提高，长盛CS2570S-20硅堆综合测试仪将持续发挥技术优势，通过精准的测试数据赋能器件性能提升，助力企业降低能耗、提高产品可靠性。无论是储能、光伏还是电动汽车领域，该仪器都将成为推动行业高质量发展的重要技术工具，为新能源产业的可持续发展注入强劲动力。未来，随着定制化需求的不断增加，长盛CS2570S-20硅堆综合测试仪有望在更多细分场景中实现功能拓展，为行业提供更具针对性的测试解决方案。
