电能质量分析仪监测在电厂应用

电能质量分析仪监测在电厂中的应用

1、谐波的产生

在配电系统中,其频率为基波频率50Hz整数倍的电波,均为高次谐波。而高次谐波会造成系统基波波形的畸变。产生高次谐波的设备和负荷称为高次谐波源或谐波源,一切非线性负荷都是谐波源。当配电网向非线性负荷供电时,这些设备在传递(配电变压器)、变换(硅整流和换流设备)吸收(电弧炉)电网所供给的基波能量的同时,又把部分基波能量转换为谐波能量,向系统倒送大量的高次谐波,使系统正弦波形发生畸变。
电能质量分析仪

2、谐波在电厂的危害

配电网的谐波给配电系统造成一系列的危害。其在电厂的危害列举如下:
(1) 使旋转电机增加附加损耗和局部发热, 并引起机轴振动,降低出力和电动机的电磁转距,加速绝缘老化;另外某些谐波在电流波形的过零点产生失真,它会干扰或引起发电机控制电路不稳定;谐波产生的谐波转矩,使感应电动机产生噪声。
(2) 导致配电变压器过热,甚至烧毁。
(3) 导致消弧线圈灭弧作用失效。
(4) 造成断路器设备不正常运行。
(5) 导致熔断器熔丝过热,谐波电流大可导致熔丝过热, 使熔丝电流时间特性曲线移位。此种现象在小电流故障时特别明显。
(6) 导致配电柜产生机械谐振。
(7) 导致母线和接线板过热。
(8) 造成照明电路的危险过热、绝缘损坏、短路或电路中断。
(9) 谐波产生“反向功率因数” ,非线性负载产生谐波电流加到基波中, 这时视在功率明显地高于有功功率,降低了功率因数。
(10) 引起并联电容器补偿装置对谐波的谐振放大,从而导致电容器及串联电抗器的过负荷或
(11) 导致配电线路和电缆的附加损耗。
(12) 引起继电保护和自动装置误动。
(13) 造成电能表计量误差。

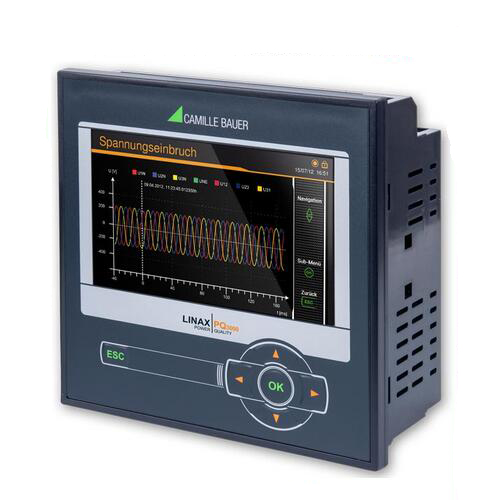

LINAX PQ3000电能质量分析仪

3、谐波的标准限值

(1)谐波电压和电流
110kV公共连接点的谐波电压总畸变率国标限值为2%,35kV公共连接点的谐波电压总畸变率国标限值为3%,10kV和6kV公共连接点的谐波电压总畸变率国标限值为4%。

(2)电压闪变限值
110kV公共连接点的短时电压闪变限值P为0.8,长时电压闪变限值为0.6。10k和6kV公共连接点的短时电压闪变限值Pst为0.9,长时电压闪变限值为0.7。

(3)三相电压不平衡度限值
电力系统公共连接点正常电压不平衡度允许值为2%,短时不得超过4%。接于公共连接点的每个用户,引起该点正常电压不平衡度允许值为1.3%。

(4)发电机负序电流限值
根据发电机的不平衡运行条件,通常规定I2/IN应小于0.08。即在发电机长期工作情况下,注入发电机的负序电流与发电机额定电流的比例应小于8%。
电能质量监测得应用应进一步对厂用电的污染源进行监督,要加强对配电网谐波源及其危害的分析研究,提出综合治理的措施,要像重视自然环境污染一样的重视谐波对电网的污染,提高电厂谐波治理的现代技术水平。
文章来源于银飞
