Fluke520|521整组电池内阻分析

Fluke520|521整组电池内阻分析。Fluke520|521整组电池内阻分析的 PC 软件提供了强大的趋势分析能力。所有数据都可以通过档案来灵活管理,从而实现简单的横向比较(柱状图)和纵向比较(趋势图),用户可以直观快速地了解内阻随时间的变化,及整组电池中某节电池的劣化。

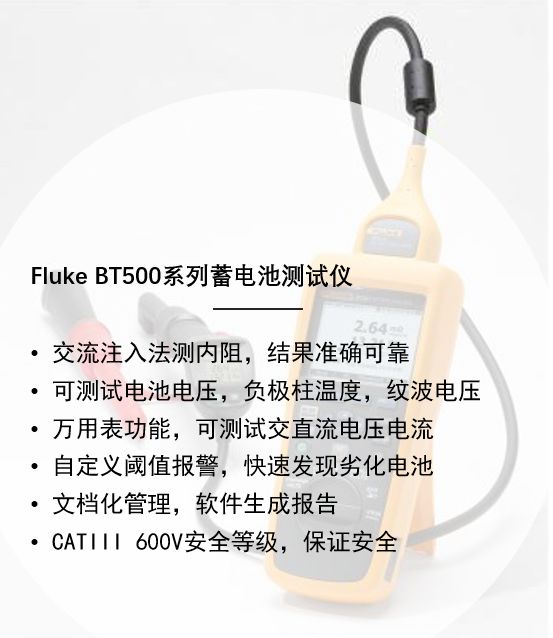

BT500系列蓄电池内阻测试仪
Fluke520|521对整组电池内阻分析

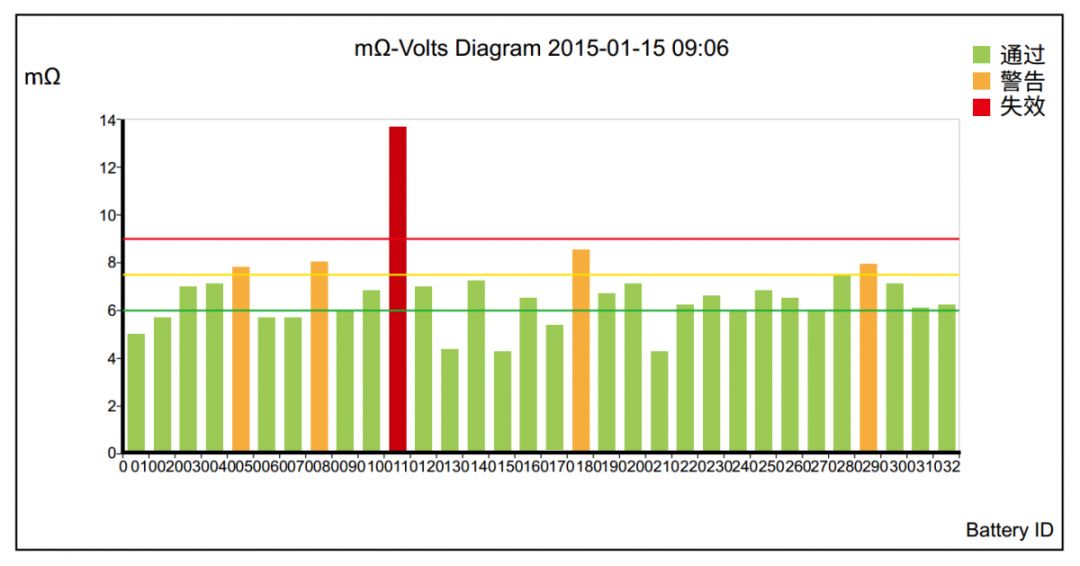

整组电池内阻分析
Fluke520|521进行单节电池趋势分析
同时,利用PC软件还可以生成全面的检测报告:

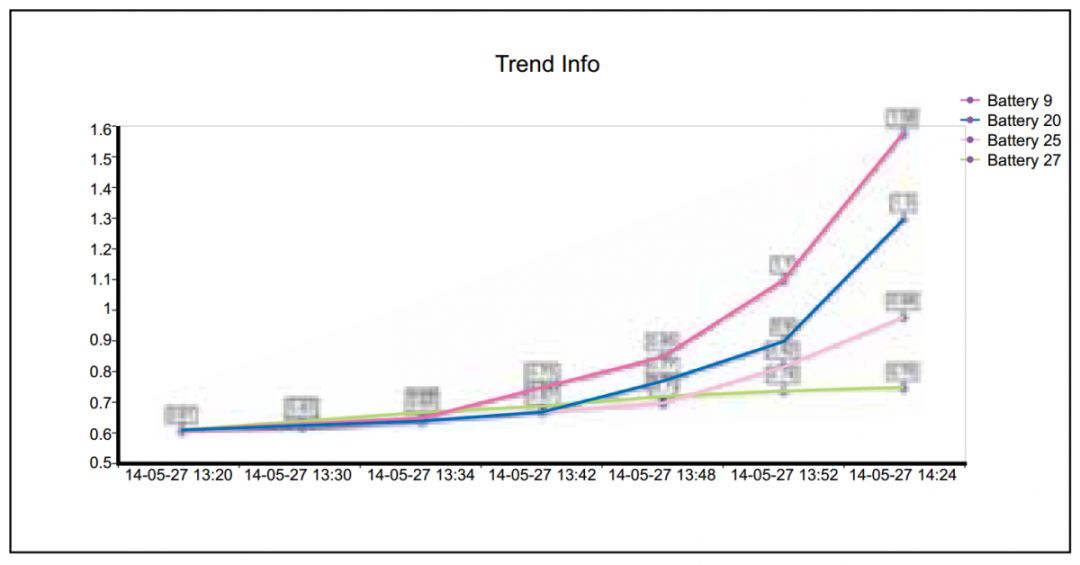

单节电池趋势分析
利用以上方法,可以快速发现劣化蓄电池,提前预判并采取措施,提高维护效率。

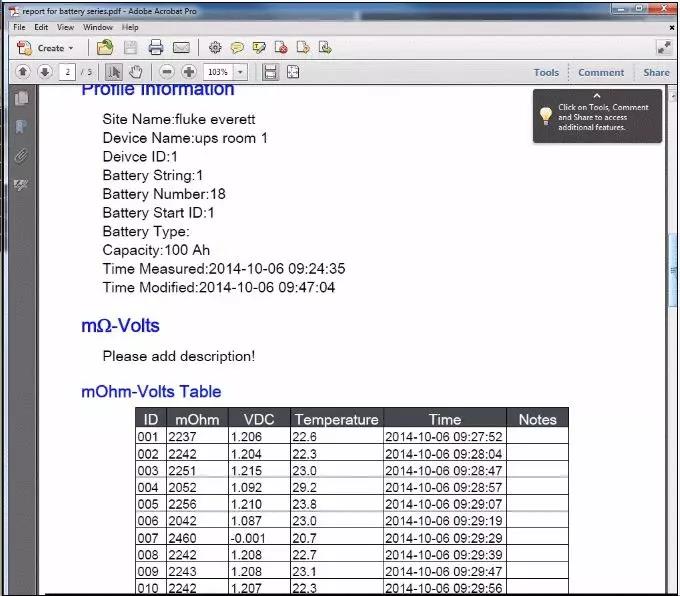

生成全面的检测报告

市面上的蓄电池种类规格众多,应用的行业也不尽相同,没有统一的维护标准,导致很多工程师并不知道如何根据手中的内阻数据判断蓄电池的好坏,今天的【蓄电池维护第四弹】,福禄克BT500系列蓄电池内阻测试仪将教大家利用内阻测试结果,轻松搞定蓄电池维护。

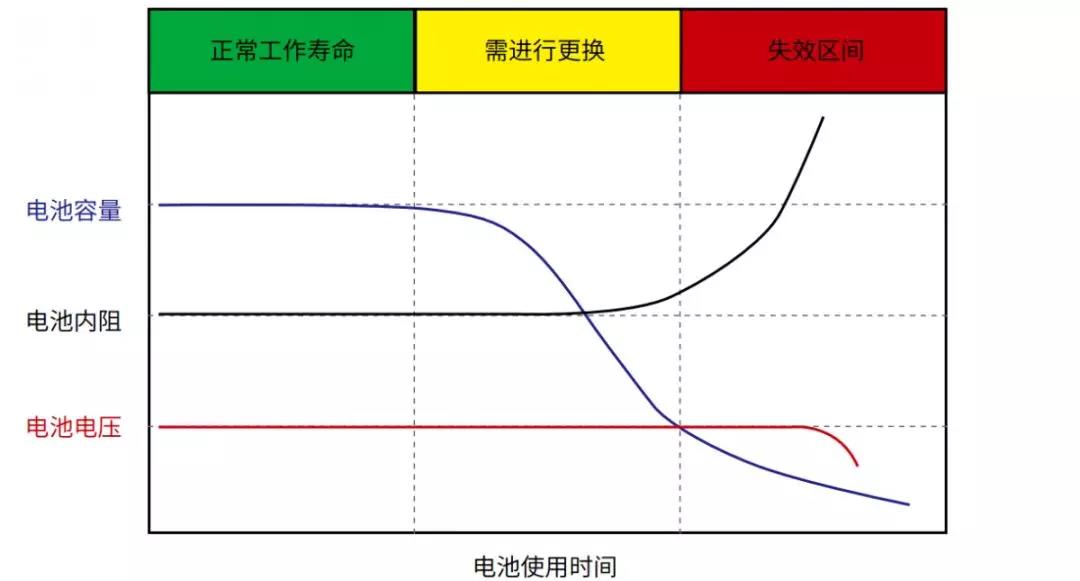

蓄电池内阻升高要当心!
如果将一组蓄电池比作木桶,每节蓄电池比作组成木桶的木板,当单节蓄电池内阻升高导致劣化时,就相当于某一节木板变短,此时,整组电池(木桶)的容量将被拉低。
单节电池劣化对整组电池的影响

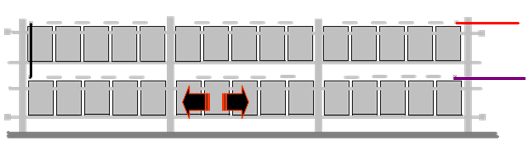

劣化扩散
内阻差异造成分压不均,当用整组电压控制充放电时可能造成过充过放

BT500

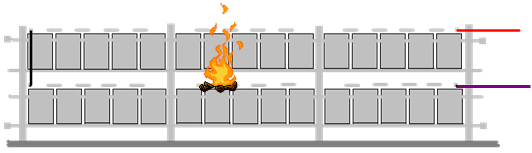

BT500检测蓄电池局部过热
高内阻形成局部的高纹波,造成局部过热。
严重情况下,在大电流放电时起火爆炸。

BT500检测蓄电池局部过热

Fluke520|521测试前
建立内阻基线
蓄电池的劣化判断都需要有参考值,因此在测量前建立基线非常有必要。越来越多的电池厂商开始在电池产品说明书上提供内阻参考值,可以将此参考值作为基线;如果无从查询官方的内阻参考值,可在初次安装时记录内阻并作为基线;
Fluke520|521测试中
设置阈值,快速发现问题电池

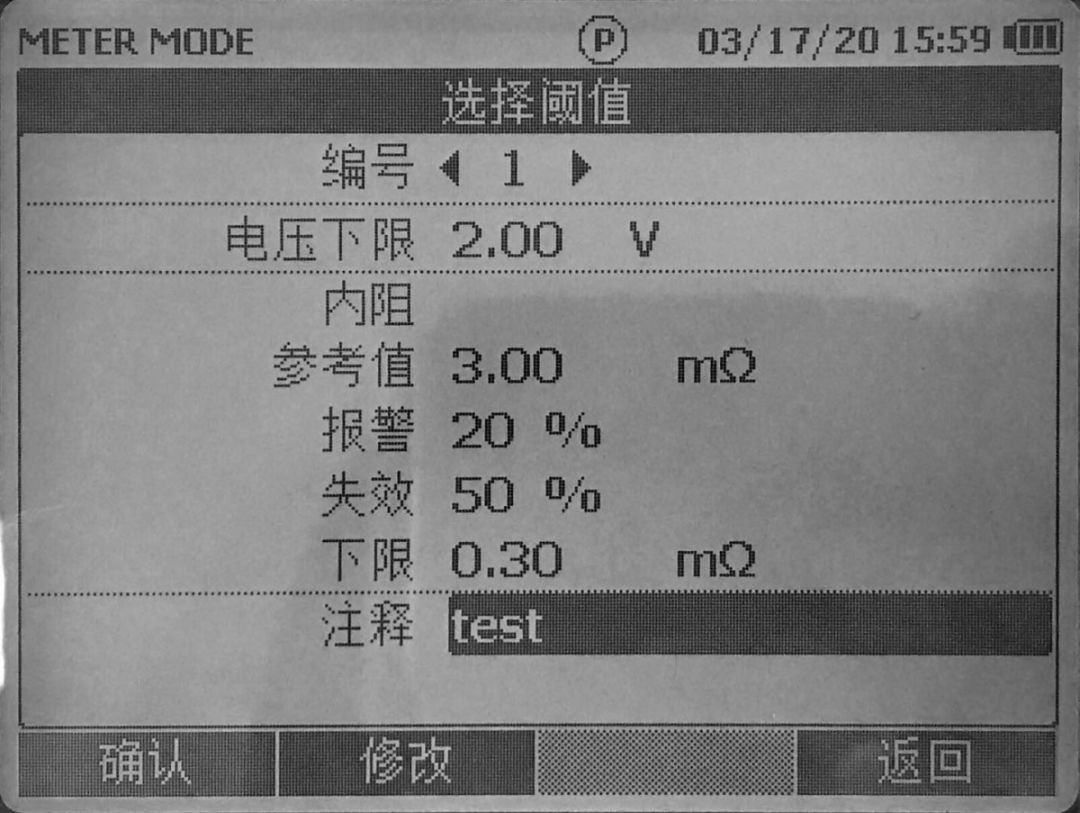

FLUKE BT500设置阈值

BT500系列阈值设置界面
相对基线上升30%告警,50%劣化,100%必须更换
——美国电气和电子工程师协会IEEE 推荐
福禄克BT500系列蓄电池内阻测试仪内置了10组可编辑的阈值,用户可以输入内阻参考值来和测试值进行比较。每次测量结束后,主机都会通过不同的蜂鸣声来提示比较结果,而Fluke BT520蓄电池分析仪Fluke BT521 蓄电池分析仪的交互式手柄则会通过语音和三色LED灯来提示比较结果(通过、报警、失效),用户无需繁琐计算,即可在测试中更快发现劣化电池。

Fluke520|521测试后
数据管理&趋势分析

蓄电池测试后数据趋势分析

从上图福禄克Fluke BT520蓄电池分析仪Fluke BT521 蓄电池分析仪测试结果可以看出,内阻测试的关键是趋势判断,单次的测试值不足以发现电池的隐藏缺陷。所以测试后的数据管理和趋势分析是蓄电池维护的关键。
文章来源于福禄克FLUKE
