METRAHIT IM XTRA万用表|绝缘表|微欧表|记录仪|真有效值万用表|线圈短路测试仪

革命性测试仪表结构紧凑,多功能,适合野外使用。可有利地用于飞机驾驶舱和其他狭窄空间,否则将需要使用几个单独的仪器。万用表METRAHIT IM XTRA这种万用表显示了令人印象深刻的功能范围,同时具有小尺寸,因此提供了广泛的应用。。革命性万用表METRAHIT IM XTRA是世界首台配置快充电池的万用表,一台手持万用表满足电气设备测试的所有需求,集多种功能于一体,它绝不仅仅是万用表,它还是绝缘表, 微欧表,记录仪,真有效值万用表, 线圈短路测试仪!METRAHIT IM XTRA是便携式,极其坚固的万用表,专为现场使用而设计。它们适用于电机,驱动装置和系统的维护,维修和诊断,例如汽车,能源和自动化应用。
METRAHIT IM XTRA万用表是全功能仪器:绝缘测试仪,毫欧表,短路线圈测试仪和万用表。METRAHIT IM XTRA是电动和混合动力汽车以及所有类型电机的安全测试和诊断的理想选择。

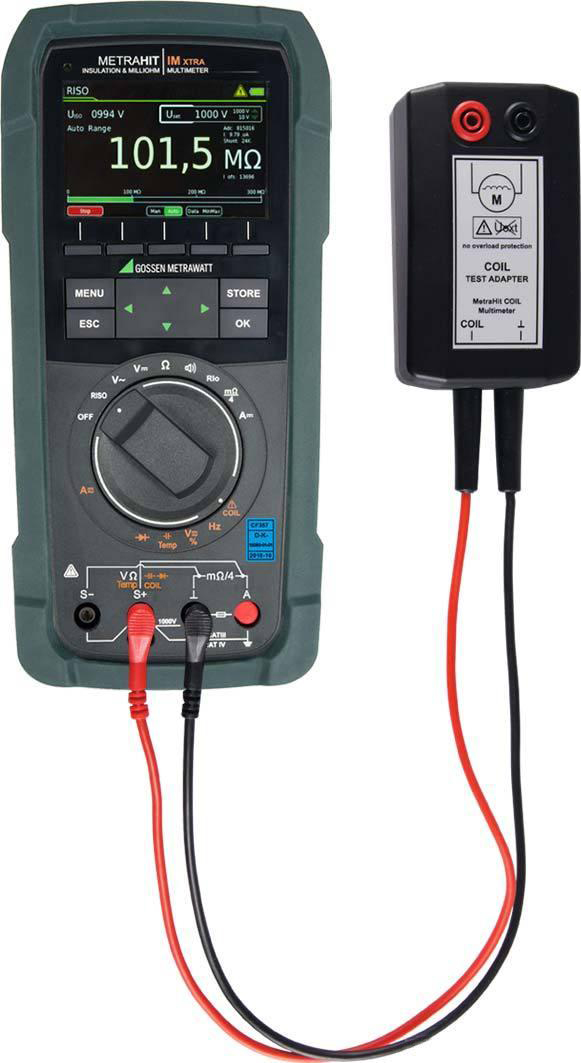

METRAHIT IM XTRA 可以在10μH至50mH(100 Hz)的电感范围内测试线圈短路,并可选配50mH Coil适配器 。该范围对应于符合DIN标准的电机,额定功率约为15KVA至80MVA。用于中等额定功率电机的通用适配器正在研发中。

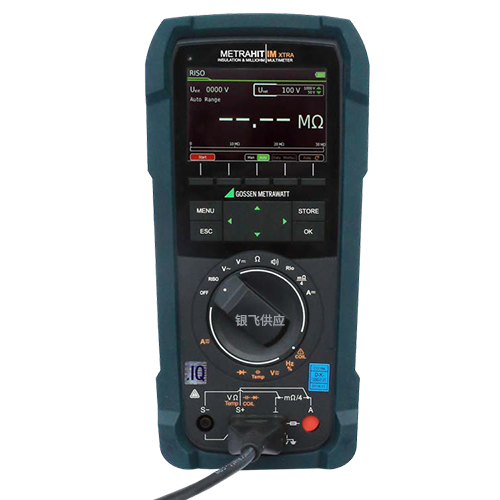

METRAHIT IM XTRA

可通过安卓APP进行数据展示和记录
可通过蓝牙或WIFI连接
Windows软件包含数据分析以及记录功能
彩屏显示提升直观操作性
METRAHIT IM XTRA万用表METRAHIT IM XTRA绝缘表METRAHIT IM XTRA微欧表METRAHIT IM XTRA记录仪METRAHIT IM XTRA真有效值万用表

METRAHIT IM XTRA万用表特点
01、高达3.1GΩ绝缘电阻测试功能,带干扰电压侦测,输出电压为 :50, 100, 250, 500 and 1000V 依据DIN EN 61557-2/VDE 0413-2
02、DAR:介电吸收比, PI:极化指数
03、4 线毫欧测量(开尔文连接),200mA或1A 测量电流,可精确测量极小电阻,分辨率为 1μΩ
04、根据 DIN EN 61557-4/VDE 0413-4,2线Rlo测量,200MA测试电流
05、使用 1000 V和可选的 COIL适配器进行短路线圈测试
06、多功能测量仪器(V,A,Ω,F,Hz,%,RPM,°C /°F)
07、真有效值AC/AC+DC电流/电压测量高达 10/100KHz带宽
08、可以激活低通滤波器,针对VAC/AC+DC范围内的 1KHz(-3 dB)
09、直流测量,10nA至1A.
10、使用电流传感器进行电流测量 - 1:1 到 1:1000 变比可调,并直接在面板显示经过变比后的电流值
11、电容测量
12、精确温度测量 - 配合 RTD和 TC-K温度传感器,显示°C和°F
13、二极管测量(Ik=1MA,U flow高达 5.1 V)和连续性测试
14、超限声音报警
15、获得很小/较大值,DATA保持功能
16、内存模块和同步时钟可以使得万用表当记录仪使用,以及单独的测量保存
17、Push/Print功能通过按键将测量值传送到软件
18、可针对不同测试程序进行序列编程
19、彩色图形显示
20、拆卸背板供电:标准快速更换可充电锂电池,可选 WPC 模块,用于无线充电,带有USB端口的背板电池,由于采用触摸保护模块插座,可在不中断测量电路的情况下进行更换
21、用于当前输入端口的自动阻塞防护ABS功能,可防止误操作烧表
22、测试表笔带 START(ISO)和 STORE键的测试按钮,方便操作
23、外壳采用 IP52防护,防尘防溅,可更换橡胶皮套
24、接口:主机集成蓝牙或 WLAN,背板电池带USB接口方便充电
25、IZYTRONIQ windows软件用于准备测试报告和测量的图形评估

METRAHIT IM XTRA

万用表METRAHIT IM XTRA应用
万用表、绝缘、微欧表非常适合电机和系统的维修和诊断,特别是在汽车工业、电机制造和航空技术、能源和自动化应用中。一体式仪表由绝缘测试仪、线圈短路测试仪和万用表组成。METRAHIT IM XTRA万用表是电动汽车、混合动力汽车以及所有类型电机安全测试和诊断的理想选择。结合可选的线圈测试适配器,METRAHIT IM XTRA万用表允许测量短路线圈。
单现场仪表电气装置、驱动器和装置的安全相关试验;
根据UN ECE R100测试高压系统;
根据EN 61557-2/VDE 0413-2测量绝缘电阻;
按照EN 61557-4/VDE 0413-4的要求进行安装测试;
连接试验和等电位连接测量,例如在飞机外皮上(防雷、灯芯试验)。METRAHIT IM XTRA万用表使用单一现场仪表的电气设备,驱动器和设备的安全相关测试根据UNECER100测试高压系统EN61557-2/VDE0413-2的绝缘电阻测量根据EN61557-4/VDE0413-4进行Rlow安装测试粘结测试和等电位连接测量,例如在飞机外皮上(防雷,灯芯测试)德国GMC-IMETRAHITIM-XTRA多功能万用表特殊功能:万用表,绝缘测试仪和毫欧表采用200mA和1A的手持式仪器进行4线毫欧姆测量手持式现场使用仪器,带1kV短路线圈检测接口:蓝牙,WIFI和USB,包括DAkkS校准证书。
把手表握在手里,轻轻地摇一摇。表中不应有松动部件的声音(叠层电池除外)。检查零旋钮和开关。用手转动阻力零旋钮,你应该感到放松,但没有浮动的感觉,没有低语。机械调零旋钮灵活,不抖动,零调整是自由的。开关应灵活旋转,准确定位,什么牌子的万用表好,不能出现在两个范围内的情况,无论顺时针还是逆时针旋转,感觉都应该是一样的。

万用表METRAHIT IM XTRA产品亮点
01、带干扰电压侦测功能的绝缘电阻测试
绝缘电阻测量,测试电压为50至1000V.如果在绝缘测量期间检测到大于15VAC或25VDC的干扰电压,则显示屏会短暂显示错误消息,然后自动切换到TRMSAC+DC电压测试功能在1MΩ下进行测量。
02、极化指数(PI)
当施加测试电压时,在1分钟后和10分钟后测量绝缘电阻。极化指数是由两个测量值产生的比率。在待测产品为电驱动类型的情况下,至少为2的值表示完整的绝缘,而大于4的值表示非常好的绝缘。
03、介电吸收比(DAR)
实际上,吸收比测试是快速极化指数测量。在30和60秒后测量的绝缘值用于计算比率。
04、用于4线测量的开尔文连接(4-L)(毫欧测量)
4线测量可以补偿由电缆和接触电阻引起的影响,这些电阻和接触电阻在测量非常小的电阻时不能忽略。测量电流可以设置为200mA或1A这样,甚至可以测量极小的接触电阻,例如在焊接和铆接接头以及飞机外壳上(防雷和灯芯测试),或测量等电位联结符合UN ECE R100,GB/T18384的混合动力和电动汽车。
05、符合EN 61557 / VDE 0413标准的200 mA测试电流的2线Rlo测量
符合 EN 61557-4 / VDE 0413 第 4部分的低电阻测量,适用于接地,保护和等电位连接导线。
06、畸变波形的RMS值测量
独特的测量方法允许测试高达100KHz的周期电压或电流波形(AC)和脉冲电压电流(AC+DC)波形的RMS值
07、用于VAC测量可激活滤波器
如果需要,可以激活1kHz低通滤波器,例如在测量带有寄生外部信号的电缆时。只要低通滤波器被激活,输入信号就由电压比较器检查危险电压,这些信号将在显示屏上显示。
08、二极管测试,恒流Ik=1mA
测试二极管的极性并检查电路中的短路和中断。测试电压源可以测量LED和电压4.5v以内的二极管,也能测试白色LED灯。
09、快速声学连续性测试Ik=1mA
用档位测试短路或中断开关位置。声信号的阈值可以设置为1,10,20,30,40 或 90Ω,自动/手动测量范围选择,使用旋转开关选择测量数量, 测量范围可以自动与测量值匹配,也可以手动选择,以便快速重复测量。
10、彩色图形显示
高分辨率透射式 3“TFT彩色图形显示屏,320x480 点,用于测量值和菜单导航。显示屏可从各个方向轻松读取,也可在困难的照明条件下使用(可通过光传感器控制)。允许用户友好的菜单导航,包括帮助文本。
11、用于快速趋势显示的模拟条形图
与数字值显示相比,条形图(具有零频率量的附加负轴范围)允许更快地检测测量值变化。
12、显示分辨率
高分辨率,30,000位显示,基本精度为0.15%。
索取METRAHIT IM XTRA万用表|绝缘表|微欧表|记录仪|真有效值万用表|线圈短路测试仪完整中文版资料,请联系我们银飞专业工作人员。
