Flukeii900声学成像仪进行检测压缩空气泄漏

Flukeii900声学成像仪进行检测压缩空气泄漏。某公司压缩空气泄漏,斥巨资维修!做好堵漏工作,到底有多重要?!福禄克公司今天在工业领域中技术领先,压缩空气是应用最为广泛的动力能源之一。因其具备安全性、无公害、调节性能好、输送方便等优点,使其在现代化、自动化领域中的发展越来越快。可是压缩空气又是一种昂贵的能源。在使用过程中,一个操作不当的压缩空气系统的成本要高于水,电,蒸汽甚至天然气。如果发生气体泄漏,不及时进行排查和处理,会对企业造成严重的后果。

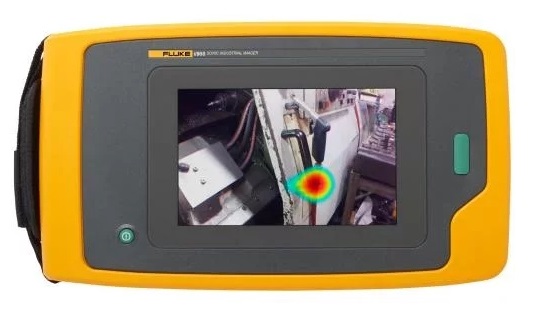

Flukeii900声学成像仪

首先来看,压缩空气泄漏对企业有什么影响?压缩空气泄漏不仅是浪费能源的直接来源,还可能导致系统压降,使气动设备的功能效率降低,缩短寿命。空气泄漏导致设备循环更频繁,从而增加空气压缩机的运行时间,导致额外的维护要求和可能增加的非计划停机周期。由此可见,对设备的定期点检和维护至关重要!

举个例子,一家小型制造公司考虑购买比现在更大的第二台空气压缩机。在购买之前,他们签订了压缩空气审核。调查结果表明,公司每年花费总支出的75%(大约51万元)用于解决压缩空气泄漏的问题。不言而喻,安装较大的空气压缩机只会增加能源消耗。而公司真正需要的是对其维修人员进行技术培训,以消除能源浪费。所以,对企业来说,堵漏工作应该常态化,必须将其作为一项日常工作来实施,这样才能将泄漏动态地控制在更低水平。客户心声:我们现在工厂的捡漏方式是流量检测和超声波检漏仪,试用ii900确实比现在的方式好用。 就是价格有些贵,预算申请困难。

如何对压缩空气系统进行堵漏工作?
原先检测压缩空气泄漏的方法:一般使用涂肥皂水或使用超声波检漏仪。然而,这些方法不能有效地对泄漏点检修排查。因为工厂的管线数十公里计,还有很多架空管线,肥皂水无法对绝大部分的管线进行有效检测;而超声波检漏仪用听声音或看分贝值的方式进行检测,只能对少量可疑点进行泄漏确认,而无法进行大面积排查。

使用Flukeii900声学成像仪进行检测
某汽车配件厂架空压缩空气管线泄漏(离地约6米),使用原先的检测方法已经无法准确高效检测到泄漏点。

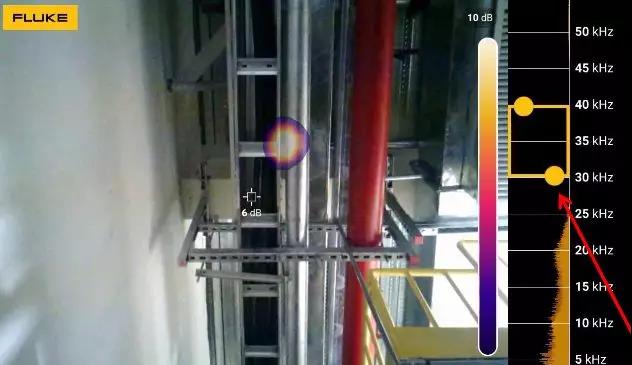

检测压缩空气泄漏

技术员工使用Flukeii900声学成像仪通过触摸屏快速调整对声学成像频段,压缩空气泄漏频段通常在20kHz以上,该现场的频段设置为30kHz-40kHz(黄色框),清晰地反映出泄漏点的位置。
ii900声学成像仪有效屏蔽了现场的噪声干扰。即使现场有很多噪声,声学成像仪也能准确设置泄漏的频段,两者是互不干扰的。因成像仪集合众多优点于一体,ii900声学成像仪在行业中已经被广泛应用。其中包括压缩气体管线的食品、制药、汽车、冶金、石化、电厂等众多行业及其它生产制造单位。Flukeii900声学成像仪优点包括增加空气压缩机的使用价值——延迟购买额外压缩机的资本支出,确保气动设备获得适当的气压,减少能源成本。缩短泄漏检测时间,提高生产线的可靠性等等。

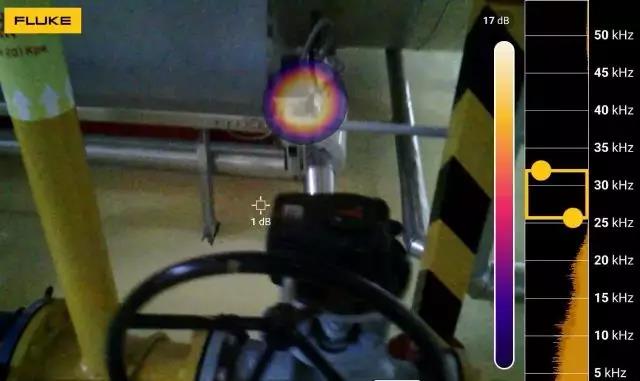

声学成像检测压缩空气泄漏

Flukeii900声学成像仪是如何完成检测的?
压缩空气泄漏时,在泄漏点因涡流会产生声波/超声波能量,这些能量通过空气传递至声学成像仪的声压传感器阵列,在显示屏上以可见光图像为底、声波/超声波能量按照调色板颜色显示的画面,从图像上即可快速对泄漏点进行排查,并可将泄漏点以JEPG照片或MP4视频格式进行保存。

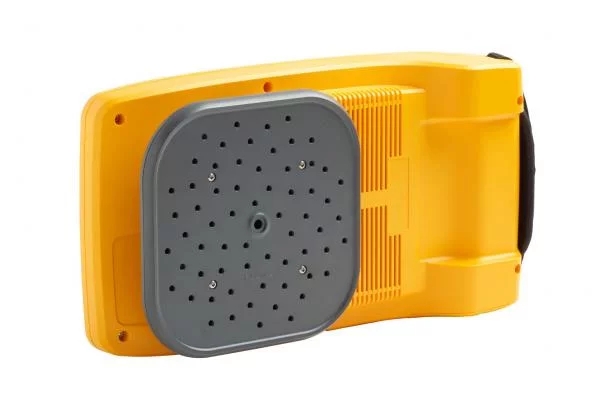

64个MEMS数字麦克风的声压传感器阵列
▲ 64个MEMS数字麦克风的声压传感器阵列

在可见光中准确定位局部放电位置

▲ 在可见光中准确定位局部放电位置

综上,压缩空气泄漏带来的后果严重性可想而知。所以,无论面对怎样复杂的现场环境,企业都要积极寻找节能改善点,测量现场的压缩空气使用现状,以降低压缩空气的能耗及成本,实现利润最大化。俗话说——“消除浪费就是增加效益”。从管理的角度出发,可通过使用Flukeii900声学成像仪进行设备运行检测、排查、维护等方面的分析和管控,从而减少无效压缩空气泄漏,减少无效能源消耗。这将从真正意义上,对企业的成本做更好的把控!

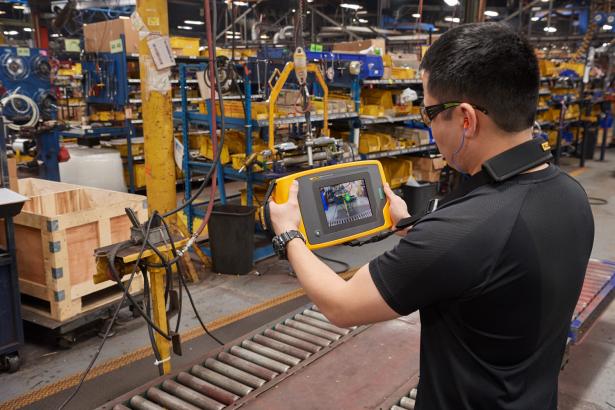

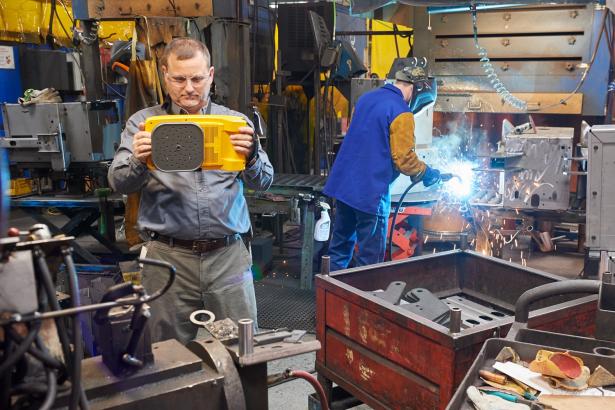

Flukeii900声学成像仪气体泄漏可视化

声学成像仪气体泄漏可视化声学成像仪气体泄漏可视化

将气体泄漏可视化,从源头把控成本,助力企业更好发展。Flukeii900声学成像仪配备了一系列麦克风,以扩大检查范围,使维护团队能够快速准确地定位压缩空气系统中的空气、气体和真空泄漏,即使在嘈杂的环境中也是如此。新的soundsight Gamma技术专为噪音较大的生产设施设计,易于学习和实施。在7英寸液晶触摸屏上,soundmap Gamma与可见图像重叠,有助于快速定位泄漏。简单直观的界面使技术人员能够识别泄漏的音频,从而过滤掉大的背景噪声。在运营高峰期,技术组只需几个小时就可以检查整套设备。第一次,您可以快速方便地识别出需要进行的漏风维护工作,以确保高效运行并降低能源成本。您可以保存和导出图像以进行报告。不要让泄漏无人看管。
文章来源于FLUKE福禄克
