福禄克BT500系列蓄电池内阻测试仪

福禄克BT500系列蓄电池内阻测试仪。【蓄电池维护】怎么回事?在测量时仪器数值不稳。现在福禄克公司BT500系列蓄电池内阻测试仪来分析分析。有一些用户在测试蓄电池内阻时会遇到【读数跳动】的情况:比如实际内阻在3mΩ左右,但仪器读数一直在2.8mΩ-4mΩ之间跳动,不少人会认为是仪器本身的故障。但实际上这是蓄电池内部纹波电压过高导致的。今天BT500系列蓄电池内阻测试仪就带大家认识一下纹波以及如何抑制纹波的产生。

BT500系列蓄电池内阻测试仪

BT500系列蓄电池内阻测试仪说什么是纹波
纹波是电池直流系统中的交流分量,频率较高。往往是由UPS中的整流器、逆变器中的IGBT以及负载的谐波倒灌造成的。在蓄电池使用过程中,内阻不断增大,会导致产生更高的分压,使纹波更加明显。
纹波的危害

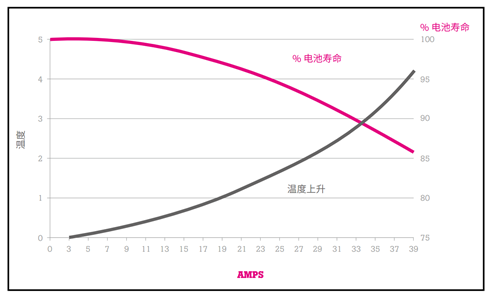

过高的纹波会从两个方面损害电池寿命:首先,过高的纹波相当于对电池进行快速不间断的充放电,从而减少电池的循环次数,降低电池寿命。(通常铅酸电池的循环寿命是200-500次)。其次,过高的纹波可能造成电池内部温度升高,而电池寿命和温度呈反比关系,如下图。

BT500系列蓄电池内阻测试仪

另一方面,过高的纹波电压会产生纹波电流,从而导致电池温度升高和能量损耗。温度转换率约为:4.6W/m2/°C。这不仅增加了机房的热量,也容易在极端情况下产生热失控造成着火等安全隐患。

纹波的参考标准
大部分电池厂商要求交流纹波电压<0.5%的直流电压。例如,当一节12V的电池上出现20kHz,100mV的交流电压纹波时,就可能导致内阻测试结果不稳定。

有纹波干扰时如何测内阻?

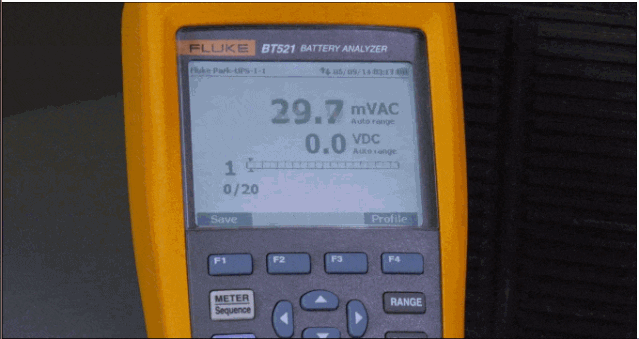

福禄克BT500系列蓄电池内阻测试仪集成了纹波电压测试功能,具备20KHz的高带宽下的真有效值测试能力,精度更是达到0.1mV。当发现内阻测试结果不稳定时,可先使用纹波电压测试功能,确认是否存在过高的纹波电压。

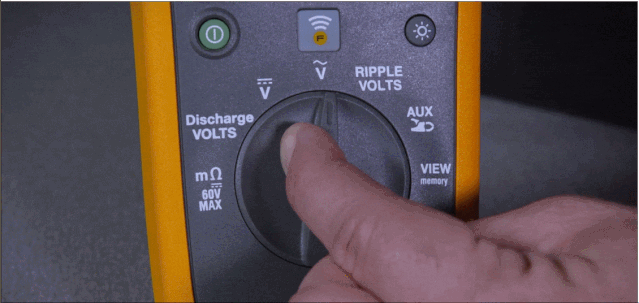

Fluke500系列福禄克蓄电池内阻测试仪

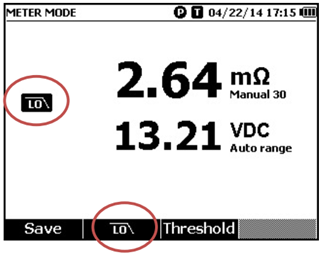

Fluke500蓄电池内阻测试仪除了电路本身的抗干扰设计以外,还特别设计了数字滤波器,可以在纹波较大的情况下开启使用。
数字滤波器
纹波电压的测试频次

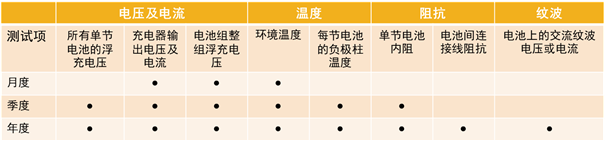

美国电气和电子工程师协会推荐的IEEEStd1188™-2005蓄电池维护标准中建议用户每年测试一次电池纹波。
纹波电压测试频率
文章来源于FLUKE福禄克
