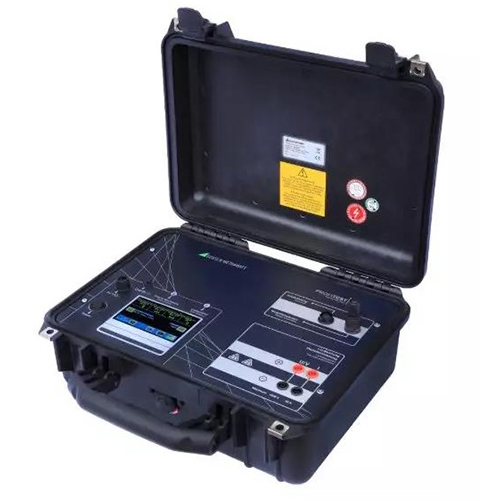

光伏组件峰值功率测量及IV曲线测试仪PROFITESTPV1500。PROFITESTPV1500可测量光伏模块以及字符串或阵列的iv曲线。通过专利程序,该设备可以直接在光伏系统的安装位置测量和计算峰值功率ppk、r和rp。计算结果和图表可以显示在内部彩色的tft显示屏上。因此,光伏系统的质量控制可以快速、经济地进行。这种简单而有意义的实际检查服务于客户的要求,也符合安装程序的要求。在那之外PROFITESTPV1500也适合作为研究和开发目的的工具。

光伏组件峰值功率测量及IV曲线测试仪PROFITESTPV1500产品特点

■外壳:坚固的塑料外壳,防水,防破碎,防尘(ip67),易于打开,双步闩锁,自动压力均衡阀,舒适,橡胶超模手柄,耐用的塑料箔前板。所有连接器在前板。

■测量和评估单元:工业级pc,闪存数据存储512Mb(足以进行多次测量)

■无机械移动部件,如固定磁盘、排气或类似部件

■采样率较大值。100kHz,分辨率12位

■测量精度为i-v特性更好的1%,为峰值性能±5%,4线测量引线,避免了电压测量中的系统误差

■测量周期单次测量0.02秒(100对测量值)辐照参考传感器(phox)与集成pt1000温度传感器

■可选择的额外测量被测试的模块的背面温度其他市售的irrad

■测量范围可以相互组合

■测量仪器自动选择较好测量范围

■该器件只能用于电流有限直流电源(光伏发电机)的测试

■显示适合日光的彩色tft显示屏,带led背光,分辨率480x272像素,高对比度

■由显示屏直接在设备上的触摸功能驱动的操作菜单

■或者使用ms-windows®应用程序进行操作和分析,通过独立的usb进行通信

■电压供应锂离子电池11.25v/8.8ah/99.6wh(连续运行约8h)

■外置电源,输入范围广,90-264vac,47-63hz,ul认证,功率40w

■内部自动电池充电控制器,带有过载保护显示在外壳的前端控制led的充电状态连续测量

■尺寸宽度:40.6厘米,高度:17.5厘米,深度:33厘米,重量:约8.5公斤

■存储及使用条件

PV1500产品包含

带提手的坚固塑料外壳中的测量仪器

■电池电源、用于电池充电和线路操作的外部电源

■4线引线(10米,根据要求提供其他)

■校准的辐照传感器(单晶硅)和带铅的集成温度传感器pt1000

■用于连接评估pc的usb电缆

■用于mswindows®xp、vista、7、8、8.1、10的控制软件

■印刷用户手册

■外部安全开关1500v/20a,断开PROFITESTPV1500和发电机之间的所有电线

■用于引线和传感器的铝制外壳



PV1500可选件

适用于mswindows的软件,用于自动生成测试报告(PROFITESTPV1500报表)

■单独调整的测试引线和延长线

■用于多种模块技术的校准辐射参考传感器



保修我们对生产和材料缺陷的保修从购买之日起24个月的保修,以及评估软件的免费更新。
