先进的光功率分析工具能够快速简单地进行效率测量

先进的光功率分析工具能够快速简单地进行效率测量设计用于光伏系统的效率测量、故障排除和维护。本文章介绍的是欧洲使用了很长时间的功能强大的功率分析工具用于光伏系统的维护故障分析和效率测量。为了确保来自光伏系统的最大产量,重要的是要检查由光伏模块产生的DC功率转换为馈送到电气装置的AC功率的效率。效率是通过测量逆变器直流侧和交流侧的电压和电流,并使用测量值计算直流和交流功率来确定的。或者,直流或交流功率可以在几秒钟内使用朝海太阳能钳直接在逆变器的任何一侧测量。电源线夹简单地夹在电缆上测量电流,所提供的串联连接器可用于在光伏组件连接到逆变器时测量直流电压,从而在系统运行时提供准确的电源真有效值读数。

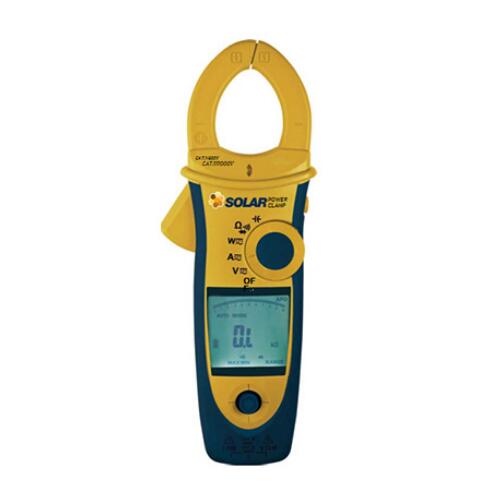

光功率分析工具
光功率直流钳形表简化和加速了确定光伏系统效率的流程。光功率直流钳形表可以快速测量逆变器的AC和DC两端的电流和电压,给出系统运转时功率的真有效值读数。光功率直流钳形表可用于光伏系统安装时确认逆变器工作是否正确,光功率直流钳形表用于维护和安装后的故障排除。除了功率和效率的测量,光功率直流钳形表的谐波分析功能是逆变器故障查找的方法之一。  光功率分析工具建议说:由于光伏系统的生命周期在25年以上,定期检查和测试是有必要的,可以保证系统在高效的工作。大多数逆变器的使用寿命比整个系统的使用寿命短得多,因此作为系统检查和测试的一部分,需要特别注意,以确保最佳的系统投资回报和功率输出。

高水平的AC/DC功率测量
MC4测试线缆用于DC功率测量(其他可选)
日功率因素测量和25次谐波分析用于逆变器性能分析.。效率测量好工具,坚固,结实,手持便携,背光显示和内置线缆照明手电筒-狭窄和黑暗空间使用的理想选择a钳形万用表全部功能。
太阳能电源线夹是专为对交流和直流系统的功率测量和分析以及进行诊断检查感兴趣的安装人员和技术人员设计的。
安装光伏系统时可使用太阳能钳位器,以确保逆变器正常运行,或在调试后对光伏系统进行维护和故障排除。如果光伏系统在已知的辐照度和温度条件下没有产生预期的功率水平,这可能表明系统中的一个或多个组件出现故障。
类似地,逆变器交流输出谐波的存在可能指示逆变器内的故障。除了功率和效率测量外,太阳能钳位的谐波分析功能还可以作为检测逆变器内部故障的手段。
由于光伏系统的使用寿命超过25年,因此有必要使用进口欧洲标准的成熟光功率分析,效率测量的工具进行定期检查和测试,以确保其有效运行。

有功功率
功能 范围 精度
ACW / DCW 0.000kW – 599.9kW A, error*V, reading + V, error *A, reading

光功率分析工具电压

功能 范围 精度
DCV 0.00 – 999.9V ± (0.7% + 2dgt)
ACV 0.00 – 999.9V ± (1.0% + 5dgt)
LPF (ACV) 0.00 – 999.9V ± (1% + 5dgt) @ 50Hz - 500Hz
± (5% + 5dgt) @ >60Hz - 400Hz
Resolution (all) 0.01 V

光功率分析工具电流

功能 量程 精度
DCA 0.00A – 99.99A 100.0A - 599.9A ± (1.5% + 0.2 A)
± (1.5% + 5dgt)
ACA 0.10A – 599.9A ± (1.5% + 5dgt) 50Hz - 60 Hz
± (2% + 5dgt) >60Hz - 500 Hz
LPF 0.10A – 599.9A ± (1.5% + 5dgt) 50Hz - 60 Hz
ACA   ± (5% + 5dgt) >60Hz - 500 Hz

光功率分析工具峰值保持:峰值最大值/峰值最小值

功能 量程 精度
ACV 140.0V 140.0V ± (3.0 % + 15dgt)
ACA 140.0A 850A ± (3.0% + 15dgt)

光功率分析工具频率

功能 量程 精度
Frequency 20.00Hz - 9.999kHz ± (0.5% + 3dgt)

光功率电流钳形表总谐波失真

功能 量程 精度
ACA /ACV 0.1 – 99.9% ± (3.0% + 10dgt)
Resolution 0.1%

Harmonic Order 量程 精度
H01 ~ H12 0.1 – 99.9% ± (5% + 10dgt)
H13 ~ H25 0.1 – 99.9% ± (10% + 10dgt)
Resolution 0.1%

光功率电流钳形表浪涌电流

功能 量程 精度
ACA 0.00A - 99.99A
100.0A - 599.9A
± (2.5 % + 0.2A)
± (2.5 % + 5dgt)

光功率电流钳形表功率因数

量程 -1.00 - 1.00
Resolution 0.01
Basic 精度 ± 3°± 1dgt

光功率电流钳形表电阻、连续性和二极管

功能 量程 精度
Resistance 0.0Ω - 999.9Ω
1.000 kΩ -99.99 kΩ
± (1.0% + 5dgt)
± (1.0% + 3dgt)
Continuity 0.0Ω - 999.9Ω ± (1.0% + 5dgt)
Diode 0.40 ~ 0.80V ± 0.1V

光功率电流钳形表电容

功能 量程 精度
Capacitance 0.000 μF - 4000 μF ± (1.9% + 8dgt)
Resolution 0.001 μF max

光功率数字钳形表标准

Safety IEC 61010
Power Requirement Single 9V battery
Battery life ~ 100 hours (alkaline battery)
尺寸 87 mm (W) x 239 mm (L) x 51 mm (H)
