OmniScanMX2探伤仪设置奥林巴斯新品原装超声探伤仪

新品原装OmniScan产品系列设计奥林巴斯库存全新进口厂家直销。OmniScan产品系列设计利用NDT SetupBuilder进行设计:NDT SetupBuilder是一款基于PC机的新开发的软件,有助于创建检测设置,并显示声束的模拟图像。这个软件具有多种功能,可方便、快速地制定全面的检测方案,这些方案可被直接导入到OmniScanMX2仪器中。其设计范围:可在Olympus工件数据库中选择适当的楔块和探头;可即时模拟声束在材料中的传播轨迹;可在不同视图中显示并调整工件、探头、焊缝及声束的情况,这些视图如:侧视图、端视图、顶视图或3维视图;可体现很常检测的材料和工件,如:平板、焊接管道的周向或轴向区域;可拷贝并以镜像方式显示已有的组,从而可快速完成多探头配置。

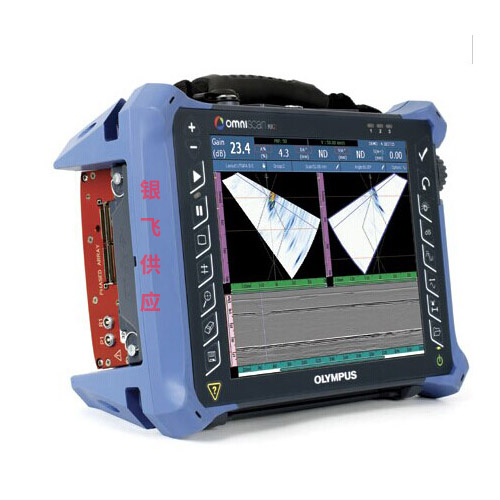

超声探伤仪
利用OmniScanMX2探伤仪器进行设置创建设置很有效的方法是在NDT SetupBuilder中以模拟方式创建设置,然后再通过SD卡或USB钥匙将设置直接导入到OmniScan。进行采集之前,只需在仪器中进行几项基本操作,如:设置闸门和范围。由于OmniScan具有以下几个特性:用户也可以在仪器中非常方便地创建设置;自动探头识别;直观的向导,互动帮助菜单可指导用户完成设置创建的每一步;焊缝覆盖与声线跟踪模拟;组拷贝选项,用于快速完成多组的配置。
利用OmniScanMX2超声探伤仪进行采集:得益于NDT SetupBuilder和OmniPC两种配套使用的软件,OmniScanMX2得以专用于校准和采集操作。不过如果用户愿意,也可以直接在OmniScan使用方便的宽大触摸屏上完成检测的所有步骤。

OmniScan超声探伤仪校准为完成一项符合规范的检测,仪器中的校准向导可以保证每组中的每个聚焦法则都直接等同于一个单通道常规探伤仪。用户在完成所要求的校准过程中,会得到向导的分步指导。所校准的项目包括声速、楔块延迟、灵敏度、TCG、DAC、AWS及编码器。现在,仪器可以自动完成TOFD PCS校准与直通波矫直的操作。
OmniScan采集:在进行手动、单线或光栅编码扫查时,OmniScanMX2可以方便地对检测参数进行配置。采集数据可以不同的视图形式实时显示在屏幕上,用户还可以将数据存储于具有热插拔功能的SD卡或USB 2.0设备中(比如:智能布局,很多可配置8组;全屏模式,可更好地显示缺陷;可以使用不同的闸门组合对同步和测量进行处理)。
利用OmniPC探伤仪进行数据分析OmniPC是一款新软件程序,不仅具有与OmniScan相同的用户界面、分析功能和报告功能,而且具有更大的灵活性,可以在个人电脑中运行。
使用了OmniPC,OmniScan仪器就可以集中进行扫查操作,同时用户可以在个人电脑中对采集的数据进行分析。这个软件还可与超大屏幕一起使用,以提高图像的可视性,此外,计算机键盘的快捷方式会使操作更迅速。

利用OmniScanMX2进行数据分析:数据光标、参考光标与测量光标用于缺陷的定量。扩展的数据库、预先定义的三角学参数列表、陷缺相对于轴的统计数据、体积位置信息、基于规范的合格标准以及腐蚀成像的统计数据等。在进行离线闸门重新定位的操作中,视图可被链接在一起,进行交互式分析和自动更新。优化的预置布局可对缺陷的长度、深度和高度进行快速方便的定量。报告制作:OmniScanMX2和OmniPC都可以生成包含缺陷报表的报告。缺陷报表很多可列有8个读数,如:波幅、位置和缺陷大小。用户可以根据需要对报告自行定制,可添加更多的读数,可为每个缺陷指示添加注释,还可以将报告保存为HTML文件。声线跟踪(RayTracing)工具可在焊缝剖面图中表明缺陷指示的位置。高分辨率图像可被插入到所有相关的检测参数中。
