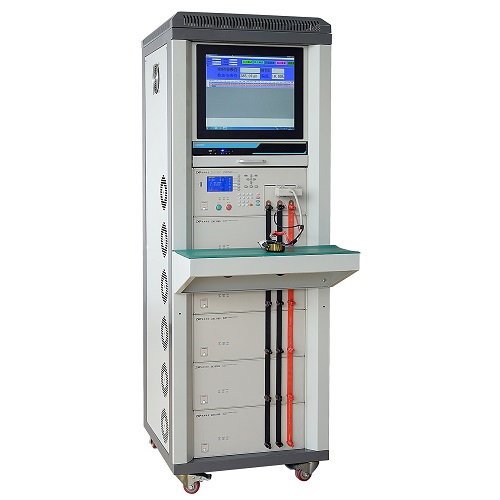

ZX1378X150A测试系统由ZX1378M直流偏置电流源+5台ZX1378S电感器

ZX1378X150A电感器直流偏置电流源测试系统由一台ZX1378M直流偏置电流源+5台ZX1378S组成,测试频率50Hz~200kHz,1.2万多个频率点。加上工控电脑组成的最大可以到150A的电感器叠加电流测试分析系统,同时输出电压高达11V,提供0-150A恒流输出,电脑软件支持用户设定电流进行列表扫描,并存储数据。ZX1378X150A电感器直流偏置电流源测试系统可靠稳定抗冲击能力强,过载报警指示并切断输出,图形化操作的中英文界面ZX1378X150A电感器直流偏置电流源测试系统经广大客户使用测试数据与国际大厂重合度高。电流列表扫描可选电感剩余率dL(%) 或 电感下降率Δ%显示。

ZX1378X150A

ZX1378X150A电感器直流偏置电流源测试系统性能特点
测试参数C、L、X、B、R、G、D、Q、ESR、Rp、θ、|Z|、|Y|、P,最大输出电压11V(所有电流情况下均可输出11V电压!!!),0.25mA精细的电流步进,单一电流、步进扫描两种电流输出方式。测试电平10mV-2Vrms,最大允许直流电阻 Rmax=Vmax/I (Ω)(Rmax的计算请参照用户手册说明)。最大允许电感量 Lmax=Vmax/(di/dt) (mH)(Lmax的计算请参照用户手册说明),图形化操作,中英文界面,基本准确度 0.05% 精度表为准。工控电脑系统及软件,支持列表数据扫描及存储,电流列表扫描可选电感剩余率dL(%) 或 电感下降率Δ%显示。


ZX1378X150A 最大150A, 直流偏置电流源电感测试系统配置。以下系统实际上是1台主机加5台从机的叠加,规格参数参考如下表格,也可咨询银飞专业客服工作人员:

技术参数

型号

ZX1378M

ZX1378MX

ZX1378S

显示

4.3" LCD

4.3"  LCD

LED指示灯

操作

实体按键+脚控开关

实体按键+脚控开关

受控于主机

支持测量频率

0Hz-2MHz

电流范围

0-25A

0-25A

单台25A,可叠加8台,共225A

电流

量程

0mA-1.000A

1.000A-5.000A

5.0A-225A

步进

0.25mA

1.25mA

6.25mA*N(联机台数)

扫描调整时间

4ms-3600s

10ms-3600s

20ms-3600s

最大输出电压

11V(所有电流情况下均可输出11V电压!!!)

最大允许直流电阻

Rmax=Vmax/I  (Ω)(Rmax的计算请参照用户手册说明)

最大允许电感量

Lmax=Vmax/(di/dt)  (mH)(Lmax的计算请参照用户手册说明)

量程方式

自动

启动及停止控制方式

START/STOP实体按键、4种脚控、总线

连续加载最大电流时间

保守2-3h,不间断输出

功能

仪器故障自检;99组自定义文件管理;中英双语;SCPI指令集

接口

RS232、SlaverLink

SlaverLink

体积(WxHxD)

430mmx178mmx465mm

重量(净重)

19kg


ZX1378X150A电感器直流偏置电流源测试系统测试速度 快速:50次/秒、中速20次/秒、慢速6次/秒 (1kHz以上频率)。信号源输出阻抗30Ω、100Ω、10/CC,触发方式内部、手动、自动、外部、总线。校准功能开路/短路,全频清零、点频清零,更多功能联系我们ZXP致新精密
