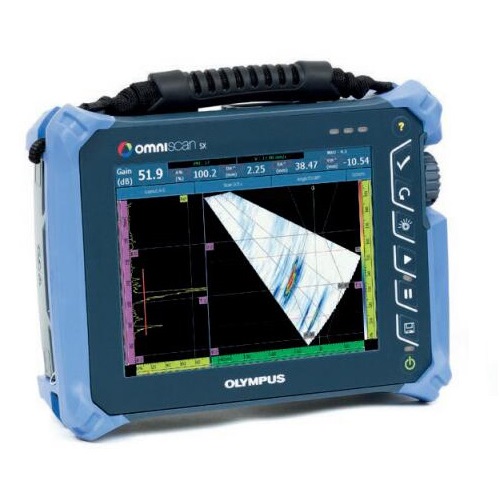

奥林巴斯Olympus20多年探索相控阵技术的经验超声探伤仪OmniScanSX更小巧、更轻便，单组性能强，OmniScanSX在其8.4英寸触摸屏上使用了合理简化的新型软件界面。OmniScanSX是一款单组无模块仪器，针对检测要求较低的应用，这款主机设计紧凑轻便操作极为方便，性价比极高。双轴编码与数据归档性能让用户测试更方便快捷便利。常规UT、TOFD和16:64PR相控阵性能让奥林巴斯Olympus20多年探索相控阵技术得到升华和提升。

显示OmniScan界面的8.4英寸触摸屏Olympus超声探伤仪在校准方面：为完成一项符合规范的检测，仪器中的校准向导可以保证每组中的每个聚焦法则都直接等同于一个单通道常规探伤仪。在完成所需的校准过程时，用户将收到向导的逐步指导。校准项目包括声速、楔形延迟、灵敏度、tcg、dac、aws和编码器。超声探伤仪可以自动完成TOFD PCS校准与直通波矫直的操作。

超声探伤仪设置方面可以在设计紧凑轻便的NDT SetupBuilder中为检测进行设置，然后再通过SD卡或USB钥匙，将设置直接导入到OmniScanSX仪器。进行采集之前，只需在Olympus超声探伤仪中进行几项基本操作，如：设置闸门和范围。由于奥林巴斯Olympus超声探伤仪具有以下特点，用户可以轻松地在仪器中创建设置。：• 自动探头识别• 单步骤、预先配置应用的向导• 焊缝覆盖与声线跟踪模拟。

Olympus超声探伤仪不无自豪地为广大用户推出了很新研制的显示OmniScan界面的8.4英寸触摸屏的OmniScanSX，这是一款积累了20多年探索相控阵技术的经验，体现了OmniScan精华的探伤仪。为了更加方便地使用仪器，无论您想在计算机中完成数据分析，还是希望您的OmniScan仪器采集完数据后继续在现场进行数据分析，OmniPC或TomoView都是很理想的与OmniScan配套使用的软件工具。

OmniScanSX8.4英寸触摸屏的有两种型号：SX PA超声探伤仪和SX UT超声探伤仪。SX PA是一款16:64PR相控阵单元，与仅具有UT通道的SX UT一样，也配备了一个常规UT通道，可以进行脉冲回波、一发一收或TOFD检测。与OmniScan MX2相比，OmniScanSX重量轻33 %，体积小50 %，具有OmniScan产品前所未有的更为轻巧便携的性能。



相控阵技术采集功能全

在进行手动、单线或光栅编码扫查时，OmniScanSX可以方便地对检测参数进行配置。采集数据可以用户选择的视图形式实时显示在屏幕上，用户还可以将数据存储于具有热插拔功能的SD卡或USB 2.0设备中。

• 智能布局

• 全屏模式，可更好地显示缺陷

• 可以使用不同的闸门组合对同步和测量进行处理数据分析和报告制作

• 数据光标、参考光标与测量光标用于缺陷的定量。

• 扩展的数据库、预先定义的三角学参数列表、缺陷相对于轴的统计数据、体积位置信息、基于规范的合格标准、腐蚀成像的统计数据等等。

• 在进行离线闸门重新定位的操作中，视图可被链接在一起，进行交互式分析和自动更新。

• 优化的预置布局可对缺陷的长度、深度和高度进行快速方便的定量。
