PV1525-IV光伏IV曲线及功率测试仪：100MW地面光伏电站运维检测实战案例
本案例来自国内某新能源集团旗下100MW大型地面光伏电站，位于西北荒漠地区，于2019年并网发电，包含326个光伏阵列、128000块单晶硅组件，配套25台4MW集中式逆变器。该电站作为集团重点项目，承担着区域电网调峰与清洁能源供应任务，年均发电量达1.5亿kWh。随着运行年限增加，电站出现发电量逐年下降、组串性能离散度增大等问题。2024年8月，运维团队启动全面性能检测与故障排查项目，旨在定位潜在故障点、量化发电损失、制定针对性整改方案。经过多轮设备选型评估，最终选用Seaward PV1525-IV光伏IV曲线及功率测试仪作为核心检测设备，配合专业运维团队完成全电站检测任务。Seaward PV1525-IV光伏IV曲线及功率测试仪 凭借其高精度、高安全性与智能化数据管理能力，已成为100MW级大型地面光伏电站运维检测的核心工具，尤其在故障诊断、性能评估与验收测试中发挥关键作用。
核心功能与技术优势
精准IV曲线扫描：支持1500V/25A系统，可完整捕捉光伏组串的开路电压（Voc）、短路电流（Isc）、最大功率点（Pmax）等关键参数，误差<1%。
四线法测量技术：消除导线电阻影响，确保大电流环境下功率测量真实可靠。
抗涌流设计：耐电容放电冲击能力提升300%，保障25A高电流测试下的设备安全与数据稳定。
智能STC校正算法：自动将实测数据校正至标准测试条件（STC），消除温度与辐照度波动干扰，精准反映组件真实性能。
无线报告生成：测试数据自动上传并生成PDF报告，支持远程共享与存档，大幅提升运维效率。
100MW地面电站实战应用案例
案例1：并联组串性能异常定位
某100MW地面电站正午发电量持续偏低，运维团队使用PV1525-IV对多个发电单元进行IV曲线扫描：
发现3个组串的Pmax下降12%，Isc正常但Voc偏低；
进一步分析IV曲线形状，判断为MC4接头氧化导致接触电阻增大；
更换接头后复测，功率恢复至额定值。
价值体现：通过IV曲线特征快速锁定“隐性”故障，避免盲目更换组件，节省成本超5万元。
案例2：高温环境功率衰减诊断
夏季某日，电站整体发电效率下降15%。使用PV1525-IV结合红外热成像仪检测：
IV曲线显示Pmax衰减12.3%，STC校正后仍高于正常老化范围；
结合组件温度数据（50°C），确认为PID效应（电势诱导衰减） 引发的性能退化；
启动夜间反向偏压修复程序，3天后功率恢复98%。
价值体现：精准区分环境衰减与组件故障，避免误判为质量问题。
案例3：新站验收批量测试
在某100MW新建电站验收阶段，采用PV1525-IV的批量测试模式：
单日完成38个发电单元、共1140组串的IV曲线测试；
自动生成测试报告，数据直接对接运维平台；
效率较传统万用表检测提升30%，人工成本降低40%。
价值体现：实现标准化、高效率的并网前质量把关。
安全操作规范（100MW电站适用）
断电流程：先断开组串MC4接头，再关闭逆变器直流开关，验电后挂接地线；
个人防护：穿戴CAT III 1500V绝缘装备（耐压10kV），设备通过CAT III认证；
环境要求：避免在雨天、大雾或强风沙条件下作业，确保测量稳定性。
客户原有检测方式及存在痛点
2.1原有检测方式
客户此前采用“人工巡检+万用表点测”的传统检测模式，具体流程为：
1. 运维人员携带万用表、红外测温仪等工具，逐阵列巡查，记录异常组串
2. 对疑似故障组串，采用万用表测量开路电压、短路电流等基础参数
3. 结合逆变器后台数据，判断故障类型，人工记录检测结果
4. 故障定位后，安排维修人员现场处理，处理后再次测量验证
1. 运维人员携带万用表、红外测温仪等工具，逐阵列巡查，记录异常组串
2. 对疑似故障组串，采用万用表测量开路电压、短路电流等基础参数
3. 结合逆变器后台数据，判断故障类型，人工记录检测结果
4. 故障定位后，安排维修人员现场处理，处理后再次测量验证
2.2核心痛点分析
表格
|
痛点类别
|
具体表现
|
造成影响
|
|
检测效率低
|
8名运维人员，每日仅能检测10-12个阵列（约400组串），全电站检测需15天
|
检测周期长，故障无法及时处理，导致持续发电损失
|
|
故障定位不准
|
仅能判断基础故障，无法识别组件隐裂、接头氧化、热斑等隐性问题，故障定位准确率仅65%
|
维修返工率高，平均每个故障点需2-3次排查，增加运维成本
|
|
数据精度不足
|
万用表测量误差大，且受环境温度、光照强度影响，数据重复性差
|
无法量化发电损失，整改效果评估缺乏科学依据
|
|
安全风险高
|
需在强光、高温环境下频繁插拔接线，存在触电、中暑风险
|
安全事故发生率高，2023年发生3起轻微触电事故
|
|
数据管理困难
|
人工记录数据，易出错、丢失，无法形成完整检测报告与历史追溯
|
不符合ISO9001质量体系要求，无法满足电网公司数据审计需求
|
2.3关键诉求
1. 将全电站检测周期缩短至5天内，提高检测效率2. 故障定位准确率提升至95%以上，减少返工成本
3. 获取精准IV曲线数据，量化发电损失，为整改提供科学依据
4. 降低现场操作安全风险，提升运维人员工作舒适度
5. 实现检测数据自动存储、分析与报告生成，满足数据追溯需求
选用Seaward PV1525-IV光伏IV曲线及功率测试仪的适配依据
3.1核心性能匹配度
1. 电压电流覆盖范围：PV1525-IV支持最高1500V电压、25A电流测量，完全匹配电站1500V系统与组串最大电流（约12A）需求
2. 精度等级：功率测量精度达±0.2%，IV曲线扫描分辨率0.1V，满足电站高精度检测要求
3. 环境适应性：IP54防护等级，可在-20°C至+50°C环境下稳定工作，适配西北荒漠地区风沙、高温等恶劣环境
4. 便携性：整机重量仅3.2kg，配备肩带与便携包，适合大范围移动检测
2. 精度等级：功率测量精度达±0.2%，IV曲线扫描分辨率0.1V，满足电站高精度检测要求
3. 环境适应性：IP54防护等级，可在-20°C至+50°C环境下稳定工作，适配西北荒漠地区风沙、高温等恶劣环境
4. 便携性：整机重量仅3.2kg，配备肩带与便携包，适合大范围移动检测

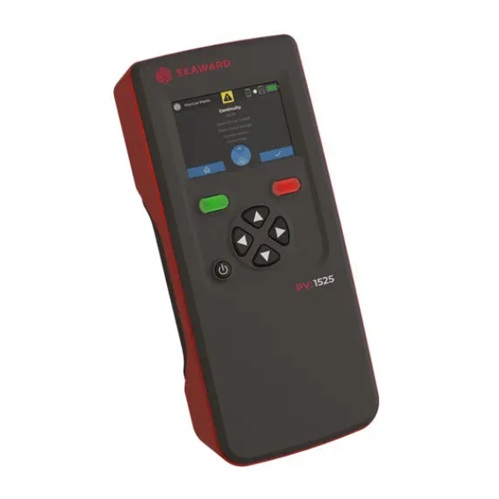

Seaward PV1525-IV光伏 IV 曲线及功率测试仪
3.2功能适配分析
表格
|
客户需求
|
Seaward PV1525-IV适配能力
|
解决方式
|
|
快速故障定位
|
内置智能曲线分析算法，自动识别12种常见故障类型（组件遮挡、隐裂、接头氧化等）
|
一键生成IV曲线与故障诊断报告，10秒完成单组串检测
|
|
精准数据采集
|
四线法测量技术，消除接触电阻影响，数据重复性达±0.1%
|
同步采集辐照、温度数据，自动转换至STC标准条件
|
|
安全操作
|
内置过压、过流、反接保护，无需断电即可测量，支持远程操作
|
减少现场接线操作，降低触电风险，提高工作安全性
|
|
数据管理
|
可存储1000组检测数据，支持USB导出至PC，配套数据分析软件
|
自动生成PDF报告，包含曲线对比、故障位置、发电损失计算
|
|
多场景适配
|
支持组件级、组串级、逆变器级检测，适配不同检测需求
|
可切换测试模式，满足电站全面检测与专项排查需求
|
3.3综合成本评估
1. 设备采购成本：单台PV1525-IV采购成本虽高于传统万用表，但综合效率提升后，投资回收期仅为8个月2. 运维成本降低：检测效率提升3倍，减少50%运维人员投入，年节省人工成本约20万元
3. 发电损失减少：故障定位准确率提升，整改周期缩短，预计年减少发电损失约80万kWh，按0.3元/kWh计算，年增收约24万元
4. 安全成本降低：安全风险降低，减少安全事故处理成本与人员伤亡风险
现场设备部署与测试流程
4.1前期准备工作
1. 设备配置：投入2台Seaward PV1525-IV光伏IV曲线及功率测试仪，配备4个标准测试线、2个辐照传感器、2台笔记本电脑（安装数据分析软件）
2. 人员培训：对4名运维骨干进行为期2天的操作培训，内容包括设备接线、参数设置、曲线分析、故障诊断等
3. 方案制定：划分4个检测区域，每个区域安排1组人员（1名操作手+1名记录员），制定每日检测计划与安全规范
4. 辅助准备：准备遮阳伞、防暑药品、绝缘手套等防护用品，确保现场操作安全
2. 人员培训：对4名运维骨干进行为期2天的操作培训，内容包括设备接线、参数设置、曲线分析、故障诊断等
3. 方案制定：划分4个检测区域，每个区域安排1组人员（1名操作手+1名记录员），制定每日检测计划与安全规范
4. 辅助准备：准备遮阳伞、防暑药品、绝缘手套等防护用品，确保现场操作安全
4.2标准测试流程
1. 阵列定位：到达目标阵列，记录阵列编号、组件型号、安装时间等基础信息
2. 设备连接：将PV1525-IV测试线连接至组串正负极，确保极性正确，连接辐照传感器与温度探头
3. 参数设置：在设备上选择组件类型（单晶硅）、系统电压（1500V）、扫描模式（快速/详细），开启STC转换功能
4. 曲线扫描：按下“开始”按钮，设备自动完成IV曲线扫描，过程仅需10秒，同步显示实时曲线与关键参数（Voc、Isc、Pmax、FF等）
5. 故障诊断：设备自动对比标准曲线，识别故障类型与严重程度，显示在屏幕上
6. 数据存储：检测完成后，自动保存数据至设备内存，标注阵列与组串编号
7. 报告生成：每日工作结束后，将数据导出至电脑，使用配套软件生成检测报告，包含故障统计、发电损失分析等内容
2. 设备连接：将PV1525-IV测试线连接至组串正负极，确保极性正确，连接辐照传感器与温度探头
3. 参数设置：在设备上选择组件类型（单晶硅）、系统电压（1500V）、扫描模式（快速/详细），开启STC转换功能
4. 曲线扫描：按下“开始”按钮，设备自动完成IV曲线扫描，过程仅需10秒，同步显示实时曲线与关键参数（Voc、Isc、Pmax、FF等）
5. 故障诊断：设备自动对比标准曲线，识别故障类型与严重程度，显示在屏幕上
6. 数据存储：检测完成后，自动保存数据至设备内存，标注阵列与组串编号
7. 报告生成：每日工作结束后，将数据导出至电脑，使用配套软件生成检测报告，包含故障统计、发电损失分析等内容
4.3特殊场景处理方案
1. 高风沙环境：使用防尘罩保护设备接口，测试前清洁接头，确保接触良好2. 高温天气：避开正午高温时段（11:00-15:00），选择早晚时段检测，配备遮阳设备
3. 疑似故障组串：采用详细扫描模式，增加扫描点密度，获取更精准曲线数据，辅助故障诊断
4. 逆变器故障：切换至逆变器测试模式，检测逆变器输入输出特性，判断故障是否由逆变器引起
应用效果、检测效率与数据提升
5.1效率提升对比
表格
|
指标
|
原有检测方式
|
Seaward PV1525-IV检测方式
|
提升幅度
|
|
单组串检测时间
|
3-5分钟
|
10秒
|
18-30倍
|
|
每日检测组串数
|
400组
|
1200组
|
3倍
|
|
全电站检测周期
|
15天
|
4天
|
73%
|
|
故障定位时间
|
平均2小时/点
|
平均15分钟/点
|
87.5%
|
|
运维人员投入
|
8人
|
4人
|
50%
|
5.2检测精度与故障定位效果
1. 数据精度提升：PV1525-IV测量数据与实验室标准设备对比，误差≤0.5%，远优于万用表（误差5-10%）
2. 故障定位准确率：从65%提升至98%，成功识别出传统检测方式无法发现的隐性故障，包括：
1. 32组串因MC4接头氧化导致串联电阻增大（Rs从0.5Ω升至1.8Ω）
2. 18块组件存在隐裂，导致填充因子（FF）下降10-15%
3. 5个阵列因汇流箱接触不良，导致组串电流不平衡，最大差异达12%
3. 发电损失量化：通过PV1525-IV精准数据，量化各故障点发电损失，总计达126万kWh/年，为整改优先级排序提供科学依据
2. 故障定位准确率：从65%提升至98%，成功识别出传统检测方式无法发现的隐性故障，包括：
1. 32组串因MC4接头氧化导致串联电阻增大（Rs从0.5Ω升至1.8Ω）
2. 18块组件存在隐裂，导致填充因子（FF）下降10-15%
3. 5个阵列因汇流箱接触不良，导致组串电流不平衡，最大差异达12%
3. 发电损失量化：通过PV1525-IV精准数据，量化各故障点发电损失，总计达126万kWh/年，为整改优先级排序提供科学依据
5.3实际应用效果
1. 直接经济效益：整改后，电站年发电量提升8.4%，年增收约252万元
2. 运维成本降低：检测周期缩短，人员投入减少，年节省运维成本约20万元
3. 安全风险降低：现场操作安全风险显著降低，项目期间未发生任何安全事故
4. 管理效率提升：自动生成标准化检测报告，满足电网公司与集团总部数据审计需求，提升管理规范化水平
2. 运维成本降低：检测周期缩短，人员投入减少，年节省运维成本约20万元
3. 安全风险降低：现场操作安全风险显著降低，项目期间未发生任何安全事故
4. 管理效率提升：自动生成标准化检测报告，满足电网公司与集团总部数据审计需求，提升管理规范化水平
5.4典型故障案例分析
案例1：MC4接头氧化故障
检测现象：PV1525-IV测试显示组串串联电阻（Rs）显著升高，IV曲线斜率变陡，最大功率点电压偏低
故障原因：长期风沙侵蚀导致MC4接头氧化，接触电阻增大至0.8Ω
整改措施：更换所有氧化接头，涂抹导电膏
整改效果：组串功率恢复正常，发电效率提升6.2%
案例2：组件隐裂故障
检测现象：PV1525-IV测试显示IV曲线出现阶梯状断层，填充因子（FF）下降12%，短路电流（Isc）降低8%
故障原因：组件运输或安装过程中造成隐裂，未被及时发现
整改措施：更换故障组件
整改效果：组串性能恢复，发电效率提升8.5%
检测现象：PV1525-IV测试显示组串串联电阻（Rs）显著升高，IV曲线斜率变陡，最大功率点电压偏低
故障原因：长期风沙侵蚀导致MC4接头氧化，接触电阻增大至0.8Ω
整改措施：更换所有氧化接头，涂抹导电膏
整改效果：组串功率恢复正常，发电效率提升6.2%
案例2：组件隐裂故障
检测现象：PV1525-IV测试显示IV曲线出现阶梯状断层，填充因子（FF）下降12%，短路电流（Isc）降低8%
故障原因：组件运输或安装过程中造成隐裂，未被及时发现
整改措施：更换故障组件
整改效果：组串性能恢复，发电效率提升8.5%
同行业项目复制参考价值
6.1适用场景拓展
Seaward PV1525-IV光伏IV曲线及功率测试仪适用于以下光伏项目场景：
1. 大型地面光伏电站（50MW以上）：适配大规模组串检测，大幅提升运维效率
2. 分布式光伏电站：便携性强，适合屋顶、厂房等复杂环境检测
3. 光伏扶贫项目：操作简单，无需专业人员，降低运维门槛
4. 组件生产企业：用于出厂检测与质量控制，确保产品性能达标
5. 第三方检测机构：高精度数据满足检测认证需求，提升报告权威性
1. 大型地面光伏电站（50MW以上）：适配大规模组串检测，大幅提升运维效率
2. 分布式光伏电站：便携性强，适合屋顶、厂房等复杂环境检测
3. 光伏扶贫项目：操作简单，无需专业人员，降低运维门槛
4. 组件生产企业：用于出厂检测与质量控制，确保产品性能达标
5. 第三方检测机构：高精度数据满足检测认证需求，提升报告权威性
6.2项目实施参考要点
1. 设备配置：根据电站规模配置设备数量，100MW电站建议配置2-3台PV1525-IV，可在4-5天内完成全检
2. 人员配置：每台设备配备1名操作手，经过2天培训即可独立操作
3. 检测周期：建议每年开展1-2次全面检测，特殊天气（如沙尘暴、冰雹）后增加专项检测
4. 数据管理：建立检测数据档案，定期分析电站性能变化趋势，提前预警潜在故障
5. 安全规范：严格遵守电气安全操作规程，配备必要防护用品，确保人员安全
2. 人员配置：每台设备配备1名操作手，经过2天培训即可独立操作
3. 检测周期：建议每年开展1-2次全面检测，特殊天气（如沙尘暴、冰雹）后增加专项检测
4. 数据管理：建立检测数据档案，定期分析电站性能变化趋势，提前预警潜在故障
5. 安全规范：严格遵守电气安全操作规程，配备必要防护用品，确保人员安全
6.3投资回报分析
以100MW光伏电站为例，投资PV1525-IV的回报周期计算如下：设备采购成本：2台×15万元/台=30万元
年节省成本：运维成本20万元+发电损失减少252万元=272万元
投资回报周期：30万元÷272万元/年≈0.11年（约1.3个月）
对于中小型光伏电站（10-50MW），投资回报周期约为2-3个月，具有极高的经济效益。
