功率分析仪的操作分享

        功率分析仪主要用于测量功率转换装置的功率、效率等参数,如电机、变频器和变压器。目前,它广泛应用于混合动力汽车、电动汽车、太阳能发电、风力发电、变频器、变频电机和燃料电池的功率计算和分析。然而,温升通常使用数据采集器进行测量——这导致了不同测试平台之间的同步问题。

        在需要检测家用电器的情况下,如冰箱、电饭煲、电磁炉等家用电器,在不同的工作条件下检测相应的电参数与温升之间的关系,往往需要一起收集电参数和温度数据,以完成后续的数据分析。然而,许多客户仍在使用两种不同的设备来收集数据,然后根据时间进行分析。一个接一个地控制这个过程是非常麻烦的。如何解决这个问题?

        三种解决问题的方法

       横河功率分析仪WT系列和数字采集GP系列广泛应用于家用电器检测。然而,横河的功率分析仪和数字采集数据可以同对电参数和温升数据进行比较分析非常方便。

       下面介绍的三种方法是同步采集和分析功率分析仪和数采数据,您可以根据自己设备的实际情况进行选择。

       1.数据同步采集通过功率分析仪的DA输出和数采集数据。

       这种连接方法对功率分析仪有一定的要求,要求功率分析仪选择DA输出功能。功率分析仪的DA输出功能可以用模拟信号二次输出测量数据。用±5V满刻度直流电压输出电压、电流和有功功率,视功率、无功功率、功率因数、相位角、频率、电压峰值、电流峰值和积分值而定。WT310E支持4通道输出,WT332E/WT33E支持12通道输出,WT1800E支持20通道输出。

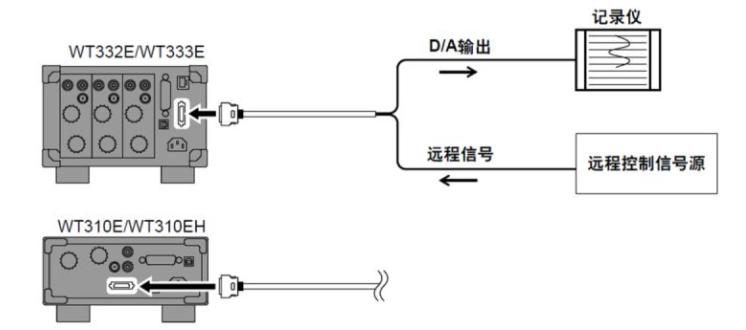

上述方法的具体接线及DA输出界面定义如下:

        该方法的优点是对数字采集不挑剔。只要功率分析仪具有DA输出功能,就可以采集功率分析仪的测量数据,然后通过线性转换获得特定的电参数。具体操作如下:

        将DA输出端的输出端连接到数字采集的模拟采集通道。将信号类型设置为DCV,量程设置为6V量程,然后利用线性变换将±5V的电压转换为相应的输出信号值。例如,DA通道1输出500ma量程时的IRMS值。这种线性变换可以设置为-5V、+5V、-500和500,单位设置为MA。如果设置为固定量程,则需要根据功率分析仪的量程调整数字采集线性变换的功率量程,DA输出的分辨率为16bit。因此,考虑到方便性,可以使用固定量程选择较大的量程,也可以使用手动量程将输出范围设置为固定值。

        2.选择WT通信和通信通道

        采用数字采集的WT通信和通信通道(GP或GM/E2和/MC)选择。这种方法对数字采集有一定的要求。横河数字采集需要WT通信和通信通道选择。如果购买时不选择这两个选项,也可以联系购买公司升级。这种连接方式的优点是数据通过以太网存储在数字采集的通信通道中,连接方式和设置非常简单,可以同时采集数百个电参数。具体连接方式如图:

功率分析仪通信连接


       3.采用横河数据采集软件GA10进行数据采集。

       如果您使用的功率分析仪和数字采集没有上述选项,也暂时不想升级,您可以购买横河数据采集软件GA10。该数据采集平台可以收集和分析功率分析仪的数据和数字采集的数据。连接图和方法2相同。通过通信端口和PC连接两台设备。连接后,可进行以下操作。

       介绍了功率分析仪和数字采集仪数据同步采集的三种方法。如果您有上述需求,您可以根据自己的需要进行选择。如果你有更好的方法,你可以留言一起讨论!
