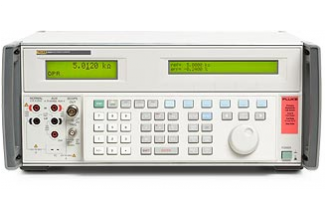

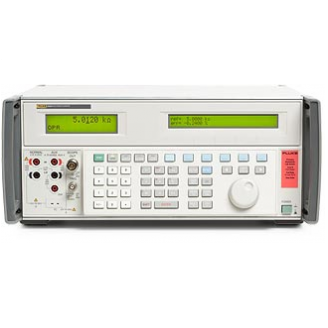

Fluke5502A多产品校准器
附带内部和外部的保护电路 可测量热电偶和热电偶模拟器 可直接输出电压、电流及其波形 可和MET/CAL软件结合实现全自动校准 可输出电阻、电容、模拟热电偶和RTD等 校准范围广泛的电子测量仪器 较强的保护电路，防止误操作对仪器造成损坏 便携式运输箱内置把手和轮子，带可拆卸前/后盖门，方便运输和现场校准 配合使用52120A跨导放大器，电流输出能扩展至100A直流和120A 交流 性价比良好的解决方案 功能众多，覆盖广泛的被校准对象 5502A多产品校准器......
产品描述
- 附带内部和外部的保护电路
- 可测量热电偶和热电偶模拟器
- 可直接输出电压、电流及其波形
- 可和MET/CAL软件结合实现全自动校准
- 可输出电阻、电容、模拟热电偶和RTD等
- 校准范围广泛的电子测量仪器
- 较强的保护电路，防止误操作对仪器造成损坏
- 便携式运输箱内置把手和轮子，带可拆卸前/后盖门，方便运输和现场校准
- 配合使用52120A跨导放大器，电流输出能扩展至100A直流和120A 交流
- 性价比良好的解决方案
功能众多，覆盖广泛的被校准对象
5502A多产品校准器是5500A的升级换代产品。可覆盖范围广泛的被校准对象，例如三位半及四位半数字多用表。5502A 附带内部和外部的保护电路，可帮助您方便携带和运输，并且安全的校准。5502A还可和MET/CAL软件结合实现全自动校准。对校准中低端电子测量仪器的解决方案来讲，5502A是理想的选择。
5502A可直接输出电压和电流，可输出各种电压、电流波形；5502A可同时输出电压、电流或者双路电压，实现相位控制，用来模拟直流和交流功率。5502A还可输出电阻、电容、模拟热电偶和RTD等。 5502A还可测量热电偶和热电偶模拟器。
5502A还有两个示波器校准选件，分别是300MHz示波器校准选件和600MHz校准选件。
使用福禄克52120A跨导放大器，5502A的电流输出还可从20.5A扩展到100A直流和120A交流。使用25匝和50匝线圈选件，更可产生高达6000A的等效电流。
5502A覆盖范围广泛的被校准对象，包括：
- 数字式和模拟式多用表
- 电流钳和钳形表
- 面板表
- 功率表
- 数据采集器
- 温度计（热偶及RTD）
- 各种类型的记录仪
- 过程校准器
- 功率谐波分析仪
- 很多其他类似的测量工具
| 被校准对象 | 福禄克校准器 | ||||
| 多产品校准器 | 高精度多功能校准器 | ||||
| 5080A | 5502A | 5522A | 5700A | 5720A | |
| 模拟指针表/面板表 | |||||
| 重负载表 | |||||
| 轻负载表 | |||||
| 数字多用表 | |||||
| 直流电压基本准确度 | 100 ppm | 50 ppm | 11 ppm | 6.4 ppm | 3.25 ppm |
| 3.5 位表(典型值 ± 0.3% dcV) | |||||
| 4.5 位表(典型值 ± 0.025% dcV) | |||||
| 5.5 位表(典型值 ± 0.015% dcV) | |||||
| 6.5 位表(典型值 ± 0.0024% dcV) | |||||
| 7.5 位表(典型值 ± 12 ppm dcV) | |||||
| 8.5 位表(典型值 ± 3.9 ppm dcV) | |||||
| 温度压力 | |||||
| 模拟RTD | |||||
| RTD 测温 | |||||
| 模拟热电偶 | |||||
| 热电偶测量 | |||||
| 压力模块 | 选件 | ||||
| 示波器校准选件 | 1 通道 | ||||
| 200 MHz 至 600 MHz | 200 MHz 选件 | 300 MHz 或 600 MHz 选件 | 600 MHz 选件 | ||
| 1.1 GHz | 选件 | ||||
| 2.1 GHz | |||||
| 3.2 GHz | |||||
| 6 GHz | |||||
| 25 ps快沿 | |||||
| 安规校准 | |||||
| 耐电压测试仪 | |||||
| 兆欧表 | 选件 | ||||
| 安装时 | |||||
| PATs | |||||
| 导通性测试仪 | 选件 | ||||
| 功率/电能 | |||||
| 瓦特表 | |||||
| 谐波分析仪 | |||||
| 闪变表 | PQ 选件 | ||||
| 相位表 | PQ 选件 | ||||
| 功率分析仪 | PQ 选件 | ||||
| 功率记录仪 | |||||
| 其他 | |||||
| 钳形表 | |||||
| LCR表 | 仅限CR | 仅限CR | |||
| 过程校准器 | |||||
| 数据采集器 | |||||
| 射频毫伏表 | 03选件 | 03选件 | |||
| # 校准器功能项目 | 8 | 11 | 11 | 5 |
5 |
| 功能 | 范围 |
1年技术指标 |
| 直流电压 | 0 至±1020 V |
50+1.5 |
| 直流电流 | 0 至±20.5 A |
100+7.6 |
| 交流电压 | 1 mV 至1020 V，10 Hz 至500 kHz |
300+18 |
| 电压/频率 | 1000 V@ 10 kHz/330 V@100 kHz | |
| 交流电流 | 29 μA至20.5 A 10 Hz 至30 kHz |
400+61 |
| 波形 | 正弦波，方波，三角波，截顶正弦波 | |
| 电阻 | 0Ω至1100MΩ |
90+18 |
| 电容 | 220 pF 至110 mF |
0.25%+0.091% |
| 功率（虚负载） | 20.9 kW | |
| 相位控制 | 0到±179.99°，10Hz到10KHz |
0.15° |
| 热电偶（输出和测量温度） | -250℃到+2316℃（11种类型）B, C, E, J, K L N R, S, T, U 10 μV/℃和1 mV/℃ |
0.14℃ |
| RTD (输出和测量温度) |
-200℃到630℃（8种类型） Pt 385-100Ω Pt 3926-100Ω Pt 3916-100Ω Pt 385- 200Ω Pt 385-500Ω Pt 385 1000Ω PtNi 385-120Ω(Ni120) Cu 427 10Ω |
0.03℃ |
| 频率 | 0.01Hz到2.0MHz |
25ppm+1mHz |
| 示波器校准(选件) | 稳幅正弦波，从5 mV至5.5 Vpp, 频率从50 kHz 至600 kHz；上升沿< 300 ps，多触发功能，直流，方波和时标。 | |
| 电流放大(辅助放大器52120A) | 将电流输出从20.5 A放大至100 A直流，120 A交流（频率从10 Hz 至10 kHz） | |
| 通信接口 | RS-232, IEEE 488 |
型号：
| 配件 | 描述 |
|---|---|
| 5522A/CARRYCASE |
便携箱，带可拆卸的前|后盖门 |
| 55XXA/CASE |
带轮子的运输箱 |
| 5500A/COIL |
50 匝线圈选件，1000安匝 |
| 9100-200 |
10匝和50匝线圈，1000安匝 |
| 5500A/HNDL |
把手 |
| Y5537 |
机架安装套件 |
| 5500A/LEADS |
测试线套件 |
