在工业电气故障排查、电能质量测试、新能源设备调试、机电设备维保工作中，非侵入式电流采集是保障检测安全与数据有效性的核心环节，普通内置钳形表往往存在量程不足、频率带宽有限、无法接驳示波器等设备痛点。FLUKE i1010交直流电流钳作为福禄克标准化外置电流传感附件，依托成熟霍尔传感技术实现交直流电流无损夹持测量，可直接搭配数字万用表、便携式示波器、功率分析仪使用，为电气技术人员解决大电流、高频交变电流、直流负载电流的外部采集需求。产品面向工业自动化、电力运维、轨道交通、汽车电子、光伏储能等多个行业推出，在测量稳定性、安全防护等级、长期使用耐用性上形成可靠保障，也是实验室研发、第三方检测机构电流波形捕捉常用配套探头，下文从产品定位、技术原理、参数、差异化优势等维度完整解析FLUKE i1010交直流电流钳实际应用价值。

产品简介

1.1核心定位

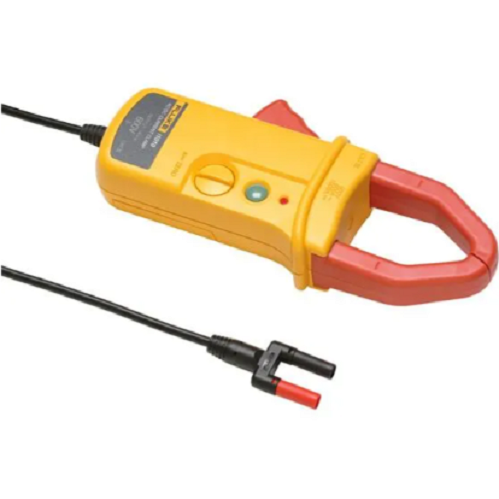

FLUKE i1010交直流电流钳属于外置式有源电流钳传感器，并非独立读数钳表，核心定位为测试仪器电流信号拓展附件，通过1mV/A标准电压输出信号，将一次侧交直流电流线性转化为电压信号传输至后端测量主机，弥补普通万用表电流档量程偏小、无法测直流大电流、高频信号捕捉能力弱的短板，实现不开路、不断线的在线电流监测与波形录制。行业内常简称为FLUKE i1010电流钳，关键词自然贯穿内容，密度控制在合理区间。

1.2适配主流行业

电力系统：配电柜、变压器、母线、低压出线回路电流巡检；

工业自动化：变频器、伺服电机、PLC驱动负载谐波电流检测；

新能源领域：光伏逆变器、储能变流器、动力电池充放电直流大电流测试；

汽车与轨道交通：整车低压直流系统、车载逆变器、牵引设备电流采集；

实验室与计量检测：开关电源、逆变电路研发阶段电流波形分析；

楼宇机电：中央空调压缩机、水泵动力回路能耗与故障电流排查。

1.3基础核心优势

交直流全覆盖，直流最大可持续1000A、交流600A量程，满足大功率负载测量；

DC至10kHz宽频率响应，可捕捉谐波、尖峰浪涌、开关瞬态电流波形；

内置手动归零旋钮，消除直流零点漂移，提升小直流电流测量准确度；

CATIII/CATIV高安全耐压等级，符合国际电气测量安全规范；

1.6米加长屏蔽输出线缆，狭窄柜体远距离接驳主机更灵活。

产品核心功能与技术原理

2.1测量技术原理

FLUKE i1010交直流电流钳采用霍尔效应传感+磁芯开合式结构完成信号采集，原理通俗拆解如下：

钳头闭合后包裹单根被测导线，导线通电产生环绕磁场，交变磁场由高导磁合金铁芯聚拢；

铁芯间隙内置霍尔传感器，交流电流依靠电磁感应获取交变磁场信号，直流电流依靠霍尔元件直接感应静态磁场，解决传统互感器无法测量直流的缺陷；

内部电路板对原始微弱霍尔信号做放大、滤波、线性校准处理，最终统一输出1mV/A比例电压信号；

后端示波器、万用表读取电压数值，按照1:1000换算即可得到实际电流值。

简单理解：普通电流互感器只能测交流电，FLUKE i1010依靠霍尔芯片实现交直流通测，开合钳口不用剪断电线，通电状态下直接夹持即可测量，大幅降低带电作业风险。

2.2核心内置功能

直流零点手动归零功能：长时间使用、温度变化会导致直流零点偏移，拨动钳身归零旋钮一键校准，0.5A极小直流电流也可稳定读取；

宽频信号滤波处理：内部硬件电路过滤工业现场变频器、接触器带来的高频电磁干扰，示波器波形显示更干净；

过载无损保护：短时1000A峰值电流不会损坏磁芯与霍尔探头，避免现场误操作导致附件报废；

低电量提示：电池电压不足时指示灯提醒，防止因供电不足造成测量数据失真；

单导体夹持限位：钳头内置居中标记线，规范导线摆放位置，减少磁路偏心带来的精度误差。

详细技术参数表（PC端完整展示，移动端自适应折叠）

产品核心优势（与市面同类产品差异化亮点）

本部分客观对比通用国产交直流电流钳、小量程进口电流附件，不使用极限化描述，仅阐述实际差异化价值：

量程匹配大功率工业场景市面多数同形态霍尔电流钳直流量程集中在200A、400A，FLUKE i1010直流可持续1000A输出，针对储能PCS、大功率变频器、直流母线这类大电流设备无需更换探头，一套FLUKE i1010交直流电流钳覆盖高低功率检测需求，减少采购多规格附件成本。

10kHz带宽适配电能质量谐波分析常规经济型电流钳频率上限仅1kHz左右，无法捕捉开关电源、IGBT逆变产生的高频谐波电流。FLUKE i1010可达10kHz频率响应，接驳示波器可直观查看电流畸变波形，对电能质量劣化根源定位提供有效数据支撑，契合研发与第三方检测机构高精度测试需求。

归零校准机制解决直流漂移痛点低成本直流电流钳普遍无硬件归零结构，低温、长时间通电后零点漂移明显，几十毫安微小漏电流测量误差偏大。FLUKE i1010机身自带机械式调零旋钮，每次测量前快速清零，直流小电流测试稳定性更优，适合汽车静态漏电、控制回路微弱直流电流排查。

工业级耐用结构与安全冗余设计钳头开合经过数万次疲劳寿命测试，磁芯咬合紧密，避免间隙漏磁降低精度；整体通过IEC61010电气安全标准，CATIV600V可直接用于低压配电柜进线端带电测量，相比低等级探头，高压误触风险更低。同时1.6米长屏蔽线缆抗干扰能力更强，变频器强电磁环境下信号传输不易受干扰。

标准化1mV/A输出通用性更强统一行业通用1mV/A输出比例，不仅适配全系列福禄克主机，也可兼容其他品牌具备电压输入通道的示波器、数据采集仪，仪器兼容性更广，不会出现附件绑定单一设备的使用限制。

产品适用场景

5.1工业设备故障诊断

使用FLUKE i1010交直流电流钳夹持变频器输出线缆，检测三相输出不平衡电流、载波频率谐波电流，判断模块老化、电机匝间短路问题；伺服驱动器动态启停冲击电流捕捉，排查机械卡滞导致的过载跳闸故障。

5.2电力与配电运维

低压抽屉柜出线、电容补偿柜直流分量检测，母线大电流负载温升预判；变压器空载直流偏磁电流测量，提前发现铁芯磁化异常隐患，替代传统拆线串表的低效测量方式。

5.3新能源储能检测

光伏逆变器直流侧输入大电流、储能电池簇充放电直流1000A满量程测试，记录充放电过程电流曲线，评估BMS管理系统控制精度；双向变流器并网交流谐波电流测试，验证并网电能质量合规性。

5.4汽车与工程机械检修

新能源汽车高压直流回路电流监测、12V车载蓄电池休眠静态漏电流检测，通过FLUKE i1010归零功能精准捕捉微安级漂移电流，判定车载电器暗耗电故障；工程机械直流控制器负载电流排查。

5.5实验室研发与教学测试

开关电源、DC-DC升降压模块、逆变电路板研发阶段电流波形录制，借助10kHz带宽观测开关管导通尖峰电流，优化电路参数；职业院校电气实训台交直流电流可视化教学演示。

5.6楼宇机电能耗审计

中央空调冷水机组、大功率水泵三相动力回路电流长期定点测量，统计运行负载率，为节能改造、无功补偿方案提供实测电流数据依据。

操作与使用优势

单手便捷开合钳头扳机式钳口开启结构，单手即可完成线缆包裹夹持，狭小配电箱、线槽密集排线内操作顺手，不需要双手辅助固定，单人现场巡检效率更高。

前置归零旋钮直观易操作调零部件设置在手柄上部，测量直流前拨动旋钮观察主机读数归零即可完成校准，无需进入仪器菜单做软件补偿，户外强光、昏暗机房均可快速完成设置，降低人为操作误差。

屏蔽长线缆灵活布线1.6米带屏蔽输出导线，测试主机可放置在柜体外安全区域，操作人员远离高压带电柜体，既符合安全作业规范，也避免屏幕反光无法读数的问题，移动端仪器悬挂测量不受线缆长度限制。

轻量化机身长时间作业不累手FLUKE i1010整体重量控制合理，全天多点位巡检握持不易疲劳，钳头尺寸适中，既能抱住30mm粗电缆，也可伸入端子排狭窄间隙夹持单根细线，兼顾大线缆与密集布线双重需求。

即插即用无需复杂设置后端万用表调至mV直流电压档、示波器接入电压通道即可直接读数，仅需简单换算1mV对应1A电流，无复杂参数配置，新手技术人员经过简短培训即可独立完成测量。

售后保障与产品资质

7.1合规资质文件

符合IEC61010-1电气测量设备安全标准，具备CATIII/CATIV安全等级认证；

拥有CE欧盟电磁兼容认证、FCC电磁干扰合规认证；

原厂出具出厂校准证书，每台FLUKE i1010交直流电流钳附带溯源性出厂精度检测报告；

产品符合计量器具通用技术要求，可用于企业内部质检、第三方检测机构常规数据采集。

7.2官方售后保障政策

原厂标准质保：整机提供1年官方质保服务，非人为质量故障免费维修或更换配件；

校准服务：可提供年度第三方计量校准送检协助，出具CNAS认可校准报告，满足体系审核、项目验收资料要求；

技术支持：提供FLUKE i1010选型匹配指导、主机接驳设置教程、现场测量问题远程答疑；

配件补给：可单独采购替换电池、屏蔽输出线缆、钳头保护套等易损耗零部件，延长附件整体使用寿命。

7.3维保注意要点

日常存放避免重压挤压钳头磁芯，定期清理钳口接触面灰尘金属碎屑，防止闭合不严影响磁路导通；长期不使用取出内置电池，避免漏液腐蚀内部电路板。

常见问题FAQ

Q1：FLUKE i1010交直流电流钳可以单独读数使用吗？

A：不可以。FLUKE i1010属于有源电流传感附件，无内置显示屏，必须搭配万用表、示波器、功率分析仪读取mV电压信号，按照1mV=1A换算实际电流数值。

Q2：FLUKE i1010可以测量多根并排导线的总电流吗？

A：不建议。磁芯测量原理要求单根相线独立穿过钳口，多根导线磁场相互抵消会造成数据严重失真，仅可夹持单根带电导体进行测量。

Q3：10kHz频率带宽主要解决什么实际测量问题？

A：针对变频器、开关电源、逆变器产生的高频谐波、开关瞬态尖峰电流进行波形捕捉，普通低频电流钳无法还原这类高频信号，FLUKE i1010更适合电能质量分析与电路研发测试。

Q4：归零旋钮只需要测直流时使用吗？

A：交流测量零点漂移影响极小，一般无需调零；测量0.5A至几安小直流电流、长时间连续测试前，建议拨动归零旋钮校准，保证数据准确度。

Q5：FLUKE i1010最大1000A直流是持续测量吗？

A：1000A为直流可持续测量量程，短时峰值1000A属于无损耐受，不建议长期满负载运行，避免磁芯过热加速老化。

Q6：可以接驳非福禄克品牌示波器吗？

A：可以，标准BNC输出接口+1mV/A通用输出比例，只要设备具备电压输入通道即可兼容使用。

综合来看，FLUKE i1010交直流电流钳凭借霍尔效应交直流兼容测量、600A交流/1000A直流大量程、10kHz宽频响应、硬件零点校准、高安全防护等级等实用配置，精准解决了工业现场大电流直流检测、高频谐波波形采集、带电无损夹持测量等多个行业痛点。作为福禄克标准化测试附件，FLUKE i1010兼顾测量精度、使用通用性与长期耐用性，无论是一线电气运维人员故障排查、新能源设备性能测试，还是实验室电路研发数据采集，都能提供稳定可靠的电流信号采集支撑。在仪器附件选型过程中，若存在大功率交直流电流同步波形捕捉、多类型主机兼容使用需求，FLUKE i1010交直流电流钳是具备较高实用性与性价比的选择，搭配规范操作与定期计量校准，可长期保持稳定的测量性能，为电气检测工作提供扎实硬件保障，文章来源于电能质量分析仪。
