第三代SiC功率器件、储能变流器、大功率工业变频器普及后，交直流混合母线、高频开关电流波形检测需求快速增长。传统单一量程电流探头量程覆盖窄，普通互感钳无法测量直流，国产低价霍尔探头带宽不足、零点漂移严重，研发与产线采集的波形失真，损耗测算、产品认证数据不具备归档效力。FLUKE i310s电流钳采用闭环霍尔传感架构，设置30A、300A双测量档位，覆盖交直流全电流区间，带宽可达直流至20kHz，搭配示波器、数据记录仪完成无损波形采集。本款原厂探头无需断开线缆，兼顾小信号轻载与大功率冲击电流测量，广泛适配新能源电控、工业传动、实验室电源研发场景。下文从产品定位、底层霍尔技术、完整规格参数、行业差异化优势、落地应用场景、实操便利性、原厂售后体系、采购FAQ八大板块完整解析FLUKE i310s电流钳，为研发工程师、产线品控、电气采购人员提供标准化选型依据。

产品简介

1.1核心定位

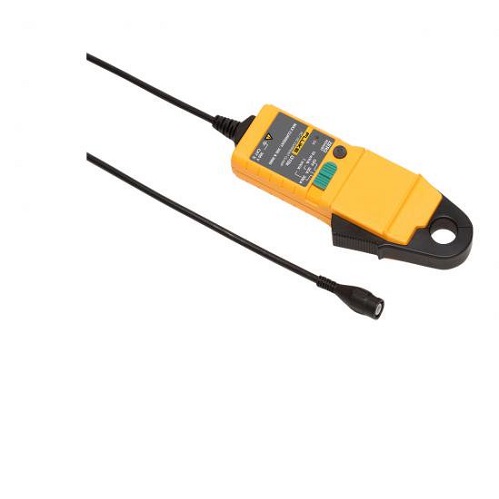

FLUKE i310s电流钳属于双量程闭环霍尔交直流感应探头，内置9V独立供电单元，通过2米BNC屏蔽线缆输出标准化电压信号，无独立显示模块，需搭配示波器、多通道数据记录仪、带BNC采集仪表使用。设备设置30A、300A两档量程，交流有效值最高200A，直流峰值可达±450A，短时耐受600A冲击电流，带宽覆盖直流至20kHz，专门解决大功率交直流混合回路、高频开关波形无损检测需求，填补单量程探头量程局限、互感探头无法测直流的应用空白。

1.2适用行业

新能源汽车：800V车载SiC逆变器、OBC车载充电机、DC-DC升压回路波形研发测试；

光伏储能：集中式PCS、储能变流器交直流母线谐波、冲击电流检测；

工业自动化：大功率变频器、伺服驱动器、感应加热设备波形分析；

电源实验室：开关电源、双向电源、大功率负载研发波形采集；

轨道交通：车载牵引直流控制回路、辅助变流器运维检测；

产线质检：大功率电源模块、逆变设备出厂电流波形全检。

1.3基础核心优势

双量程切换设计，30A小信号/300A大功率一套设备覆盖；

闭环霍尔架构，交直流同步无损采集，直流稳态、高频纹波同时捕捉；

DC~20kHz平坦频响，完整还原SiC器件开关瞬时冲击波形；

前置手动调零旋钮，抵消地磁杂磁，低电流零点漂移极小；

CATIII300V国际安全认证，19mm大口径适配动力粗电缆。

产品核心功能与技术原理

2.1核心功能

FLUKE i310s电流钳核心功能为非侵入式交直流混合电流波形采集，可同步捕捉直流母线稳态电流、高频开关谐波、瞬时冲击尖峰电流，输出标准电压波形至示波器，直观观测电流变化曲线。多用于功率器件开关损耗测算、三相不平衡分析、过流故障定位、设备空载待机损耗量化，采集波形可导出用于产品研发报告、产线出厂认证归档。

2.2通俗化技术原理

FLUKE i310s电流钳依托闭环霍尔效应实现交直流同步测量，区别于仅能感应交变磁场的互感式探头，整套采集流程分为四层：

磁芯磁场耦合：拨开钳口包裹单根绝缘导线，交直流电流产生复合磁场，高导磁闭合磁芯完整传导磁场至内置霍尔芯片；

霍尔信号拾取：芯片感应恒定直流磁场与交变高频磁场，转化为微弱原始电信号；3档位可调放大电路：通过档位开关切换增益，30A量程输出10mV/A，300A量程输出1mV/A，搭配前置手动调零旋钮抵消环境零点偏移；

屏蔽信号输出：2米一体化BNC屏蔽线缆传输标准化电压波形，示波器根据对应比例自动换算真实电流数值。

简单区分：互感钳只能测变化的交流电，FLUKE i310s电流钳依靠霍尔芯片，直流、交流、高频冲击电流均可同时采集，双档位设计兼顾微小待机电流与大功率冲击工况。

详细技术参数表

依据2026原厂官方数据表整理FLUKE i310s电流钳完整技术指标：

产品核心优势（对比市面同类产品差异化亮点）

市面单量程霍尔钳、国产简易霍尔探头普遍存在量程单一、带宽窄、无调零、安全等级低四大短板，FLUKE i310s电流钳差异化亮点清晰：

双档位一体化设计，一套覆盖大小电流工况市面多数霍尔探头仅单一30A或300A量程，轻载、大功率检测需要两套探头；FLUKE i310s集成双增益电路，档位一键切换，实验室、产线无需重复采购，降低仪器库存成本。

DC~20kHz宽频平坦响应，SiC波形完整还原低价霍尔带宽仅几kHz，30kHzSiC开关尖峰完全丢失；本款20kHz带宽完整捕捉瞬时冲击电流，开关损耗测算数据精准，满足第三代半导体研发测试标准。

前置机械调零，微弱直流零点稳定可控无调零结构探头受地磁、车间设备磁场干扰，数毫安直流读数持续漂移；FLUKE i310s配备外置指轮调零，测量前一键归零，空载待机微电流读取稳定。

闭环霍尔原厂全量程多点标定，温漂控制优异普通开环霍尔温漂系数大，高低温车间读数偏差明显；本款温度系数仅±0.01%/℃，0~50℃工作区间复测一致性强。

2米双层屏蔽BNC长线，工业抗干扰能力强车间变频器、大功率电源周边电磁环境复杂，无屏蔽短线波形杂波严重；一体式长屏蔽线缆无需额外转接头，减少信号干扰点。

全国原厂计量校准，检测报告合规可溯源国产低价霍尔无标准化计量渠道，研发认证报告不被第三方机构认可；FLUKE全国特约维修点可出具正规计量证书，新能源、工业项目归档有效。

产品适用场景

5.1新能源车载SiC电控研发

800V逆变器、OBC充电机研发阶段，同步采集直流母线稳态电流与30kHz开关冲击波形，测算器件导通损耗，优化控制算法。

5.2光伏储能PCS并网检测

双向储能变流器充放电交直流混合波形采集，识别谐波超标、过流保护触发阈值，满足电网并网验收波形留存要求。

5.3工业大功率变频器故障排查

伺服、变频设备三相电流不平衡、载波干扰波形无损检测，无需断开动力母线，停机检修时长大幅缩短。

5.4开关电源实验室研发

双向直流电源、大功率工业电源空载、满载、瞬态冲击电流波形记录，支撑产品效率优化与可靠性验证。

5.5大功率设备自动化产线质检

逆变模块、车载电源批量波形筛查，快速筛选过流、谐波超标不良品，提升产线质检自动化效率。

5.6轨道交通车载变流器运维

列车辅助直流变流器日常巡检，无损采集控制回路交直流混合电流，提前预判器件老化隐患。

操作与使用优势

6.1操作流程简洁，零基础快速上手

完整波形测量四步标准化流程：

装入9V碱性电池，旋转前置旋钮完成零点调零；

BNC线缆接入示波器/记录仪模拟输入通道；

单根绝缘导线完全闭合钳口，根据电流大小切换30A/300A档位；

仪器设置对应mV/A换算系数，直接读取实时电流波形。

6.2实操层面多重实用优势

独立9V供电，不占用示波器电源，户外、无主机供电场景可单独准备电池轮换；

250g轻量化机身，长时间实验室台架、高空机柜操作不易疲劳；

19mm大口径钳口，适配粗动力电缆、扁平铜排无需拆分线束；

30小时长续航，产线全天批量质检无需频繁更换电池；

宽温工作区间0℃~50℃，恒温实验室、车间高温工况均可稳定工作；

600A短时冲击耐受，误夹大功率母线不会永久损坏霍尔芯片。

售后保障与产品资质

7.1全国原厂售后渠道

售前技术咨询：400-810-3435（福禄克上海总部）；

全国统一维修热线：400-615-1563；

线下特约网点：上海维修中心：021-54402301；深圳维修点：0755-86337229；全国多城市同步覆盖霍尔芯片、线缆本地检修。

7.2产品资质与合规说明

FLUKE i310s电流钳为原厂标准化霍尔探头，出厂附带批次全量程检测报告、2026官方数据表；

整机通过IEC61010双重安全认证，CATIII300V防护等级，可用于招投标、研发认证资料归档；

支持福禄克官方及第三方计量机构年度校准，校准证书具备CQC、电网验收参考效力；

原厂文档版权归福禄克公司，禁止私自篡改参数仿制探头。

7.3售后维保规则

全新原厂FLUKE i310s电流钳享受标准原厂质保；人为磕碰钳口、线缆撕裂、私自拆解、电池漏液腐蚀不在免费维保范畴；过保设备可付费更换霍尔芯片、屏蔽BNC线缆；出厂标配4mm转换适配器，9V电池需单独采购备用。

常见问题FAQ

Q1：FLUKE i310s电流钳能否单独显示电流波形？

A：不可以，本款仅为霍尔信号采集探头，无波形存储、显示单元，必须搭配示波器、多通道数据记录仪使用，依靠主机还原电流曲线。

Q2：30A和300A档位该如何选择？

A：空载、待机、微小谐波选用30A档位，分辨率50mA读数更精准；电机、储能大功率母线冲击电流切换300A档位，最大支持±450A直流测量。

Q3：测量波形持续存在杂波是什么原因？

A：常见诱因：未执行前置调零、钳口未完全闭合、线缆靠近变频器大功率设备、多根导线同时夹持；完成调零、单根夹持、远离干扰源即可改善。

Q4：FLUKE i310s带宽20kHz能否测SiC30kHz开关波形？

A：20kHz为-3dB截止带宽，30kHz信号幅值会出现衰减，SiC高频瞬态冲击建议参考波形幅值修正，5~20kHz区间波形无失真。

Q5：CATIII300V可以直接夹持裸露铜排吗？

A：规范仅允许夹持完整绝缘导线，裸露导电铜排禁止使用，存在高压触电风险。

Q6：短时600A冲击电流会永久损坏设备吗？

A：600A为短时无损冲击规格，瞬时误夹大功率母线不会损坏内部霍尔芯片，不建议长期持续超过450A直流使用。

FLUKE i310s电流钳作为原厂双量程闭环霍尔交直流探头，依托30A/300A双档位、DC~20kHz宽频响应、前置手动调零、CATIII高压安全四大核心特性，解决市面单量程、窄带宽霍尔探头测量局限，适配新能源SiC电控、光伏储能、工业变频、电源实验室交直流波形采集全场景。设备配套全国统一计量校准与本地化维修网点，采集波形、电流数值可用于产品研发、并网验收、产线质检合规归档。研发、质检、电气采购团队如需确认FLUKE i310s电流钳示波器适配型号、计量周期、批量采购配套方案，可拨打福禄克全国技术咨询热线400-810-3435获取原厂标准化技术方案，保障交直流混合电流波形测试稳定、合规开展，文章来源于电能质量分析仪。
