蓄电池组是电力、通信、数据中心、轨道交通等场景不间断供电的核心后备单元，电池老化、极柱氧化、内部极板劣化无法通过外观直观判断，内阻与浮充电压是评估电池健康状态两大核心指标。FLUKEBT508蓄电池内阻分析仪作为福禄克面向固定式蓄电池系统推出的便携式检测仪表，依托原厂标准化硬件与成熟测量算法，一站式完成电池内阻、直流电压同步采集，解决传统单电压检测无法预判电池失效、简易内阻仪精度不足、数据无法留存追溯等运维痛点。FLUKEBT508搭载标准化4线开尔文测试探头、内置4MB本地存储与USB数据传输通道，兼顾现场快速巡检与规范化台账管理，是工业蓄电池日常预防性维护、故障排查的通用检测设备。

产品简介

1.1核心定位

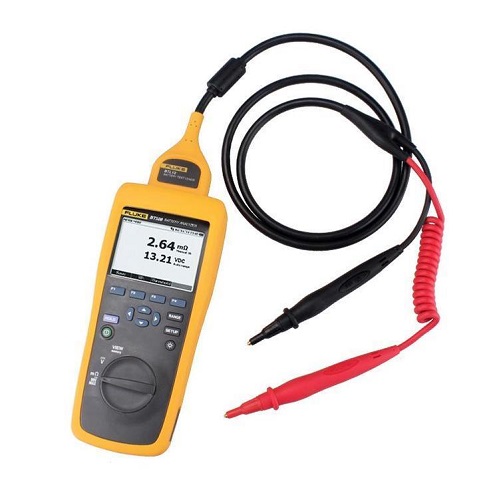

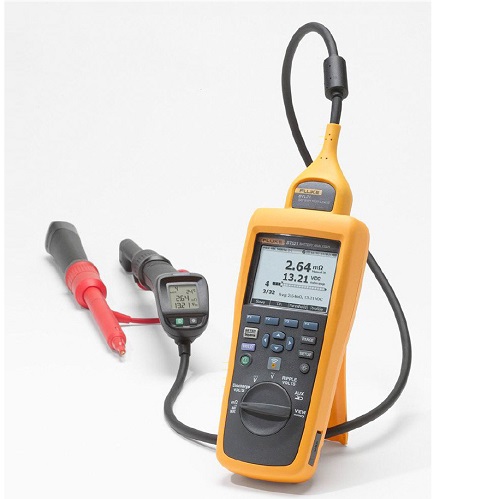

FLUKEBT508蓄电池内阻分析仪是Fluke原厂开发的便携式电池综合检测仪表，专为固定式铅酸蓄电池组运维设计，核心用于定量测量单节蓄电池内部电阻与直流电压，通过内阻变化趋势判断极板硫化、极柱接触不良、电池衰减等故障隐患，支持最高600V直流回路安全测量，适配全站蓄电池批量巡检作业。

1.2适用行业

通信运营商基站机房、数据中心UPS机房、变电站直流操作电源屏、轨道交通信号后备电源、金融机房不间断供电系统、储能配套铅酸电池组运维、电厂后备蓄电池系统。

1.3基础核心优势

4线开尔文测试结构，消除测试线电阻带来的测量误差，保障微小内阻读数稳定；

内阻、电压同步采集，单次3秒完成单节电池全维度检测，提升巡检效率；

内置本地存储与阈值预警体系，现场直接判定电池合格/警告/失效状态；

标准化原厂配套附件，整机支持零位校准，长期使用测量精度稳定；

锂电长效供电，搭配便携背带、支架，适配机房、户外基站多场景手持作业。

产品核心功能与技术原理

2.1核心测量原理（通俗讲解）

FLUKEBT508采用1kHz低频交流注入法测量电池内阻：仪表向电池两极注入小于100mA标准交流信号，采集信号压降换算电池内部等效电阻，区别于简易2线测试仪，设备配套BTL10四线测试探头，内外双探针分别负责信号输出与电压采集，规避导线、探针接触电阻干扰，测量数值更贴合电池真实内阻。同步直流电压测量采用高阻采样回路，可精准捕捉蓄电池浮充、均充、放电状态下电压波动，内阻+电压双数据结合，形成完整电池健康判定依据。

2.2整机核心功能清单

内阻+电压同步检测：旋钮切换mΩ档位，单次测量同时输出内阻、直流电压数据，单次测试耗时≤3秒；

多量程内阻自动切换：内阻分3mΩ/30mΩ/300mΩ/3000mΩ四档手动量程，适配2V、12V不同容量铅酸电池；

直流电压独立测量：支持6V/60V/600V三档直流电压测量，覆盖整组蓄电池总电压检测，满足CATIII600V安全标准；

低通滤波功能：针对机房电源交流纹波干扰开启LO滤波，稳定内阻读数，减少现场电磁干扰误差；

自定义阈值预警：支持存储10组独立阈值参数，输入电池标准内阻参考值、警告比例、失效比例、电压下限，测量后屏幕自动标注PASS合格、WARN警告、FAIL失效；

本地数据存储：Meter模式下内阻电压记录、直流电压记录各存储999组数据，自带时间戳，便于运维追溯；

数据导出PC：Mini-BUSB线缆连接电脑，配套FlukeViewBattery软件读取、导出、批量删除数据，支持固件升级；

设备基础设置：11国语言切换（含简体中文）、屏幕对比度调节、日期时间自定义、蜂鸣开关、自动关机时长设置、出厂重置、内存占用查看；

配套校准功能：原厂BCR零位校准板，更换探头后一键全量程校准，维持长期测量精度；

便携适配设计：背部斜立支架、腰带挂带、磁吸固定片，解放双手现场记录数据。

详细技术参数表

FLUKEBT508蓄电池内阻分析仪整机技术指标

产品核心优势（市面同类差异化亮点）

四线开尔文原厂配套探头，误差控制更稳定市面多数经济型内阻测试仪仅配备2线测试线，导线电阻、探针接触电阻会叠加至测量数值，小容量电池内阻测量偏差大；FLUKEBT508标配BTL10四线测试引线，内外双针独立采集信号，无需人工修正补偿，新探头更换后搭配原厂校准板归零，长期测量一致性更高。

阈值分级预警，现场无需二次计算普通设备仅能显示内阻数值，运维人员需手动对照台账判断电池状态；FLUKEBT508可预存10套不同容量电池阈值模板，测量完成屏幕直接给出合格/警告/失效标识，电压、内阻任一指标异常均显示最差判定结果，减少人工判断失误。

强电磁环境适配低通滤波机房UPS、变频器、高频开关电源会产生交流纹波，干扰内阻读数；FLUKEBT508内置硬件低通滤波模块，一键开启即可抑制杂波干扰，通信基站、配电室等复杂电磁环境下读数无漂移。

完整PC端数据管理体系低价内阻仪仅支持本地存储，无电脑导出功能，纸质记录工作量大；FLUKEBT508配套FlukeViewBattery专业软件，支持数据批量导出、报表整理、设备固件升级，适配企业蓄电池运维数字化台账管理需求。

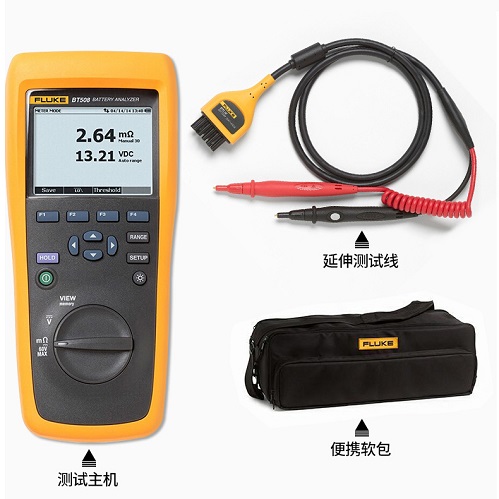

标准化全套原厂附件，开箱即可作业采购FLUKEBT508蓄电池内阻分析仪无需额外采购配件，出厂标配测试线、充电套件、USB数据线、校准板、便携包、备用保险丝、肩带挂带，减少配套采购成本，配件均为原厂兼容规格，无第三方配件适配故障。

安全防护体系完善，高压场景作业可靠整机CATIII600V安全额定，测试探头可更换CATII/CATIII防护端盖，端子内置0.44A快熔保护保险丝，电压超过60V自动熔断保护主板，避免现场误操作高压回路损坏仪表。

产品适用场景

5.1日常预防性巡检场景

通信基站2V/12V铅酸蓄电池月度、季度内阻巡检，排查单节落后电池；

数据中心UPS配套蓄电池组年度健康检测，预判极板硫化、失水衰减；

变电站直流屏操作电源蓄电池定期测试，保障继电保护后备供电稳定。

5.2故障排查场景

蓄电池组放电试验前内阻筛查，定位内阻异常、接触不良极柱；

机房停电后电池组故障溯源，区分电池本体损坏与接线端子氧化问题；

新蓄电池组到货验收，对比出厂标准内阻，筛选出厂不合格电池。

5.3运维台账数字化场景

批量测试数据本地存储，USB导出至电脑生成运维检测报表；

多站点、多批次电池阈值模板存储，切换机房无需重复设置参数；

设备校准记录、测试数据统一归档，满足电力、通信行业运维审计要求。

5.4户外便携作业场景

山区基站、户外储能柜无固定操作台，依托背部支架、腰带挂带、磁吸片，手持、悬挂、平放多方式操作，锂电续航满足全天户外巡检。

操作与使用优势

6.1简易上手操作流程

整机仅旋钮+功能按键组合，无复杂多层菜单，核心测量步骤仅3步：

旋钮切换mΩ档位，四线探头内外针完全贴合电池正负极柱；

3秒自动完成内阻、电压同步测量，屏幕实时显示数值；

按Save键存储带时间戳数据，开启Threshold调取预设阈值判定状态。

6.2日常维护便捷性

探头端部可单独更换，区分CATII/CATIII防护等级，适配不同配电环境；

内置零位校准程序，更换探头后搭配原厂BCR校准板一键完成全量程校准；

保险丝、锂电池均为用户可自行更换配件，无需返厂处理基础故障；

机身仅湿布搭配中性清洁剂清洁，无复杂保养要求。

6.3人机交互适配现场作业

LCD大屏大字体显示内阻、电压核心读数，强光机房清晰可视；

背光按键一键开启，地下室、夜间机房无照明环境可操作；

11种操作语言内置，国内运维人员默认切换简体中文界面；

自动关机时长自定义，长时间待机可设置永不关机，间断巡检无需重复开机。

售后保障与产品资质

7.1原厂保修政策

FLUKEBT508蓄电池内阻分析仪整机原厂三年质保，随机配套线缆、充电器、电池等配件保修90天；软件介质质保90天。产品需通过福禄克授权渠道采购方可享受完整保修服务。设备故障可联系福禄克中国400-810-3435申请授权维修，寄修服务需预付往返物流保费，人为损坏、超量程烧毁、改装拆解故障将收取维修配件费用。

7.2产品合规资质

安全认证：CE欧盟认证、TUV莱茵安全认证、韩国KEMC认证、北美安全标准认证；

环保合规：符合WEEE电子废弃物回收指令，机身标识分类回收标识；

计量标准：整机出厂完成原厂校准，校准数据内置设备信息菜单可查看；

行业标准：满足IEC实验室安全、工业测量电磁兼容通用规范，适配电力、通信行业计量检测要求。

7.3原厂配套服务

产品线上注册：register.fluke.com完成注册，延长售后技术支持服务；

手册资源：福禄克官网可下载全语言版本用户手册、软件驱动；

技术支持：400热线提供设备操作、校准、数据导出远程指导；

备件供应：原厂可单独采购电池、测试线、校准板、保险丝等替换配件。

常见问题FAQ

Q1：FLUKEBT508测量内阻显示OL是什么原因？

A1：两种常见情况：①测试四线探头内外针未完全贴合电池极柱，四线回路未导通；②内部0.44A保护保险丝熔断，多为测量电压超过60V导致，可更换随机备用保险丝后复测。可短接探头内外针判断保险丝状态，读数在OL与短横线切换代表保险丝完好。

Q2：更换新测试探头后，内阻读数偏差变大如何处理？

A2：更换探头后必须执行零位校准：取出配套BCR零位校准板，进入Setup设置-通用-零位校准，将红黑探头插入校准板孔位，执行Calibrate校准，设备自动完成全部内阻量程归零，校准完成蜂鸣提示后再进行测量。

Q3：FLUKEBT508最多能存储多少组电池测试数据？

A3：Meter模式下，内阻电压同步记录、单独直流电压记录分别支持999条带时间戳数据，整机4MB闪存，可在设置菜单查看内存占用，支持单条删除或一键清空全部存储数据。

Q4：设备能否直接测量整组蓄电池600V总电压？

A4：可以，旋钮切换至直流电压档位，设备最高支持600VDC测量，符合CATIII安全标准，测量高压回路时必须安装CATIII探头防护帽，缩小裸露金属探针长度，降低触电风险。

Q5：FLUKEBT508锂电池充满后可连续工作多久？

A5：满电状态下满负荷持续测量可工作8小时，关机状态充电时长不超过4小时，长期存放建议充满电后取出电池，避免漏液损坏主机。

Q6：阈值功能的警告、失效判定逻辑是什么？

A6：以内阻参考值为基准，测量内阻＞参考值×(1+失效比例)判定FAIL失效；参考值×(1+警告比例)＜内阻＜参考值×(1+失效比例)判定WARN警告；内阻低于警告阈值判定PASS合格；电压低于预设电压下限直接判定失效，两项指标不同时取最差结果显示。

FLUKEBT508蓄电池内阻分析仪依托福禄克成熟工业测量技术，以四线开尔文测量架构、分级阈值预警、全流程数据管理、完善安全防护形成稳定可靠的蓄电池检测方案，覆盖从现场巡检、故障定位到数字化台账归档全流程运维需求。FLUKEBT508兼顾测量精度与现场便携性，配套全套原厂附件与标准化售后体系，可有效降低蓄电池运维漏检、误判风险，适配通信、电力、数据中心等多行业固定式蓄电池常态化检测工作，是工业电池预防性维护的标准化检测设备，文章来源于电能质量分析仪。
