蓄电池是直流供电系统、储能电站、通信机房的核心储能载体，电池老化、极板硫化、连接松动等隐患无法通过外观直观判断，传统万用表仅能测量开路电压，难以预判电池失效故障，给电力运维、数据中心运维带来安全风险。FLUKEBT500系列蓄电池内阻分析仪依托交流四线测试法完成蓄电池内阻精准测量，同步采集直流电压、交流纹波、电池温度、连接条电阻多项数据，一站式完成阀控式铅酸蓄电池、锂电储能电池健康度筛查。BT500系列细分BT508、BT510、BT520、BT521四款机型，覆盖小型机房巡检、大型储能电站批量检测、不间断电源电池组运维多类需求，整机符合工业级防护标准，兼顾台式精准检测与户外便携作业，下文从功能原理、参数、差异化优势、使用场景等维度完整解析FLUKEBT500系列蓄电池内阻分析仪，为工程采购、运维人员提供完整选型参考。

产品简介

1.1核心定位

FLUKEBT500系列蓄电池内阻分析仪是面向工业直流储能系统的便携式电池健康综合检测设备，依靠内阻数值判断蓄电池内部极板损耗、电解液衰减程度，量化电池健康状态，替代传统放电测试，缩短电池巡检时长，降低大电流放电对蓄电池的二次损伤。BT500系列采用模块化机型设计，基础款BT508适配小型机房单组电池检测，高配BT521支持长串电池组序列自动巡检，满足不同规模储能场景检测需求。

1.2适用行业

通信基站运维、IDC数据中心、光伏储能电站、轨道交通信号电源、医院UPS不间断电源、化工工业直流配电、变电站直流屏、金融机房后备电源、锂电储能集装箱运维。

1.3基础核心优势

四线交流内阻测试，消除测试导线接触电阻干扰，数值重复性稳定；

一机多测，内阻、交直流电压、纹波电压、电池温度、连接排电阻同步读取；

本地大容量数据存储，配套FlukeView电池管理软件实现数据导出、报表生成；

工业防滑机身，内置大容量锂电，支持全天户外不间断巡检；

BT500系列全机型统一校准标准，设备数据可跨机型对比，运维数据连贯性更强。

产品核心功能与技术原理

2.1核心检测功能

FLUKEBT500系列蓄电池内阻分析仪集成五大类测量模块，覆盖蓄电池运维全部检测需求：

电池内阻测量：0.001mΩ高精度分辨率，捕捉微小内阻变化，提前识别老化电池；

直流电压测量：覆盖6V/60V/600V/1000V多量程，适配2V、12V铅酸单体与高压储能电池组；

交流纹波电压检测：捕捉充电机谐波干扰，判断充电模块故障；

电池温度采集：搭配智能测温探针，温度异常可预警热失控风险；

连接条电阻测试：检测电池极柱、汇流排松动、氧化问题，消除接触发热隐患。

同时BT500系列内置两种测试模式：单点测量模式用于单节电池快速抽检；序列测量模式可预设电池组配置模板，自动连续测量整串蓄电池，自动记录时间戳、内阻、电压、温度数据，无需人工手动记录。设备本地可存储999组单点测量数据，序列模式支持100套自定义电池组模板，单模板可存储450节电池检测记录。

2.2通俗化技术原理

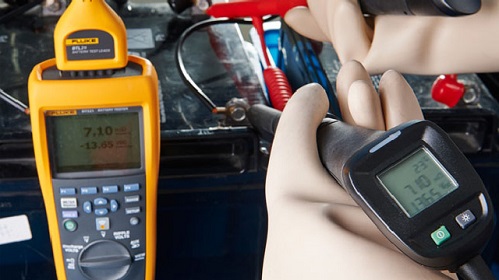

FLUKEBT500系列蓄电池内阻分析仪采用低频交流四线注入法完成内阻检测，原理可简单拆解为两步：第一步，设备向蓄电池单体注入微小低频交流测试信号，信号电流极小，不会对电池容量造成损耗；第二步，两组独立探针分别采集电流信号与电压反馈信号，通过内置芯片计算电池内部等效电阻数值。市面两线测试设备会将测试线自身电阻、探针接触电阻计入电池内阻，造成数据偏差；而BT500系列四线探针分离电流、电压采集通道，完全剥离外部线路干扰，同一电池多次复测数值波动更小。

蓄电池内阻与健康度存在稳定对应关系：全新合格铅酸电池内阻数值偏低，当极板硫化、电解液干涸、活性物质脱落时，内阻会出现明显上升。运维人员可通过BT500系列连续多周期内阻记录对比，预判电池衰减速度，合理安排电池更换计划，无需耗时数小时的容量放电试验。

详细技术参数表

FLUKEBT500系列核心测量参数汇总表

整机通用硬件参数

供电：BP500锂离子充电电池，连续工作时长≥8小时，搭配BC500交流充电器；

机身防护：IP40工业防尘机身，防滑橡胶包裹，支持磁性悬挂、腰带固定；

数据传输：mini-USB接口，可连接电脑导出CSV格式检测报表；

工作环境：0℃~50℃室内外通用，存储温度-20℃~60℃；

标准配件：四线测试探针、TL175测试导线、校准电阻、便携软包、备用保险丝。

产品核心优势（与市面同类设备差异化亮点）

本节客观对比普通国产单功能内阻测试仪、进口基础款电池检测仪，梳理BT500系列差异化设计，无极限化营销表述：

四线分离探针标准化配置，多数同价位设备仅配备两线探针，需额外付费升级四线套件，FLUKEBT500系列出厂标配四线测试组，开箱即可获取稳定内阻数据，减少采购附加成本；

多参数同步采集，同类设备大多仅单独测量内阻或电压，BT500系列单次夹持电池极柱，同步读取内阻、电压、温度三项核心数据，单次检测效率提升60%左右；

序列巡检模板自定义功能，针对储能电站上百节串联电池组，可提前录入电池编号、额定容量、阈值标准，BT500系列自动按顺序完成整组检测，自动标记内阻超标电池，减少人工记录、核对工作量；

配套标准化PC端管理软件FlukeView，无需第三方数据转换工具，可自动生成蓄电池年度运维报告，适配电力、通信行业标准化验收资料要求；市面多数同类设备仅支持本地存储，报表需手动Excel整理；

整机校准体系完善，BT500系列配套原厂零欧姆校准电阻，运维人员现场可快速完成设备自校准，无需定期返厂校准，降低设备停机时间；

机身轻量化工业设计，整机重量低于1.2kg，搭配肩带、磁性挂带两种固定方案，机房机柜狭小空间、户外储能集装箱高空作业均可稳定操作。

产品适用场景

5.1周期性机房巡检场景

通信基站、IDC数据中心、金融机房UPS蓄电池月度、季度常规检测，使用BT510、BT520机型，快速筛查单节内阻异常电池，记录每节电池电压、温度数据，形成长期运维档案，提前更换衰减电池，避免机房断电事故。

5.2大型储能电站批量检测

光伏储能、锂电集装箱储能电站电池组数量可达数百节，选用BT521高配款，预先录入电池组序列模板，连续自动巡检，设备自动标记内阻超标、温度异常单体，适用于新能源运维企业大批量电池筛查工作。

5.3变电站、轨道交通直流屏运维

变电站2V铅酸蓄电池组、轨道交通信号后备电源电压量程最高可达1000V，BT500系列全机型支持宽量程直流电压测量，可检测高压串联电池组整体运行状态，排查汇流排接触电阻发热隐患。

5.4蓄电池出厂验收与故障维修

电池厂商成品出厂抽检、维修机构废旧电池容量预判，使用BT508基础款，低成本完成单体电池内阻快速判定，区分可修复电池与报废电池，减少容量放电测试设备使用频次。

5.5医院、化工工业不间断电源检测

医疗设备、化工自控系统UPS蓄电池关乎生产、医疗安全，BT500系列可同步检测充电纹波，判断充电机故障源头，既排查电池本体问题，也定位后端供电设备异常，实现全回路故障筛查。

操作与使用优势

低学习成本可视化操作界面，中文图形化显示屏，菜单分层清晰，新运维人员30分钟可独立完成完整电池检测流程，无需专业技术培训；

一键自校准功能，每次巡检前使用配套校准电阻完成零点校准，消除探针磨损、环境温度带来的数据偏移，保障长期测量一致性；

数据标记分类功能，检测时可手动标注电池位置、故障等级，设备内部分类存储正常、预警、超标三类数据，后期导出报表自动分区统计；

便携多固定方案，机身背部内置磁吸区域，机柜检测时可吸附在金属柜体上，双手自由操作探针；配套腰带、肩带两种携带配件，户外长时间巡检减轻手部负重；

低功耗智能待机，无操作30秒自动降低屏幕亮度，10分钟无操作自动休眠，单次满电满足全天8小时连续巡检，适配无外接电源户外储能场地作业；

数据格式通用，导出CSV表格文件，可直接导入Excel、电力运维管理系统，无需格式转换，满足工程验收、甲方资料提交标准。

售后保障与产品资质

7.1原厂售后保障

FLUKEBT500系列蓄电池内阻分析仪全机型享受原厂24个月整机质保，非人为损坏故障免费维修、更换零部件；

全国多区域设立福禄克授权服务网点，设备故障可就近送检，支持设备寄修上门取件服务；

终身免费技术支持，运维人员使用过程中遇到参数设置、数据解读、软件操作问题，可拨打原厂技术热线获取远程指导；

配件长期供应，测试探针、充电电池、数据线等耗材持续供货，设备停产后续5年内保障配件采购渠道。

7.2产品合规资质

整机通过国内计量器具型式检验，出具正规计量检测证书，检测数据可用于电力、通信行业官方验收；

符合IEC工业电子测量设备安全标准，通过EMC电磁兼容测试，机房强电磁环境下测量数据无干扰偏移；

原厂配套出厂校准证书，每台BT500系列蓄电池内阻分析仪出厂前完成全量程精度校准，附带唯一设备校准编号；

机身符合国内工业工具安全规范，可用于电力行业带电直流系统现场检测作业。

常见问题FAQ

Q1：FLUKEBT500系列蓄电池内阻分析仪可以替代容量放电测试仪吗？

A：两者检测逻辑不同，不可完全替代。BT500系列依靠内阻数值预判电池衰减，适合日常快速巡检、批量筛查；容量放电仪用于精准测定实际容量，适合电池大修、报废判定场景。日常运维可搭配使用，以BT500系列完成初筛，仅对内阻超标电池做深度放电容量测试，大幅节约巡检时间。

Q2：BT508、BT510、BT520、BT521四款机型如何选型？

A：小型机房、单组电池月度抽检，预算有限可选BT508；中小型数据中心、基站常规巡检，需要序列存储选BT510；中型储能电站标配测温探针选BT520；大型储能、上百节串联电池批量自动化巡检，选择高配BT521。

Q3：FLUKEBT500系列是否可以测量锂电池储能模组内阻？

A：支持，设备内阻量程覆盖锂电单体、模组内阻区间，四线探针可适配锂电方形、圆柱极柱，仅需根据锂电池额定电压切换对应电压量程，测量流程与铅酸电池一致。

Q4：测试探针出现磨损后，是否会影响内阻测量精度？

A：探针金属触点磨损会增大接触电阻，两线设备数据偏差会明显上升；BT500系列四线结构可小幅降低该影响，但触点严重磨损仍建议更换原厂探针，保障长期测量稳定。

Q5：设备存储的数据能否直接打印运维报表？

A：设备本地无打印功能，通过mini-USB连接电脑，打开配套FlukeView软件，可自定义报表模板，一键导出PDF打印文件，适配企业运维归档要求。

综合全维度性能、使用成本、运维适配性来看，FLUKEBT500系列蓄电池内阻分析仪依托标准化四线检测技术、多参数同步采集能力与完整的数据管理体系，适配多行业蓄电池全生命周期运维工作。BT500系列细分机型覆盖从小规模机房到大型储能电站的全部检测需求，整机工业耐用设计降低户外、复杂机房环境下设备损耗，完善原厂售后与计量资质满足工程采购验收硬性标准。对于电力、新能源、通信行业运维团队而言，BT500系列蓄电池内阻分析仪能够简化蓄电池健康筛查流程，提前识别电池失效隐患，降低后备电源断电故障概率。如需精准选型，可结合自身电池组规模、巡检频次、报表归档需求，匹配对应BT500系列机型，也可联系原厂技术人员获取一对一工况适配方案，文章来源于电能质量分析仪。
