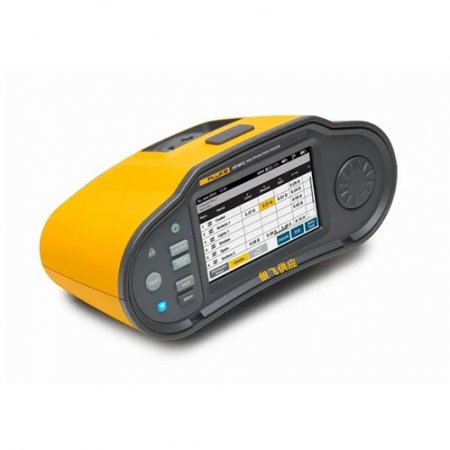

Fluke1672多功能安装测试仪
Fluke1672多功能安装测试仪装箱清单 包含： 多功能安装测试仪 带单个输入接头的重负载电源线 硬质便携箱 USB-C充电电源适配器 遥控探头 悬挂带 调零适配器 测试导线和探头 鳄鱼夹 锂离子电池 Fluke1670系列多功能安装测试仪的英文名称是Fluke1670SeriesMultifunctionInstallationTesters 主要特性 固件升级 简洁的双向用户界面，彻底摒弃了繁琐的多级菜单 通过全彩触摸屏、智能设备或PC电脑，轻松完成设置操作 通过自动测试和自动测量验证，执行快速且准确的测试 与......
产品描述
Fluke1672多功能安装测试仪装箱清单包含：√ 多功能安装测试仪√ 带单个输入接头的重负载电源线√ 硬质便携箱√ USB-C充电电源适配器√ 遥控探头√ 悬挂带√ 调零适配器√ 测试导线和探头√ 鳄鱼夹√ 锂离子电池
Fluke1670系列多功能安装测试仪的英文名称是Fluke1670SeriesMultifunctionInstallationTesters
主要特性
√ 固件升级
√ 简洁的双向用户界面，彻底摒弃了繁琐的多级菜单
√ 通过全彩触摸屏、智能设备或PC电脑，轻松完成设置操作
√ 通过“自动测试”和“自动测量验证”，执行快速且准确的测试
√ 与FlukeConnect兼容，消除了繁琐的数据输入
√ 使用FlukeTruTest™️软件在现场预览测试结果，并生成相应的证书
Fluke1670系列多功能安装测试仪
Fluke1670系列多功能安装测试仪将彻底改变您的工作方式。凭借符合人体工程学的设计、无缝的用户界面、集成的数据管理功能、无线连接（1673FC和1674FC）以及全面的报告软件，1670系列为集成式安装测试解决方案树立了新标准。
可靠的安装测试对于确保设施电气系统的安全性、功能和完整性至关重要。1670系列坚固耐用的设计使您可以验证家用、商用和工业应用中电气安装的安全性，同时可满足IEC/HD60364-6和所有相关的本地安装测试标准的要求。
借助1670系列，您能够更快地执行所需的测试，并减少您在文档编制方面花费的时间，同时对您收集的数据充满信心。
简化的用户界面和测试设置
1670系列采用先进的双向用户界面，将数据管理提升到新的水平，简化了测试设置和准备工作。设置项目时，可以使用高分辨率彩色触摸屏、智能设备或PC电脑轻松自定义客户端、站点、配电板、电路和测试点的分层树拓扑。测试时直接在工具上编辑、添加、删除或修改信息，以确保数据精确，或通过FlukeConnect™️移动应用程序或TruTest™️桌面软件将更新传输到测试仪。易于读取的测试表帮助您快速确保每次都在正确的测试点采集正确的测量数据。现在，您可以花费更少的时间来设置测试仪和管理数据，让您有更多的时间来执行重要的测试。
各种所需测试的执行速度提升高达30%
安装测试过程可能非常耗时。它通常需要重复的手动测试设置，整个过程可能令人烦躁，并带来出错的可能性。
Fluke1670系列采用独特的自动测试功能(1673FC/1674FC)，只需轻触按钮，即可运行整个安装测试序列。集成的帮助功能提供可视连接指南，有助于确保测量成功。通过用户定义的限值警告进行自动测量验证，将测试结果与相关标准进行比较，并为您提供即时的视觉通过/失败指示，以快速识别潜在问题。无需手动测试和自动化测量验证意味着您的测试速度可提高30%，让您有更多时间专注于其他关键任务并提高工作效率。
*测试速度比手动测试快30%。
将文档编制和报告时间缩短多达50%
Fluke1670系列多功能安装测试仪可帮助您将文档编制时间缩短多达50%。将测试结果链接到被测电路或被测点，减少手动数据输入和记录保存。您还可以通过测试仪、智能设备或PC在现场预览检测结果，FlukeConnect的兼容性使您可以轻松地在现场存储、管理和共享数据。FlukeTruTest软件让您只需几个简单的步骤即可在现场生成检验证书，服务期间就能完成检验和开具发票。FlukeConnect移动应用程序使您能够记录和输入所有相关照片和检查记录，以便您可以在现场完成工作，无需在办公室执行额外工作。
*报告和文档编制速度提高50%（基于客户回访）。
InsulationPreTest™️功能
Fluke1674FC含有绝缘预测试功能，让您可以更好地保护装置并避免代价高昂的错误。如果测试仪在测试期间检测到电器设备连接到供电系统，它将停止绝缘测试并发出视觉和听觉警告。这有助于避免意外损坏外部设备，并节省您的时间和金钱。
优化的软件和报告
FlukeTruTestSoftware通过一个集成的Fluke解决方案简化了电气系统数据管理和报告，消除了传统数据管理的麻烦。正确的数据管理和测试信息对于为客户或管理团队生成易于理解的报告至关重要。TruTest允许您使用USB-C接口电缆或通过FlukeConnect移动应用程序在软件和安装测试仪之间创建和传输测试元数据，从而简化流程，帮助您确保获得精确的结果。
通过精简的用户界面和直观的工作流，您可以轻松地对测量数据进行排版，生成可打印的证书和测试报告，并显示贵公司的标识和电子签名。屏幕上直观的仪表板界面允许用户立即看到所有客户端的状态，并可访问更详细的信息（如果需要）
FlukeTruTest软件允许您创建符合地区报告标准的证书，而且符合的标准数量还在不断增加，其中包括BS7671、DINVDE0100-600、ÖVE/ÖNORME8101、NIN/NIV、NEN3140以及其他欧洲安装测试标准。只需轻触按钮即可获得所有这些报告，预配置的国际模板可确保无论您身在何处，TruTest软件都能满足您的需求。
FlukeConnect兼容性
FlukeConnect移动应用程序增强了1673FC和1674FC安装测试仪的功能，帮您摆脱繁琐的数据输入，并通过云存储优化数据管理。FlukeConnect移动应用程序可无线同步安装测试仪的测量数据，以便稍后导出到TruTest桌面软件，让您在现场也能快速有效地报告测量数据。使用FlukeConnect应用程序创建项目并将其上传至1673FC和1674FC，以简化数据管理。构建配电板和电路以发送至测试仪，并使用这些数据来指导测试方式。借助FlukeConnect应用程序，您还可以使用智能设备拍摄照片，并将照片和相关备注分配到特定的测试点或资产，从而创建详细的目视检查报告。
借助功能强大的FlukeConnect测试工具生态系统，您可以将故障排除和报告提升到新的水平。连接其他测试工具，如Fluke369FC漏电流钳表或Fluke1630-2FC接地钳表，在辅助设备和测试点之间同步数据，为您的客户提供更清晰的设施整体运行状况视图。
附加功能
现场可更新—您在现场就可以将法规变更或增强功能应用到测试仪。
小巧轻便（小于1.6kg），配有加厚颈带，可解放您的双手。
全彩色触摸屏和触摸旋钮可实现快速导航，无需复杂的多级菜单。
可充电的2500mAh锂电池，可支持一整天的测试。
USB-C标准充电端口，支持快速充电，方便您随时随地充电。
新设计的专业硬面手提箱，用于运输和保护安装测试仪和附件。
提供额外的大电流回路模式，与针对RCD保护电路的非跳闸模式回路测试相比，测量速度更快。
绝缘监测设备(IMD)测试。
电涌保护器(SPD)功能测试。
压降测量功能。
ZMax存储（用于回路测试），支持轻松评估最高回路测试值。
独特的调零适配器，便于快速、可靠和精确地测试导线和电源线补偿。
使用电源线同时读取L-N、L-PE和N-PE之间的电压测量值。无需改动测量连接。
同时测量RCD跳闸电流和跳闸时间（AC、A、B、F型RCD和GFCI）。
同时测量PEFC或PSC和回路阻抗，并在双显示屏上一起显示。
环路测试让您可以选择所需的输入插孔，而无需更换测试引线。
使用低测试电流(10mA)进行通断性测试，以测量电机绕组。
EarthVoltTouchpad可检测出>50V的高接地电压，指示潜在的危险情况。
1、适用于电阻<20Ω的中性电路以及系统相位角不超过30°的电路。测试前必须将测试导线归零。
2、仅限于FlukeConnect™1674FC型号。
3、适用于>200V的电源电压。
Fluke1670系列多功能安装测试仪一般技术指标
| 技术指标 | 特性 |
| 尺寸 | 26.25cmx14.19cmx11.93cm(10.3inx5.6inx4.7in) |
| 重量（含电池） | 1.6kg(3.5lb) |
| 电池规格、数量 | BP290，锂电池，10.8V，2500mAh，27Wh |
| 防护等级 | IEC60529：IP40 |
| 安全 | 符合IEC/EN61010-1、IEC61010-2-030、IEC61010-2-034标准 |
| 安全等级 | CATIII600V，CATIV300V |
| 性能 | IEC61557-1至IEC/EN61557-8和IEC61557-10 |
电压测量（交流、直流）和频率
| 量程 | 分辨率 | 输入阻抗 | 过载保护 |
| 600V | 0.1V | 320kΩ | 660V |
| 45-66Hz | 0.1Hz | 320kΩ | - |
通断性测试(RLO)
| 量程（自动量程） | 分辨率 | 开路电压 |
| 20Ω/200Ω/2000Ω | 0.01Ω/0.1Ω/1Ω | >4V |
绝缘电阻测量(RISO)
| 测试电压 | |||
| 1672 | 100-250-500-1000V | ||
| 1673FC/1674FC | 50-100-250-500-1000V | ||
| 测试电压 | 绝缘电阻量程 | 分辨率 | 测试电流 |
| 50V | 10kΩ-50MΩ | 0.01MΩ | 1mA@50kΩ |
| 100V |
10kΩ-20MΩ 20MΩ-100MΩ |
0.01MΩ 0.1MΩ |
1mA@100kΩ |
| 250V |
10kΩ-20MΩ 20MΩ-200MΩ |
0.01MΩ 0.1MΩ |
1mA@250kΩ |
|
500V |
10kΩ-20MΩ 20MΩ-200MΩ 200MΩ-500MΩ |
0.01MΩ 0.1MΩ 1MΩ |
1mA@500kΩ |
|
1000V |
100kΩ-200MΩ 200MΩ-1000MΩ |
0.1MΩ 1MΩ |
1mA@1MΩ |
绝缘预测试功能：需要从测试仪连接到L、N和PE。
绝缘预测试浪涌保护器(SPD)绝缘斜坡测试（变阻器测试）IEC61643-11
| 测试电压 | 电压量程 | 分辨率 | 测试电流 | 精度 |
| 500V | 步长增幅0V-500V | 1V | 1mA | ±（1.5%+3位） |
| 1000V | 步长增幅0V-1000V | 1V | 1mA | ±（1.5%+3位） |
绝缘监测设备(IMD)IEC61557-8
| 量程 | 分辨率 | 附注 |
| 1kΩ-10kΩ | 1kΩ |
>1MΩ，仅在电压>100V时可用 |
| 10kΩ-100kΩ | 10kΩ | |
| 100Ω-3MΩ | 100kΩ |
回路和线路阻抗（ZI无跳闸和大电流）
| 量程设置 | 分辨率 | 精度[1] |
|
10Ω[2] |
0.001Ω | 高电流mΩ模式：±（2%+35位数）；无跳闸（2&3线）模式：±（3%+6位数） |
| 20Ω | 0.01Ω | 大电流模式：±（2%+4位） |
| 200Ω | 0.1Ω |
无跳闸模式：±(3%) 大电流模式：±(2%) |
| 2000Ω | 1Ω | ±6%[3] |
2、仅限于FlukeConnect™1674FC型号。
3、适用于>200V的电源电压。
预期接地故障电流(PEFC/IK)和预期短路电流(PSC/IK)
| 量程 | 分辨率 | 单位 |
|
0kA-50kA |
IK <1000A IK ≥1000A |
1A 0.1kA |
计算：预期接地故障电流(PEFC/IK)或预期短路电流(psc/IK)分别通过将测得的电源电压除以测得的环路(L-PE)电阻或线路(L-N)电阻来确定。
压降（通过线路阻抗测试）
| 量程 | 分辨率 | 精度 |
|
0.0-99.9% |
0.1% |
考虑线路精度 阻抗测量 |
注：压降读数是通过线路阻抗测量值和输入的额定电流计算得出的
RCD测试，被测RCD类型
| RCD类型[1] | 1672 | 1673FC | 1674FC | |
| AC[2] | G[3] | • | • | • |
| 交流 | S[4] | • | • | • |
| A[5]、F[6] | G | • | • | • |
| A、F | S | • | • | • |
| B、B+[7] | G | • | • | |
| B、B+ | S | • | • | |
| RDC-DD、RCDA/EV、RCDB/Mi[8] | • | • | ||
| GFCI | • | • | • | |
1、V>265AC时，禁用RCD测试
2、仅在所选电流乘以接地电阻<50V时才允许进行RCD测试。
3、AC–AC响应
4、G-通用型，无延迟
5、S-时间延迟
6、A–AC和脉冲信号响应
7、F–AC、脉冲和高频响应
8、B、B+–对交流、脉冲、高频和平滑直流信号做出响应
9、RDC-DD–6mADC剩余电流响应
2、仅在所选电流乘以接地电阻<50V时才允许进行RCD测试。
3、AC–AC响应
4、G-通用型，无延迟
5、S-时间延迟
6、A–AC和脉冲信号响应
7、F–AC、脉冲和高频响应
8、B、B+–对交流、脉冲、高频和平滑直流信号做出响应
9、RDC-DD–6mADC剩余电流响应
RCD跳闸时间测试(ΔT)
|
测试功能 |
RCD电流选择 | ||||||
| 10mA | 30mA | 100mA[1] | 300mA[1] | 500mA[1] | 1000mA[2] | Var[3] | |
| x½,1 | • | • | • | • | • | • | • |
| x5 | • | • | • | ||||
| 斜坡 | • | • | • | • | • | • | • |
| 自动 | • | • | • | ||||
电源电压50V–265Vac，45/66Hz
1、B型RCD要求电源电压范围为195V至265V。
2、仅限AC型RCD。
3、A型RCD限定为700mA，不适用于B型RCD。
RCD跳闸电流(IΔN)测量/斜坡测试
|
电流范围 |
步长 |
保持时间 | 测量精度 | |
| G型 | S型 | |||
| RCD额定电流的30%至110%[1] | IΔN 的10%[2] | 300ms/步长 | 500ms/步长 | ±5% |
1、规定的跳闸电流范围(IEC61008-1)：
30%-150%，A型，IΔN>10mA
30%-210%，A型，IΔN=10mA
20%-210%，B型
50%-100%，AC型
35%-140%，A型(>10mA)
35%-200%，A型(£10mA)
50%-200%，B型
2、5%，B型
接地电阻测试(RE)，仅限1673FC和1674FC
| 量程 | 分辨率 | 频率 | 输出电压 |
| 200Ω/2000Ω | 0.1Ω/1Ω | 128Hz | 25V |
相序指示
| 图标 | 量程 | 显示屏 |
| 相序指示器启用 | 185V-600V | “1-2-3”或“3-2-1”（表示相序不正确） |
