BT521ANG蓄电池内阻分析仪
Fluke BT521ANG高级电池分析仪包括： 电池分析仪 4 线测试探针（组） BTL10 基本测试导线（组） 带适配器的 TL175 TwistGuard 测试导线 带延长器和弯角尖端的 BTL20ANG 智能测试探头（无温度传感器） 带延长器和温度传感器的 BTL21 智能测试探头组 i410 交流/直流电流钳 BP500 锂离子电池 BC500 交流充电器 mini-USB 电缆 肩带 腰带 磁性挂带 FlukeView 电池管理软件 便携软包 备用保险丝 (2) 电池标签 零欧姆校准电阻器 Fluke BT521ANG高级电池分析仪 量程 分辨率 精度 BT521ANG 电池......
产品描述
Fluke BT521ANG高级电池分析仪包括：
电池分析仪
4 线测试探针（组）
BTL10 基本测试导线（组）

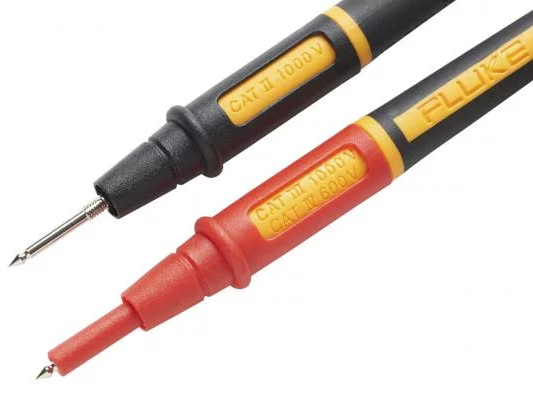

带适配器的 TL175 TwistGuard™ 测试导线
带延长器和弯角尖端的 BTL20ANG 智能测试探头（无温度传感器）
带延长器和温度传感器的 BTL21 智能测试探头组
i410 交流/直流电流钳
BP500 锂离子电池
BC500 交流充电器
mini-USB 电缆
肩带
腰带
磁性挂带
FlukeView® 电池管理软件
便携软包
备用保险丝 (2)
电池标签
零欧姆校准电阻器

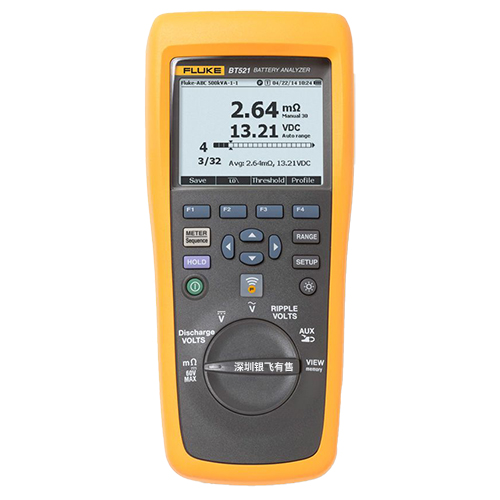

Fluke BT521ANG高级电池分析仪
| 量程 | 分辨率 | 精度 | BT521ANG | |
| 电池电阻/连接片电阻1 | 3 mΩ | 0.001 mΩ | 1% + 8 | |
| 1% +68 | ● | |||
| 30 mΩ | 0.01 mΩ | 0.8% + 6 | ||
| 0.8%+12 | ● | |||
| 300 mΩ | 0.1 mΩ | 0.8% + 6 | ● | |
| 3000 mΩ | 1 mΩ | 0.8% + 6 | ● | |
| VDC | 6 V | 0.001 V | 0.09% + 5 | ● |
| 60 V | 0.01 V | 0.09% + 5 | ● | |
| 600 V | 0.1 V | 0.09% + 5 | ● | |
| 1000 V | 1 V | 0.09% + 5 | ● | |
| VAC（45 Hz 到 500 Hz，800 Hz 滤波器） | 600 V | 0.1 V | 2% + 10 | ● |
| 频率（以 VAC 和 AAC 显示）2 | 500 Hz | 0.1 Hz | 0.5% + 8 | ● |
| 交流电压纹波（最大 20 KHz） | 600 mV | 0.1 mV | 3% + 20 | ● |
| 6000 mV | 1 mV | 3% + 10 | ● | |
| ADC/AAC（使用 Fluke i410 配件） | 400 A | 1 A | 3.5% + 2 | ● |
| 温度 | 0°C 至 60°C | 1°C | 2°C (4°F) | ● |
| 数字万用表模式 | 每个带有时间标记的测量档位有 999 条记录 | |||
| 序列测量模式 | 最多可存储带有时间戳的 100 个档案和 100 个档案模板（每个档案最多可存储 450 节电池数据） | |||
|
1.该测量基于交流注入法。注入源信号小于 100 mA、1 kHz。 2.触发电平 VAC：10 mV，AAC：10 A |
||||
Fluke BT521ANG一般技术指标 - 电池分析仪
尺寸（高 x 宽 x 深）：22 x 10.3 x 5.8 cm (9 x 4 x 2 in)
重量：850 g (1.9 lb)
屏幕尺寸：7.7 x 5.6 cm (3 x 2.2 in)
接口：USB mini
保修年限3年长效保修
一般技术指标 - BTL20ANG 弯角测量探头
长弯角探头（总体长度）：242.2 cm (95.38 in)
短弯角探头（总体长度）：216.8 cm (85.38 in)
总体跨度（线圈松弛）：10.1 cm (4 in)
总体最大跨度（线圈拉长）：109.2 cm (43 in)
BTL20ANG 探头尖端角度 与水平方向成 20 度
环境指标
工作温度：0°C 至 40°C
存放温度：-20°C 至 50°C
锂电池充电温度：0°C 至 40°C
工作湿度：非冷凝 (<10°C)；≤ 80% 相对湿度（10°C 至 30°C 时）；≤ 75% RH（30°C 至 40°C）
工作海拔：海拔 2000 米内
存放海拔：12,000 米海拔高度
IP 等级：IP40
光线电波：FCC A 级
振动要求：MIL-PRF-28800F：2 级
跌落测试要求：1米跌落
温度系数：高于 28°C 或低于 18°C 时，摄氏度增加指定精度的 0.1 倍
符合安全标准：600 V CAT III
EMC：IEC 61326
ROHS：中国，欧洲
防护等级2：污染等级 II
BT521ANG蓄电池内阻分析仪电池合规文件：UN38.3；UL2054；IEC62133；2 G 根据 IEC68-2-26、25 G 和 29

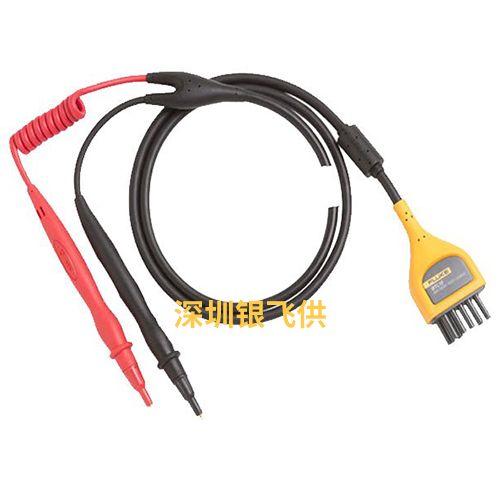

BTL10适用于Fluke500系列蓄电池分析仪的标准型电池测试探头

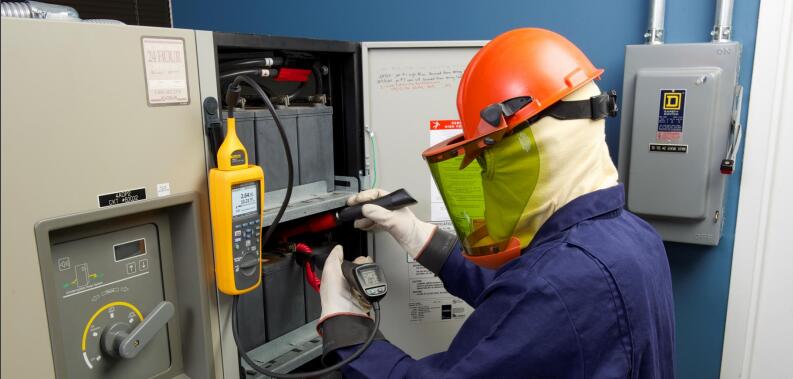

福禄克公司的BT521ANG蓄电池内阻分析仪对于用户来说帮助降低测试复杂性、简化工作流程和直观的用户界面让电池测试变得前所未有的简单。作为蓄电池内阻测试的理想的好用工具，BT521ANG能实现对于后备电池应用的各个蓄电池和电池组的维护、故障诊断和性能测试。
友好的操作界面，手持式的美观的设计和坚固的机械和塑料结合的架构沿用了美国福禄克一直以来的优点，是品牌一贯的卓越性能、准确的测试结果和非常靠谱的性能保障
拥有广泛的电池测试功能，包括直流电压和内阻的同步采集，连接片电阻测试以及使用集成了红外测温系统的互动式手柄对温度进行同步测量
专门用于测量所有类型的后备电池。
电压和电阻阈值
BTL10适用于Fluke500系列蓄电池分析仪的标准型电池测试探头
利用FlukeBT521ANG电池分析仪，您可以快速而轻松地定义测量的上下阈值或容限范围。在测试过程中，将测量值与预定义的阈值自动进行比较，每次测量后生成“通过”、“失败”或“警告”指示。最多可以存储 10 组阈值，并且阈值指示的确定取决于以下条件：
| 电压 | 电阻 | |||
| > 电压下限 | < 电压下限 | < 参考值 | > 参考值和参考值 x（1+警告值%） | > 参考值 x（1+失效值） |
| 通过 | 失败 | 通过 | 警告 | 失败 |
Fluke电池管理软件：Fluke 电池管理软件简单易用，让您可以快速而轻松地将数据从电池分析仪导入 PC。测量数据和电池档案信息通过管理软件进行存储和归档，并可用于对比结果、电导电阻读数之间切换结果，以及进行趋势分析。可使用所有测量数据、电池档案和分析信息轻松地生成报告。
快速查看保存的读数
档案管理
提供电池组柱状图，并由最终用户定义阈值
电池的历史趋势数据
多轮放电电压
快速生成报告
升级 Fluke 电池分析仪固件
在电导和内阻数值之间切换测量结果
文章来源于福禄克，深圳银飞有售FLUKE BT521ANG蓄电池内阻分析仪
