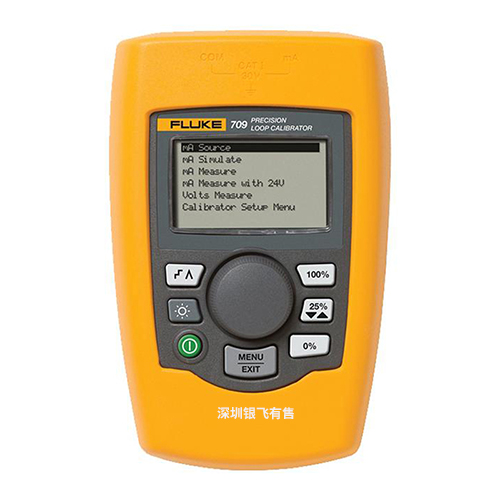

Fluke709H回路校准仪/校验仪
Fluke709H mA回路校准仪不仅能节省测量时间又能测出高质量的准确数据。709H 带有 HART 通讯功能，并支持所选的一组HART通用指令以及普通应用指令。这是 709H 与众不同之处，它既是一款经济且紧凑的回路校准仪，又是一款强大的 HART 通讯工具。 Fluke709H校准 仪设计了一个友好型的用户界面和一个 Quick-Set 旋转编码器旋钮。 709H 减少了电压、电流的测量与输出时间以及回路的加电时间。配备的保护性皮套特别适合技术人员手握，它的大型背光显示屏使阅读非常......
产品描述
Fluke709H mA回路校准仪不仅能节省测量时间又能测出高质量的准确数据。709H 带有 HART 通讯功能，并支持所选的一组HART通用指令以及普通应用指令。这是 709H 与众不同之处，它既是一款经济且紧凑的回路校准仪，又是一款强大的 HART 通讯工具。
Fluke709H校准仪设计了一个友好型的用户界面和一个 Quick-Set 旋转编码器旋钮。709H减少了电压、电流的测量与输出时间以及回路的加电时间。配备的保护性皮套特别适合技术人员手握，它的大型背光显示屏使阅读非常方便，甚至能在黑暗、狭促的工作区域读屏。
709H 校准仪的特点：
- 业内较好的 0.01% 读数精度
- 设计小巧耐用，依靠 6 节标准的 AAA 电池供电
- 直观的用户界面，Quick-Set 旋钮可快速设置，易于使用
- 内置 HART 通讯用 250 Ω 可选电阻器
- 24 V 直流回路电源，带有 mA 测量模式 (-25% ～ 125%)
- 电流量程分辨率为 1 µA，电压量程分辨率为 1 mV
- 所有测量均采用简单的双线连接
- 自动关机以延长电池寿命（关机时间很长可调至 30 分钟）
- 可变步进和斜坡时间（秒）
- 可调跨度选择（0 ～ 20 mA 或 4 ～ 20 mA）
- 电子管测试（利用 % 键模拟所定义的 mA 值）
HART 特定性能包括：
- 快速传输校准数据。 709H/Track 软件/电缆能以 (.csv) 或 (.txt) 格式记录您设备上所有 HART 变送器的参数。
- 可将数据记录在一个特定变送器上，便于排除故障。 数据记录工具具有 1 ～ 60 秒可选采集间隔，可记录 9800 条记录或 99 个单独会话。每个数据样本都含有 709H 测量值、全部四个过程变量及标准的状态条件。
在通讯模式中，用户能够读取基本的装置信息，执行诊断测试并微调大多数 HART 变送器的校准。在过去，该操作只能借助一个专用通讯器、一个高端多功能校准仪或一个配有 HART 调制解调器的笔记本电脑来完成。Fluke 709H 能让几乎任何的技术人员维修和支持 HART 装置。
技术指标：
| 详细的技术指标 | |
| 功能 | mA 输出、mA 模拟、mA 读数、mA 读数/回路电源及电压读数。 |
| 量程 | 电流 (0 ～ 24mA) 和电压 (0 ～ 30VDC) |
| 分辨率 | 电流量程分辨率为 1 µA，电压量程分辨率为 1 mV |
| 精度 | 所有量程均为 0.01% +/- 2 个计数 (@23° +/- 5°C) |
| 工作温度范围 | -10 °C 至 55 °C（14 °F 至 131°F） |
| 湿度范围 | 10 至 95%，非冷凝 |
| 稳定度 | 20 ppm × F.S./°C (-10°C ～ 18°C 和 28°C ～ 55°C） |
| 显示屏 | 128 x 64 像素，带背光的 LCD 图形显示器，34" 高数字显示 |
| 电源 | 6 节 AAA 碱性电池 |
| 电池寿命 | 通常为 40 小时 |
| 回路合规电压 | 24VDC @ 20mA |
| 过电压保护 | 240 VAC |
| 过载电流保护 | 28 mA DC |
| 电磁兼容性 (EMC) | EN61326 附录 A（便携式仪器） |
| 尺寸（长 x 宽 x 高） | 15 cm x 9 cm x 3 cm (6 x 3.6 x 1.3) |
| 重量 | 0.3 kg（9.5 盎司） |
| 包括附件 | NIST 可追溯校准证书，带有数据、电池、测试引线及手册 |
| 保修期 | 三年 |
型号：
| 型号名称 | 描述 |
| Fluke 709H |
带有 HART 通讯/诊断功能的 Fluke 709H 精密回路校准仪包含：
|
Fluke 709H 内置有一个通讯用 HART 调制解调器，用以执行下列指令：
- 读取消息
- 读取标签、描述符、校准日期
- 读取传感器 PV 信息
- 读取 PV 输出信息
- 读取长标签
- 写入 PV 范围（上限和下限）
- 进入/退出固定电流模式
- 设定零点/偏移
- 微调 DAC 零点
- 微调 DAC 增益
Fluke 709H 还能存储多达 20 个 HART 装置的配置文件，以便通过 709H/Track 软件进行上传。配置信息可以存储为 .csv 或 .txt 文件。从而能让终端用户为 HART 装置记录整个设备，无需花费数千美元购买设备资产管理软件。
| Clips | |
| AC220 | SureGrip™ 鳄鱼夹 |
| AC280 | SureGrip™ 挂勾探针 |
| AC283 | SureGrip™ 探针 |
| AC285 | SureGrip™ 鳄鱼夹 |
| AC87 | 大负荷母线测试夹套件 |
| AC89 | 大负荷绝缘刺针测试夹 |
| Test Probes | |
| TP38 | Slim Reach 测试探头组 |
| TP1 | Slim Reach 测试探头组 |
| TP2 | Slim Reach 测试探头组 |
| TP220 | SureGrip™ 工业测试探头 |
| TP4 | Slim Reach 测试探头组 |
| TP74 | 灯笼式探针测试探头组 |
| TP80 | 电子测试探头组 |
| Software | |
| Fluke 709H/Track | Fluke 709H/Track HART 通讯软件 |
| 机套和挂件 | |
| C100 | 万用表和附件包 |
| C12A | 仪表包 |
| C195 | 软携包 |
| C800 | 仪表和附件箱 |
| CAMO-37 | 迷彩便携包 |
| CAMO-C25 | 迷彩便携包 |
| C25 | 用于数字万用表的大软包 |
| 测试线，探头和线夹 | |
| TL80A | 基本电气测试线组 |
| 压力 | |
| PV350 | 压力真空模块 |
| Test Leads | |
| TL220 | SureGrip™ 工业测试线组包括： |
| TL221 | SureGrip™ 延长测试线组 |
| TL223 | 电气测试线组 |
| TL224 | SureGrip™ 隔热测试线 |
| TL26A | TL26A 60 英寸长5 路测试引线组 |
| TL27 | 大负荷测试线组 |
| TL28A | TL28A 63 in. 鳄鱼夹测试线组 |
| TL71 | 超值测试线组 |
| TL75 | Hard Point™ 测试线组 |
| TL76 | 多合一测试线组 |
| TL81A | 豪华型电气测试线组 |
| TL238 | 一套高能环境用 TL238 SureGrip™ 测试引线 |
| 温度 | |
| 80T-150UA | 通用温度探头 |
| 80TK | 热电偶模块 |
