DPI705E-IS 危险区压力指示仪

DPI705E-IS危险区压力指示仪 包括一个内部传感器,并有一个1/8 in NPT内螺纹或G 1/8内螺纹(带4 mm内径软管接头)压力接头。手持式压力指示器的范围从0到1PSI到10000PSI。705E具有48个压力范围,从1.69 psi到20000 psi(25毫巴到1400巴/2.5千帕到140兆帕)。泄漏测试用于通过记录压力随时间的变化来确定系统中是否存在泄漏。泄漏测试也可与RTD传感器一起使用,以记录温度随时间的变化。用户定义为1、3或分钟测试。 Druck DPI705E-IS系列手持式压力和可选温度指示仪具有......

产品描述

DPI705E-IS危险区压力指示仪包括一个内部传感器,并有一个1/8 in NPT内螺纹或G 1/8内螺纹(带4 mm内径软管接头)压力接头。手持式压力指示器的范围从0到1PSI到10000PSI。705E具有48个压力范围,从±1.69 psi到20000 psi(±25毫巴到1400巴/2.5千帕到140兆帕)。泄漏测试用于通过记录压力随时间的变化来确定系统中是否存在泄漏。泄漏测试也可与RTD传感器一起使用,以记录温度随时间的变化。用户定义为1、3或分钟测试。
Druck DPI705E-IS系列手持式压力和可选温度指示仪具有坚固耐用的设计,并且测量精准、稳定可靠。druck/' target='_blank'>德鲁克DPI705E压力指示器结合了坚固耐用的设计和准确可靠的测量。DPI705E系列是专为单手操作而设计的,提供了日常维护和系统故障排除所需的许多基本功能。DPI705E-IS系列紧凑、坚固,专为单手操作而设计, 不仅可用于日常维护, 可以用于系统故障排除。
DPI705E

DPI705E-IS危险区压力指示仪特点

•48 个压力量程从±1.69 psi至20000 psi压力范围± 2.5 kPa 到 140 MPa( 25 mbar 到 1,400 bar)
•0.05%满标度精度
•在 -10°C 到 +50°C 的温度范围内,1 年的总不确定度优于量程的 0.05%
•积分校准记录,完整校准记录,带校准到期倒计时提示
•坚固的手持式设计,带背光高对比度显示屏
•泄漏测试、迁移、最大/最小值和滤波
•可提供危险区(本质安全)版本
•可选远程即插即用的压力和温度 (RTD) 传感器
•可选气动和液压手泵
•危险区域(IS)版本可用

DPI705E-IS提高测试效率

• 开机即用。无需预热时间。
• 19 种压力测量单位(见下方)
• 1、3 或 5 分钟泄漏测试
• 耐冲击,密封等级达 IP54
• 带背光的大型数字高对比度 LCD 显示屏
• 带皮带的可选便携包
• 可选磁性/环形吊带
• 电池寿命长
• 一体式桌面支架和挂钩

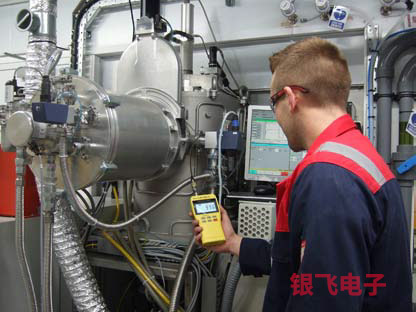

安全区压力指示仪

特殊特性
压力单位
mbar、bar、Pa、hPa、Pa、MPa、psi、lb/ft2、kgf/cm2、kgf/m2、mmHg(0°C)、mHg(0°C)、inHg 0、mmH2O、cmH2O、mH2O、inH2O (4 °C, 20°C)、ftH2O (4°C, 20°C)

DPI705E-IS危险区压力指示仪校准证书

• 标准版本上的压力单位为 bar、psi 和 kPa
• 可选 UKAS 许可校准

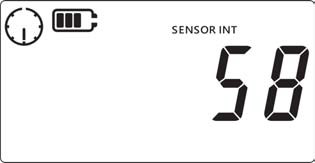

DPI705E-IS危险区压力指示仪泄漏测试

通过记录压力随时间的变化来确定系统是否存在泄漏。泄漏测试也可以配合 RTD 传感器使用,记录温度随时间的变化。
用户可定义 1、3 或 5 分钟泄露测试。
DPI705E安全区压力指示仪

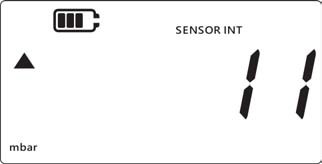

最大值/最小值
DPI705E压力温度指示仪
在峰值保持模式下获取最大和最小读数。

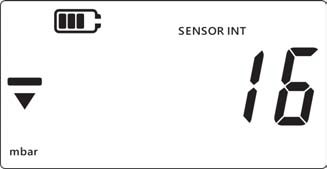

DPI705E手持式压力温度指示仪


清零
将显示压力值置零(/  表压和差压传感器)

迁移
0 到 100% FS 临时偏移功能,从后续测量中减去当前读数。

滤波
数字滤波功能,每次显示值为最后10个测量值的滚动平均值 提供更稳定的低噪音测量读数。

报警
用户可调整;提供带视觉提示(钟形图标、压力读数和背光灯闪烁)的高压和低压报警,并发出持续 60 秒的警示音。

校准
DPI705E-IS系列配合可选的气动或液压手泵使用,提供简单、低成本的校准解决方案。

电池
• 4xAA 碱性/镍铬/镍氢电池
• 节能设计,每周六天,每天使用 8 小时,一组电池可使用一年。

显示器
16mm LCD,带±99999 读数

防爆认证
• ATEX、IECEx、NEPSi、ECASEx(订购代码 ‘H1‘)
• INMETRO(订购代码 ‘H2‘)
• IS I 类,A、B、C 和 D 组,T4 Ex ia;I 类,0 区,AEx/Ex ia IIC T4 Ga (-10°C ≤ Ta ≤ +50°C) 符合 CSA 标准
157-92,UL 913 (7th Ed.),CAN/CSA-C22.2 No.
60079-0:2018,CAN/CSA-C22.2 No. 60079-11:2012, ANSI/UL 60079-0:2018和ANSI/UL 60079-11:2012。
• Ex ia IIC T4 Ga (-10°C ≤ Ta ≤ +50°C) 符合 ATEX IEC 60079-0:2017和EN 60079-11:2011

DPI705E-IS危险区压力指示仪压力范围

内部和外部传感器的压力接口为:
• 25 mbar-200 bar (10 inH2O-3000 psi/2.5 kPa-20 MPa):G1/8 BSP 内螺纹
• 差压量程的低压端口:Legris 4 mm 塑料管快插接头
• ≥350 bar (5000 psi/35 MPa):Autoclave 9/16x18 UNF 外螺纹

DPI705E-IS内部压力传感器

DPI705E-IS包括内部绝压、表压/差压传感器。量程范围见下表:注:不得在在差压指示仪的负端口上施加超过 1 bar (16PSI) 的绝对压力。

内部压力传感器可选量程
压力范围 Abs 表压 压差 标准精度型 高精度
  25 mbar/10 inH2O/2.5 kPa  - ü ü ü -
  70 mbar/1 psi/7 kPa - ü ü ü -
  200 mbar/3 psi/20 kPa - ü ü ü -
  350 mbar/5 psi/35 kPa ü ü ü ü ü
  700 mbar/10 psi/70 kPa ü ü ü ü ü
  1 bar/15 psi/100 kPa ü ü ü ü ü
  2 bar/30 psi/200 kPa ü ü ü ü ü
  3.5 bar/50 psi/350 kPa ü ü - ü ü
  7 bar/100 psi/700 kPa ü ü - ü ü
  10 bar/150 psi/1000 kPa ü ü - ü ü
  20 bar/300 psi/2 MPa ü ü - ü ü
  35 bar/500 psi/3.5 MPa ü ü - ü ü
  70 bar/1000 psi/7 MPa ü ü - ü ü
  100 bar/1500 psi/10 MPa ü ü - ü ü
  135 bar/2000 psi/13.5 MPa  ü ü - ü ü
  200 bar/3000 psi/20 MPa ü ü - ü ü
  350 bar/5000 psi/35 MPa ü - - ü ü
  700 bar/10000 psi/70MPa ü - - ü ü

PM700E外部远程压力传感器

一个 DPI705E-IS可以与任何一个的远程传感器配合使用,因为所有传感器的校准数据都保存在传感器内部,并配备2.9 米长的电缆。
量程范围见下表:
外部远程压力传感器可选量程
压力范围 Abs 表压 压差 标准精度型 高精度
  25 mbar/10 inH2O/2.5 kPa - ü ü ü -
  70 mbar/1 psi/7 kPa - ü ü ü -
200 mbar / 3PSI / 20 kPa - ü ü ü -
  350 mbar/5 psi/35 kPa ü ü ü ü ü
  700 mbar/10 psi/70 kPa ü ü ü ü ü
  1 bar/15 psi/100 kPa ü ü ü ü ü
  2 bar/30 psi/200 kPa ü ü ü ü ü
  3.5 bar/50 psi/350 kPa ü ü - ü ü
  7 bar/100 psi/700 kPa ü ü - ü ü
  10 bar/150 psi/1000 kPa ü ü - ü ü
  20 bar/300 psi/2 MPa ü ü - ü ü
  35 bar/500 psi/3.5 MPa ü ü - ü ü
  70 bar/1000 psi/7 MPa ü ü - ü ü
  100 bar/1500 psi/10 MPa ü ü - ü ü
  135 bar/2000 psi/13.5 MPa ü ü - ü ü
  200 bar/3000 psi/20 MPa ü ü - ü ü
  350 bar/5000 psi/35 MPa ü - - ü ü
  700 bar/10000 psi/70 MPa ü - - ü ü
  1000 bar/ 15000 psi/ 100 MPa  ü - - ü ü
  1400 bar/20000PSI/140 MPa ü - - ü ü

精度水平
总不确定度包括传感器精度以及1 年稳定性
1-标准精度±0.1% FS NLH&R 全温精度,包括非线性、迟滞和重复性。
2-高精度±0.05% FS NLH&R 全温精度,包括非线性、迟滞和重复性。

DPI705E-IS危险区压力指示仪准确度规格

绝压传感器 标准精度型   高精度型

压力范围
精度 总不确定度 精度 总不确定度
  -10 到 50°C(14 到 122°F)
(% FS) (% FS) (% FS) (% FS)
350 mbar 到 1400 bar 0.08 0.1 0.04 0.075
表压/差压传感器 标准精度型   高精度型

压力范围
精度 总不确定度 精度 总不确定度
  -10 到 50°C(14 到 122°F)
(% FS) (% FS) (% FS) (% FS)
25 mbar 0.3 0.348 不适用 不适用
70 mbar 0.1 0.121 不适用 不适用
200 mbar 0.08 0.1 不适用 不适用
350 mbar 至 700 mbar 0.08 0.1 0.04 0.05
1 bar 至 200 bar 0.08 0.1 0.04 0.05
注:NLH&R 非线性度、迟滞和重复性。

负向校验选项
• 低于(含)2MPa以下的表压量程可以选择负向校验选项
• 低于100kPa以下的表压量程的负向校验为量程的负值比如-20kPa的负向校验量程为-20kPa
• 100kPa以上量程的负向校验量程为-100kPa

DPI705E-IS一般规格

DPI705E-IS一般规格
工作压力 110% FS(超出这一范围即激活警报)
密封 IP54
工作温度 -10 到 50°C(14 到 122°F)
存放温度 -20 到 70°C(-4 到 158°F)
湿度 0 至 90% RH 无冷凝
冲击和振动 MIL-PRF-28800F,II 类设备。
-20°C (-4°F) 1米跌落试验
EMC BS EN 61326-1
电气安全 BS EN 61010-1
UL 61010-1
压力安全 压力设备指令 SEP 类。UL61010
2xFS 下安全
认证 CE 标志,RCM
尺寸和重量 长 200 mm,宽 95 mm,高 43 mm
最大 563 g
RoHS 兼容
介质兼容性 介质应与不锈钢和哈氏合金兼容
分辨率 5 位

介质兼容性

与不锈钢和哈氏合金兼容的液体均可使用。这是为了避免介质泄漏时,保证压力传感器的完整性。
可选远程 RTD 温度接口/探头
即插即用温度测量功能,以电阻值或温度单位显示。
用户可以通过选择下面的两种类型温度插头来实现客户自己的
RTD温度传感器与DPI 705E的连接:

P/N RTD-INTERFACE-485 P/N RTD-INTERFACE -IS
接口尺寸为M12的快速连接
安全区域使用接口
危险区域使用接口
客户也可以选择我们的原厂长度为15cm的A级PT100探头。安全区域P/N RTD-PROBE-485,危险区域P/N RTD-PROBE-IS
文章来源于DRUCK德鲁克
