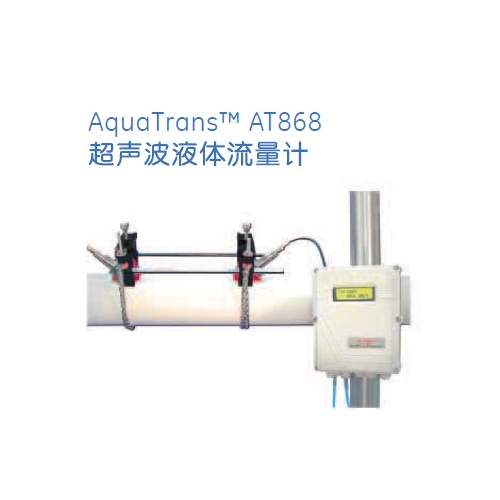

AT868超声波流量计
GEAT868 ， AquaTransAT868-超声波液体流量变送器 ， GE AquaTransAT868超声波流量计 集成低成本的变送器套件，具有较为先进的流量测量能力，且外壳坚固，可以安装在过程测量点上。它是专门用于水、废水和污水等市政应用。使用 AT868变送器 的内部键盘，或者通过将AT868连接到一台笔记本电脑并使用 GE 的Panametrics仪器接口软件，很容易实现安装和应用。 PanaFlow 仪表 系统具有超声波流量测量的优势，包括无压降，无移动部件更换和极低维护。在完整的流量计系统......
产品描述
GEAT868，AquaTransAT868-超声波液体流量变送器，GEAquaTransAT868超声波流量计集成低成本的变送器套件，具有较为先进的流量测量能力，且外壳坚固，可以安装在过程测量点上。它是专门用于水、废水和污水等市政应用。使用AT868变送器的内部键盘，或者通过将AT868连接到一台笔记本电脑并使用GE的Panametrics仪器接口软件，很容易实现安装和应用。
PanaFlow仪表系统具有超声波流量测量的优势，包括无压降，无移动部件更换和极低维护。在完整的流量计系统中，这些优势体现在化工、石油、气体，以及其他工业中粗糙过程环境的固定安装。
夹式感测器的读数通常精确到误差只在1%到2%内，如果使用湿式感测器，将精确到误差只在1%以内。流量测量范围为0.1到40英尺/秒（0.03到12.2米/秒），调节比为400：1。测量无阻碍，无压降，无污染。
非侵入夹式或湿式感测器
流量范围为0.1到40英尺/秒（0.03到12.2米/秒）
速度、体积和累加流量
一个模拟输出和一个频率/脉冲累加器标准输出
现场编程的内部键盘
低成本套件
饮用水
废水
污水
排放水
净化水
冷却和加热水
其他液体
操作和性能
流体类型声学导电流体，包括很纯净的液体，以及多种夹带颗粒物和气泡的液体。较大空隙率取决于感测器、审讯载波频率、路径长度和管道配置。
管道尺寸
夹式感测器：0.5到300英寸（12.7毫米到7.6米），以及更大尺寸
湿式感测器：1英寸到200英寸（25.4毫米到5米），以及更大尺寸
管壁厚度可达3英寸（76.2毫米）
管道材料全金属和主要塑料。有关混凝土、复合材料，以及强腐蚀性管道或衬里管，请咨询GE。
流量精度（流速）读数的0.5％（在校准过程中实现）
典型的夹式传感器的流量精度（流速）
管道内径>6英寸（150毫米）：读数的±1％到2％
管道内径<6英寸（150毫米）：读数的±2％到5％
典型的湿式传感器的流量精度（流速）读数的±1%；精度取决于管道尺寸、管道安装，以及是单路径测量还是双路径测量。
重复性±0.1％到0.3％读数
范围（双向）–40到40英尺/秒（-12.2到12.2米/秒）
范围度（整体）400:1
规格假定为全展流（5直径阀前直导向管和5直径阀后直导向管），流速大于1英尺/秒（0.3米/秒）。
测量参数体积流量、累加流量和流速
电气设备
流量测量专利的相关渡越时间模式
外壳环氧涂层铝防水型4X/IP66
尺寸标准：重量为2磅（0.9千克），
尺寸（高x宽x深）7.25英寸x5.9英寸x3.5英寸（184毫米×150毫米×89毫米）
通道
标准：1个通道
可选：两个通道（两个管道或平均两个路径）
显示屏2行×16字符，背光液晶显示屏，可配置为每序列至多显示4个测量参数
键盘6个按键的内部键盘
电源
标准：85到265VAC，50/60赫兹
可选：12到28VDC,±5%
功耗较大20瓦
工作温度14°F到131°F(–10°C到55°C)
存储温度-40.00°C到158°F(-40°C到70°C)
标准输入/输出
每通道一个0/4到20毫安隔离输出，600？较大负荷
每通道一个频率/脉冲率/累加器输出，光隔离，较大3A，高达100VDC，较大1瓦，从0.1到10千赫
数字接口
标准：RS232
可选：RS485（多级接口）
符合欧洲标准对于DN<25,系统符合电磁兼容性指令89/336/EEC,73/23/EECLVD（II类安装，2度污染），感测器符合PED97/23/EC要求
夹式超声波流量感测器
温度范围
标准：-40.00°C到148.89°C(-40°C到150°C)
可选：-40.00°C到98.89°C(-40°C到230°C)
安装方式不锈钢链或不锈钢带，焊接夹具或磁性夹具
地区分类
标准：通用
可选：防风雨型4/IP65
可选：潜水型IP67/68
湿式超声波流量感测器
温度范围–40°F到212°F(–40°C到100°C)
压力范围0到3000psig(1到207bar)
材料
标准：不锈钢
可选(Pan-Adapta®插头):钛，镍基合金®合金，蒙乃尔®合金，双工，CPVC，PVDF等Pan-Adapta插头允许安装和拆除湿式感测器，无须中断过程或排空管道。
过程连接
标准：1英寸或3/8英寸NPTM
可选：RF法兰、承插焊接、熔断接合及其他
安装方式兰流通池、热水龙头或冷水龙头
地区分类
标准：通用
可选：防风雨型4/IP65；潜水型
感测器电缆•标准：一对同轴电缆，RG62AU型，或参见感测器类型说明•可选：较大长度为1000英尺（330米）。此文章来自GE大气数据仪。
