压力仪表与压力变送器的精准校准，是工业过程控制、石化运维、电力计量、医药生产等领域保障设备安全与测量准确的关键环节。传统手动压力泵存在调节精度不足、压力波动大、操作费力、安全防护不完善等问题，难以满足现场与实验室的高精度校准需求。DruckPV621压力基座作为一体式气体压力/真空发生基座，覆盖-950mbar至20bar全量程，采用精密容积调节与气动泵结合的压力生成方案，搭配快装接头与过压保护结构，同时提供本安型版本可用于危险区域。PV621可与DPI620G校验仪、PM620压力模块组合成完整校准系统，为多场景压力校验提供稳定、高效、安全的一体化解决方案。

DruckPV621压力基座气动压力生成核心原理与结构设计

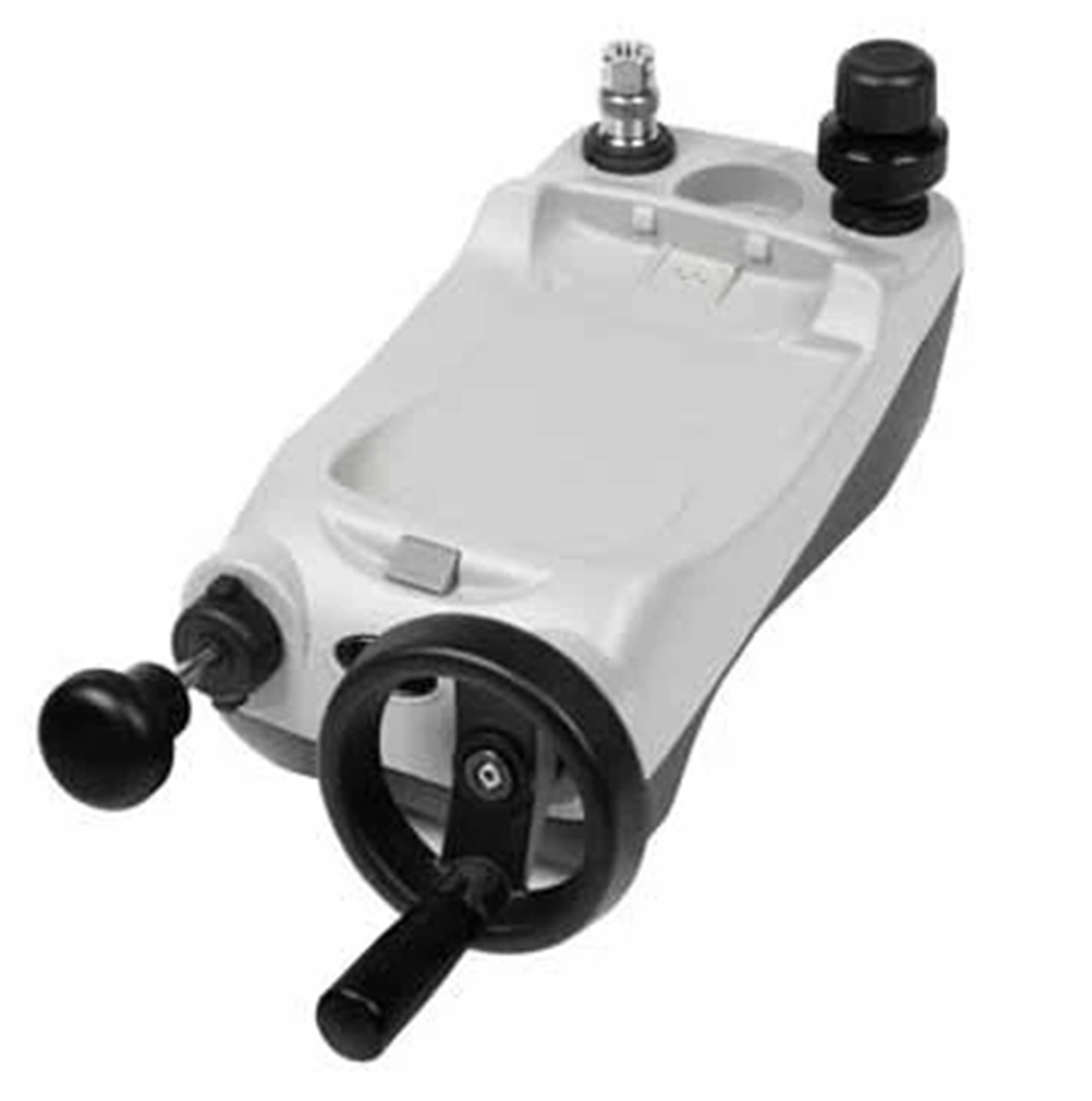

DruckPV621压力基座采用气动泵+精密容积调节器的复合压力生成原理，以手动气动泵完成粗调压，容积调节器实现细调精控，形成稳定可控的压力/真空输出体系。设备通过压力/真空选择旋钮切换工作模式，顺时针调节进入正压模式，逆时针调节进入真空模式，切换前释放系统压力可避免机构损伤。压力生成时，气动泵提供基础压力输出，容积调节器通过内部容积变化实现压力微调，顺时针旋转提升压力，逆时针旋转降低压力，最小调节分辨率可达0.001bar，满足高精度校准的压力稳定需求。 结构层面，DruckPV621压力基座采用一体化紧凑设计，机身尺寸约350×160×150mm，集成测试端口、压力模块接口、泄压阀、容积调节转轮、气动泵等核心部件。测试端口采用快装式压力接头，支持NPT与BSP两种螺纹规格，无需工具即可快速完成待测设备连接，大幅提升现场校准效率。设备配备专用锁合机构，可与DPI620G多功能校验仪稳固连接，形成机械与电气一体化的集成校准系统。PV621内部流路采用铝、黄铜、不锈钢等耐腐蚀材质，搭配腈、PTFE密封组件，适配空气、氮气等非腐蚀性气体介质，保障长期使用稳定性。

DruckPV621压力基座全量程参数与精度性能明细

DruckPV621压力基座覆盖真空与正压全量程，核心参数与性能指标贴合工业计量校准规范，具体参数如下表所示：
表格

参数分类	具体指标	规格详情
型号规格	PV621G/PV621-IS	气体压力/真空基座，本安版带防爆认证
压力量程	工作范围	-950mbar~20bar（-13.5~300psi）
测量分辨率	最小调节精度	0.001bar（0.0145psi）
系统容积	容积调节器+其他	≈12.6cm³
泄漏率	最大压力	0.01bar/min
	最大真空	0.005bar/min
压力介质	适用类型	非腐蚀性气体（空气、氮气等）
接口规格	测试端口	G1/8或1/8NPT快装接头
工作温度	运行环境	-10~50℃
安全认证	本安版	ATEX、IECEx、ETL认证
外观尺寸	长×宽×高	≈350×160×150mm

DruckPV621压力基座的压力控制精度依托容积微调结构实现，在典型测试容积下可保持压力稳定无漂移，泄漏率指标满足仪表校准的静态压力测试要求。设备兼容多种气体介质，流路材质耐腐蚀性强，可适应不同工业场景的介质使用需求，宽温工作环境适配室内外多场景校准作业。

DruckPV621压力基座压力/真空双模式操作流程详解

DruckPV621压力基座采用可视化操作逻辑，压力模式与真空模式切换便捷，调节步骤简洁易懂，适配不同技术水平操作人员使用。真空模式操作时，先将选择旋钮调至真空档位，关闭泄压阀，通过气动泵抽至目标真空范围，再转动容积调节器完成精准微调，顺时针调节降低真空度，逆时针调节提升真空度，调节完成后可保持真空稳定持续输出。正压模式操作时，将选择旋钮调至压力档位，关闭泄压阀，气动泵打压至目标压力区间，容积调节器实现精细调压，确保压力值稳定贴合校准需求。
泄压操作是保障设备与待测仪表安全的关键步骤，DruckPV621压力基座配备针形泄压阀，逆时针缓慢开启可实现可控泄压，避免压力骤降损伤传感器。设备连接待测设备时，快装接头配合专用密封件实现可靠密封，NPT螺纹使用密封剂、BSP螺纹使用粘合密封件，不同压力区间采用对应密封方案，保障连接气密性。断开设备前必须完成完全泄压，再手动拆卸快装接头，全程无需工具，简化现场操作流程。PV621的容积调节器配备折叠式把手，高压工况下折叠把手更易转动，提升操作便捷性。

DruckPV621压力基座过压保护与安全防护设计

安全防护是压力校准设备的核心设计要点，DruckPV621压力基座配备可选配泄压阀（PRV）过压保护系统，可根据待测设备量程设定安全泄压压力，当系统压力超过设定值时，泄压阀自动开启释放多余压力，避免过压损坏待测仪表与压力模块。泄压阀支持多量程型号选择，气体专用泄压阀可调范围覆盖0.2~100bar，用户可根据校准需求匹配对应型号，调节时通过旋转螺钉调整泄压阈值，调整完成后复位保护帽即可投入使用。
电气安全方面，PV621-IS本安型版本通过ATEX、IECEx、ETL权威认证，可在易燃易爆危险区域安全使用，满足石化、油气等高危场景的现场校准需求。设备流路与机械结构遵循压力设备指令SEP规范，所有承压部件经过严格压力测试，杜绝破裂泄漏风险。操作安全上，设备明确标注操作流程与警示信息，要求连接/拆卸设备前必须完全泄压，防止加压介质喷射造成安全隐患。DruckPV621压力基座的多层安全防护设计，从硬件、操作、认证多维度保障校准作业安全。

DruckPV621压力基座系统集成与多行业校准适配能力

DruckPV621压力基座并非独立工作设备，可与Druck系列组件搭建全功能压力校准系统，适配多样化校准需求。与PM620/PM620-IS压力模块组合，可实现压力精准测量；搭配DPI620G/DPI620G-IS多功能校验仪，可拓展HART、FoundationFieldbus、Profibus通讯功能，支持智能压力变送器的配置、校准与数据记录。系统配套专用记录软件，可自动采集校准数据、生成测试报告，实现校准流程数字化管理，满足计量溯源要求。
行业适配层面，DruckPV621压力基座广泛应用于石化、电力、制药、计量院所、自动化产线等领域。石化行业中，本安型PV621-IS可在危险区完成变送器校准；电力行业用于压力表、压力传感器的周期检定；制药行业满足洁净车间气体压力仪表校准需求；计量院校准实验室依托其高精度特性开展量值传递工作。设备便携机身与简易操作，既适合实验室固定校准，也满足现场移动式检修校准，兼顾固定式与移动式全场景使用需求。

DruckPV621压力基座日常维护与长期使用规范

日常维护是保障DruckPV621压力基座长期稳定运行的关键，设备维护流程简洁，无需专业工具即可完成基础保养。清洁时使用无绒湿布与中性清洁剂擦拭机身，禁止使用溶剂与研磨性材料，防止灰尘进入流路造成堵塞。泄漏测试需定期开展，封闭测试端口后加压至最大压力，静置观测压力变化，对比标准泄漏率判断设备气密性，出现泄漏及时检查密封件与接头。 设备长期存放或低温存放时，需排空内部气体，避免冷凝水损坏流路部件；本安型版本需保持防爆部件完整性，禁止私自拆卸改装。压力模块与校验仪连接接口需保持清洁，闲置时使用专用堵头密封，防止灰尘进入。DruckPV621压力基座遵循WEEE废旧电子设备回收指令，报废处理时需交由专业机构回收，符合环保规范。官方提供校准与维修服务，定期返厂校准可保持设备测量精度，延长使用寿命。

DruckPV621压力基座以气动复合压力生成原理、高精度容积微调、全量程压力/真空输出、多层安全防护为核心优势，有效解决传统压力校准设备精度不足、操作繁琐、安全隐患大等痛点。设备兼顾便携性与稳定性，标配快装接头简化接线，可选过压保护与本安认证拓展使用场景，可搭建一体化校准系统满足数字化计量需求。DruckPV621压力基座适配工业全场景压力仪表校准，在计量标准持续完善的背景下，为压力测量设备的精准校准与安全运行提供可靠支撑，助力工业计量校准工作规范化、高效化落地，文章来源于压力校验仪表。
