PACE5000E
在航空航天、医疗制药、工业制造等领域的压力校准与自动化测试中，设备的精度稳定性、量程灵活性及运维效率直接影响测试质量与成本控制。DRUCK PACE5000E压力控制器作为基于TERPS（沟槽刻蚀谐振技术）的模块化解决方案，专为实验室、试验台及机架式应用设计，通过可互换控制模块与精准控制算法，解决传统压力控制器量程固定、校准繁琐、带载能力不足的问题。DRUCK PACE5000E压力控制器支持单通道压力控制，适配从负压到高压的全量程需求，控制稳......
产品描述
在航空航天、医疗制药、工业制造等领域的压力校准与自动化测试中，设备的精度稳定性、量程灵活性及运维效率直接影响测试质量与成本控制。DRUCK PACE5000E压力控制器作为基于TERPS（沟槽刻蚀谐振技术）的模块化解决方案，专为实验室、试验台及机架式应用设计，通过可互换控制模块与精准控制算法，解决传统压力控制器量程固定、校准繁琐、带载能力不足的问题。DRUCK PACE5000E压力控制器支持单通道压力控制，适配从负压到高压的全量程需求，控制稳定性与响应速度表现优异，同时兼容旧款PACE系列模块，降低升级成本。深入解析其模块化架构、核心技术与性能优势，对提升压力控制工作的灵活性与经济性具有重要实践意义。DRUCK PACE5000E压力控制器是GE德鲁克（Druck）推出的新一代模块化压力控制设备，专为高精度压力校验和自动化测试设计，具有以下核心特点：
技术性能
控制稳定性：采用全数字控制技术，实现高控制稳定性和快速响应（控制速率可达“Max.速率”模式）。
传感器技术：集成最新硅压阻（Piezo-resistive）和沟槽刻蚀谐振（TERPS）技术传感器，带宽和精度显著提升，长期稳定性达每年0.01%读数。
量程范围：覆盖2.5 kPa至210 bar（21 MPa）表压/绝压，支持负压校准作为标准配置。
模块化设计
兼容性：主机与PACE CM系列控制模块（如CM0/CM1/CM2）可互换，支持单/双通道配置，减少停机时间和购置成本。
扩展性：支持气动压力控制模块，适用于干燥无油气体（如空气或氮气）。
操作与接口
触摸屏交互：配备高分辨率彩色触摸屏，支持多语言（含中文）和任务驱动菜单结构。
通信接口：标配RS232、IEEE-488、以太网（LXI 1.6）和USB，兼容SCPI-99协议及LabVIEW驱动。
应用场景
广泛应用于航空航天、油气、制造业及计量校准领域，尤其适合实验室、生产线和机架式压力校验。
支持开关测试、泄漏测试、爆破测试等自动化任务。
升级与维护
作为PACE5000的升级版，E系列改进了用户体验，保持原有模块兼容性，并优化了校准周期和维护成本。
产品基础与核心技术定位
DRUCK PACE5000E压力控制器以TERPS技术为核心支撑，该技术是德鲁克自主研发的高精度压力传感技术，通过优化传感器谐振频率特性，确保内置压力传感单元的长期稳定性与低不确定度，12个月规格保证期内无需频繁校准。作为单通道压力控制器主机，DRUCK PACE5000E压力控制器可搭配任意PACECM系列可互换控制模块，实现台式或机架式部署，凭借紧凑设计（高度2U、深度330mm）与轻量化特性（重量5.6kg），既能满足实验室精密测试需求，也适配产线终端测试、批量生产等工业场景。

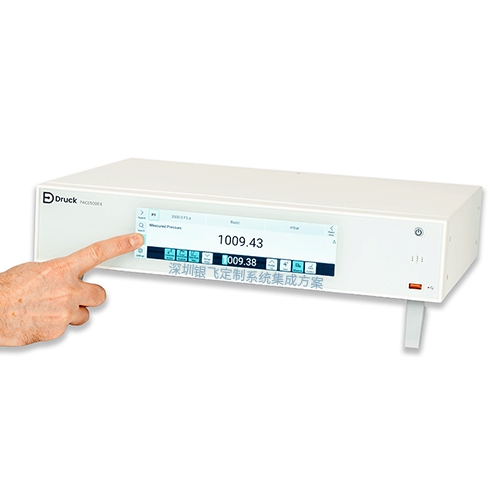

DRUCK PACE 5000E压力控制器
DRUCK PACE5000E压力控制器的适用领域覆盖多元行业：在航空航天领域可用于飞行器液压系统压力校准，医疗制药领域适配无菌环境下的设备压力测试，电子半导体领域支持精密元器件的压力环境模拟，能源领域则可满足油气开采设备的压力验证需求。其核心优势在于“模块独立+主机通用”的设计逻辑——仅需更换控制模块即可覆盖不同压力范围，无需为特定量程配置全新主机，大幅提升设备利用率，降低总体使用成本。
| 压力测量 | |
|
CM0/CM1/CM2 压力量程: CM3压力量程: |
表压2.5,7,20,35,70,100,200,350,700kPa和1,2,3.5,7,10,13.5,17.2,21MPa 表压25,70,200,350和700mbar,1,2,3.5,7,10,20,35,70,100,135,172,210bar 表E0.35,1,3,5,10,15,30,50,100,150,300,500,1000,1500,2000,2500,3000psi 所有表压量程均标配负压校准,表压100kPa以上量程可以通过选配大气参考选项实现绝压 绝压200.350kPa.800kPa.1.1MPa,2.1MPa.3.6MPa.7.1MPa.10.1MPa,13.6MPa.17.3MPa.21.1MPa 表压100,250,700kPa,1MPa,2MPa,3.5MPa,7MPa,10MPa,13.5MPa,17.2MPa,21MPa(其它量程请与销售人员沟通) |
| 超量程显示: | 10%满量程 |
| 压力介质: | 干净、干燥、无油的非腐蚀性气体,气源压力要求大于所输出压力的10%左右,推荐使用干燥的压缩空气或氮气 |
| 显示 | |

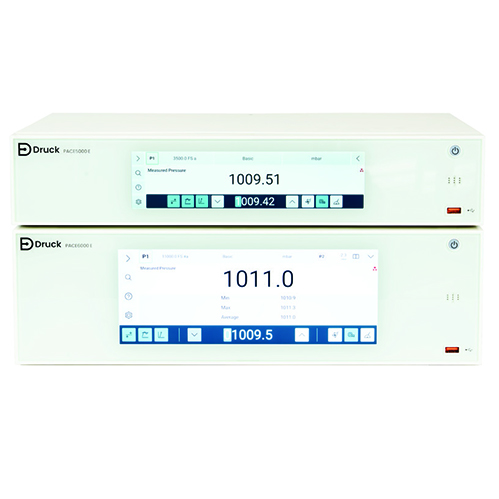

| PACE5000E | 彩色LCD触摸屏,216mmx54mm(8.5'x2.1") |
| PACE6000E | 彩色LCD触摸屏,243mmx91mm(9.6"x3.6") |
| 通讯更新速率 | 20次/秒 |
| 显示更新速率 | 2次秒 |
| 显示位数 | ±99999999 |
| 压力单位 |
mbar.bar,Pa(Nim2),hPa.kPa.MPa.mmHg@0C.cmHg@0C.mHg@0C..inHg@0°C,mmH22O@4C.cmH.torr,atm,psi,b/ft2O @4℃,mH2,inH2O@4C,inH2O@4℃,mmH2O@20℃,inH2O@20℃,cmH2O@60F,ftH2O@20℃,mH2O@4C,ftH2O@20C, kg/m2O@20°C,2,kg/cmftH2O@60°F,以及四种用户自定义压力单位 |
| 性能 | |
| PACECM0标准精度 |
0.02%Rdg+0.02%FS(2.5kPa0.10%rdg+0.10%FS.7kPa0.05%rdg+0.05%FS.20kPa0.04%rdg+0.04%FS) 精度搭标包含非线性,迟滞,重复性以及温度影响,为保证精度,使用时环境温度要保证要保证相对稳定,并周期执行调雾操作 |
| PACECMO控制稳定性 | 优于0.005%FS |
| PACECM1提高精度 |
0.01%Rdg+0.01%FS(2.5kPa0.05%rdg+0.05%FS,7kPa0.025%rdg+0.025%FS,20kPa0.02%rdg+0.02%FS) 精度指标包含非线性,迟滞,重复性以及温度影响,为保证精度,使用时环境温度要保证要保证相对稳定,并周期执行调雾操作 |
| PACECM1控制稳定性 | 优于0.003%FS(2.5kPa量程为0.005%FS) |
| PACECM2特优精度 |
0.005%Rdg+0.005%FS(2.5KPa:0.025%rdg+0.025%FS,7kPa:0.0125%rdg+0.0125%FS.20kPa0.01%rdg+0.01%FS) w 精度指标包含排线性,迟滞,重复性以及温度影响,为保证精度,使用时环境温度要保证要保证相对稳定,并周期执行调要操作低压量程可 以提供特殊标定至0.01%的模块,请与Oruck销售人员沟通 |
| PACECM2控制稳定性 | 优于0.001%FS(2.5kPa量程为0.004%FS.7kPa量程为0.003%FS) |
| PACECM3基准圾精度 | 200kPa,350kPaa:0.001%FS;800kPa-21.1MPaa:0.0015%FS。包含非线性,迟滞,重复性以及温度影响 |
| PACECM3控制稳定性 | 优于0.001%FS |
|
PACECM3总精度 (2sigma) |
200kPa及350kPa0.0004%Rdg+0.0027%FS 800kPa-10.1MPa:0.0011%RDG+0.0026%FS 13.6MPa:0.0025%RDG+0.0023%FS 17.3MPa:0.0026%RDG+0.0022%FS 21.1MPa:0.0027%RDG+0.0022%FS 包括测量精度、长期稳定性,校验设备不确定度。对于模表压(350kPa及以下需采用均方根法同时计算大气参考误差。 |
| 性能 | |
| PACECM长期稳定性 |
CM0,CM1和CM2量程:200kPa以上量程为0.01%rdg/年,100kPa为0.02%rdg/年,100kPa以下为0.03%rdg/年,CM3:200kPa,350kPa a:0.0025%FS/年:800kPa-21.1MPaa:0.001%FS/28天推荐每28天对内部气压计进行一次清景) CM0-B,CM1-B,CM2-B,CM3-B和CM2-A的大气参考传感器稳定性为5Pa/年 |
| 负表压精度 | 任何负压压力下的最大误差等于相同正压值下的最大误差,适用于CM0,CM1和CM2 |
| 模拟量程精度 | 模拟绝压:表压模式精度+大气参考精度:模拟表压:绝压模式精度+大气参考精度 |
| PACECM0-B大气参考精度 | 10Pa,包含非线性,迟滞,重复性以及温度影响 |
| PACECM1-B大气参考精度 | 5Pa,包含非线性,迟滞,重复性以及温度影响 |
| PACECM2-B大气参考精度 | 2.5Pa,包含非线性,迟滞,重复性以及温度影响 |
| PACECM3-B大气参考精度 | 2Pa,包含非线性,迟滞,重复性以及温度影响 |
| 气体消耗 | 所有供气均用于系统的压力控制,当仪器处于测量模式或关机时没有气体消耗 |
| 电气特性 | |
| 供电 | 100-120/200-240VAC,(50/60Hz) |
| 通信 | |
| 通信 |
USB-A,USB-C,USBTypeB/USBTMC,以大网(LXI)以及RS232(可选),GPIBIEEE-488(可选),SCPI99,模拟通信(DPI520,DPI500. DPI510&DPI515取决于具体型号,以及PACE5000/PACE6000) |
| 环境 | |
| 温度密封振动冲击认证 |
工作温度0Cto55°C(32°Fto131F) 校准温度15°℃to45°C(59°Fto113*F) 储存温度-20°Cto70°℃(-4°Fto158°F) 5%RH~95%RH非凝露 IP20(EN60529),设计为室内使用 符合Def.Stan.66-318.4Cat3以及MIL-PRF-28800 EN61010-1 UL611010-1EMCEN61326-1,PED,ROHS&WEEE-CE |
| 物理规格 | |
| PACE主机重量 | PACE5000E5.6kg.PACE6000E7.2kg |
| PACECM控制模块重量 | 5kg |
| PACECM-压力接口 | G1/8内螺纹 |
| PACE5000E尺寸 | 440mmx88mm(2U)x320mm(17.3*%3.47"%12.8T |
| PACE6000E尺寸 | 440mmX132mm(3U)X320mm(17.3*x5.2*x12.6"J |
模块化架构设计：灵活扩展与高效运维的核心
1.PACE5000E主机特性
DRUCK PACE5000E压力控制器的主机采用单通道设计，集成统一控制核心、人机交互界面与多类型通信接口，模块安装/卸载无需复杂工具，插入后系统自动识别模块型号并加载驱动程序。主机保持2U高度的紧凑尺寸，机架安装时后方预留充足连接件空间，适配19英寸标准机架布局，可与其他测试设备集成部署。DRUCK PACE5000E压力控制器的操作界面经过全面重新设计，配备彩色LCD触摸屏，菜单结构直观简洁，支持上下文相关帮助功能，新用户可快速掌握操作流程，同时支持HDMI显示器输出及鼠标键盘外接，提升试验台场景的操作便利性。
2.PACE CM可互换控制模块优势

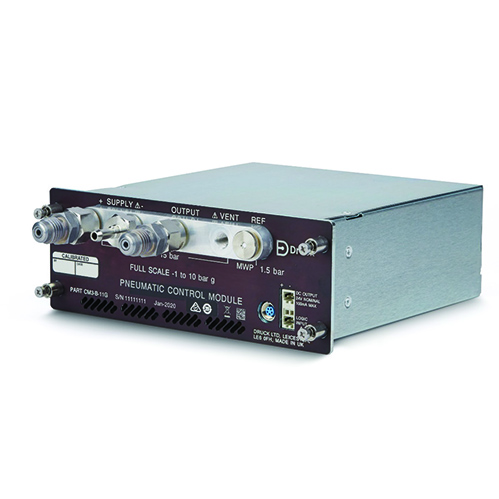

DRUCK PACE5000E压力控制器的核心灵活性源于PACECM控制模块，该模块集成所有阀门、歧管、压力传感器及校准数据，针对不同压力范围进行专项优化，确保各量程下的控制速度、稳定性与容积控制能力均达行业优异水平。相比传统一体化设计，CM模块的独特优势体现在三方面：其一，模块独立校准维护，主机可长期使用，避免因单一模块故障导致整机停机；其二，单一主机覆盖全量程（从负压到100MPa以上），无需为不同压力范围配置多台主机；其三，传感器直接安装于歧管阀组，减少管路连接环节，降低泄漏风险，同时缩短压力传递路径，提升响应速度。
PACECM模块按精度等级分为CM0（标准精度）、CM1（高精度）、CM2（特优精度）、CM3（基准级精度）四类，适配不同测试需求：CM0适用于常规工业测试，精度为0.02%Rdg+0.02%FS；CM3则针对计量级场景，200kPa、350kPa绝压量程精度达0.001%FS，控制稳定性优于0.001%FS。所有CM模块均支持负压校准（表压量程），100kPa以上量程可通过选配大气参考选项实现绝压控制，气源适配干净、干燥、无油的非腐蚀性气体（推荐干燥压缩空气或氮气），气源压力需大于输出压力的10%。
控制性能与精度保障
1.响应速度与稳定性
DRUCK PACE5000E压力控制器配合CM模块采用先进数字控制算法，针对不同场景优化响应速度：高速模式下（外部负载≤100ml、20-50%满量程阶跃）控制响应时间仅1.5秒，稳定性达0.025%FS；高精度模式下（同负载与阶跃条件）响应时间≤3秒，稳定性提升至0.005%FS，若需0.001%FS超高稳定性，仅需额外增加2秒稳定时间（所有性能数据含1秒稳定时间）。这一表现优于同类产品，尤其适用于大容腔或小容腔的差异化带载需求，在汽车制动系统压力测试、医疗设备压力验证等场景中，可快速实现目标压力稳定，减少测试等待时间。
2.长期稳定性与环境适配
DRUCK PACE5000E压力控制器的长期稳定性指标基于TERPS技术优势：CM0、CM1、CM2模块中，200kPa以上量程年漂移仅0.01%Rdg，100kPa量程为0.02%Rdg，100kPa以下为0.03%Rdg；CM3模块的200kPa、350kPa绝压量程年稳定性达0.0025%FS，800kPa-21.1MPa绝压量程则为0.001%FS/28天（推荐每28天对内部气压计清零）。环境适应性方面，DRUCK PACE5000E压力控制器工作温度范围为0°C-55°C，校准温度为15°C-45°C，储存温度-20°C-70°C，湿度耐受5%-95%RH（非凝露），防护等级达IP20（EN60529），符合Def.Stan.66-318.4Cat3及MIL-PRF-28800振动标准，可在实验室与工业车间等多环境稳定运行。
软件与通信适配体系
1.4Sight2校准与资产管理软件

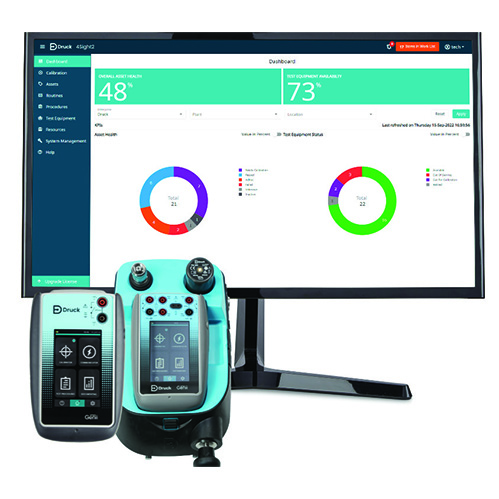

DRUCK PACE5000E压力控制器与德鲁克4Sight2软件完全集成，该软件是新一代校准与资产管理平台，支持工厂资产、参考标准及资源的全局可视化管理。通过4Sight2，DRUCK PACE5000E压力控制器可执行全自动闭环校准或测试运行，实时采集压力读数并避免人工干预，适用于压力仪表（变送器、传感器、开关）校准、泄漏测试、爆裂测试（压力安全膜片破裂点测定）等场景。软件支持多用户、多部门、多站点的校准流程标准化，可一键生成定制格式校准证书，同时具备完整校准历史记录与趋势分析功能，满足审计追溯要求。
2.多协议通信与兼容性
DRUCK PACE5000E压力控制器配备丰富通信接口，含USB-A、USB-C、USBTypeB（USBTMC）、以太网（支持LXI1.6标准，含VXI-11&HiSLIP），可选配RS232与GPIBIEEE-488接口，符合SCPI-99通信协议，同时提供NIIVI-C与LabVIEW认证仪器驱动，确保与主流测试系统的无缝集成。Windows系统下支持USB自动安装驱动，无需复杂配置即可完成连接，通信更新速率达20次/秒，显示更新速率2次/秒，可实时同步压力数据至上位机或测试平台，提升自动化测试效率。
典型应用场景与实践价值
在航空航天领域，DRUCK PACE5000E压力控制器搭配CM3基准级模块，可用于飞行器燃油系统、液压控制系统的高精度压力校准，0.001%FS的稳定性确保测试数据与真实工况高度一致；医疗制药领域中，采用PTFE涂层适配模块的DRUCK PACE5000E压力控制器，可在无菌环境下完成输液泵、血压监测设备的压力验证，避免介质污染风险；工业制造场景下，其高速控制模式（1.5秒响应）可满足产线批量压力仪表的快速校准需求，单条产线可减少50%以上的测试等待时间。
此外，DRUCK PACE5000E压力控制器兼容旧款PACE5000/6000系列控制模块，用户无需更换现有模块即可升级主机，降低设备更新成本。模块的独立校准特性也大幅减少运维停机时间——当某一CM模块需校准维护时，仅需更换备用模块，主机可继续运行，尤其适用于24小时连续生产的工业场景。

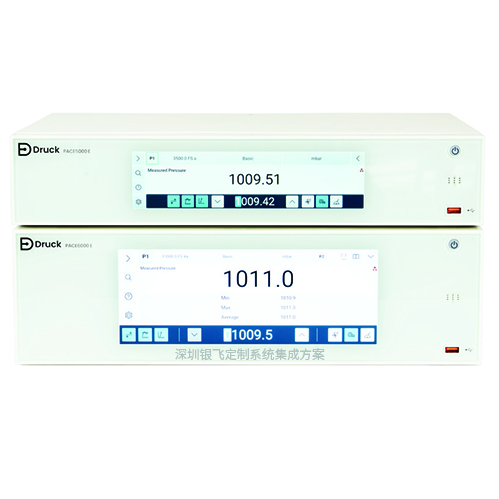

DRUCK PACE 5000E压力控制器
DRUCK PACE5000E压力控制器以TERPS技术为核心，通过模块化架构、精准控制算法与完善的软件生态，构建起“灵活扩展、精准稳定、运维高效”的压力控制解决方案。DRUCK PACE5000E压力控制器的可互换模块设计覆盖全量程需求，高速响应与高稳定性兼顾多元场景，4Sight2软件与多协议通信则强化自动化与集成能力，三者协同解决传统设备的灵活性与效率痛点。PACE5000E无需大规模改造即可适配实验室、产线、户外等多场景，从精密计量到工业测试均能提供可靠支撑，其技术设计精准契合行业对压力控制设备“灵活性、精度、经济性”的核心需求，展现了模块化压力控制器的实用价值与技术优势。
