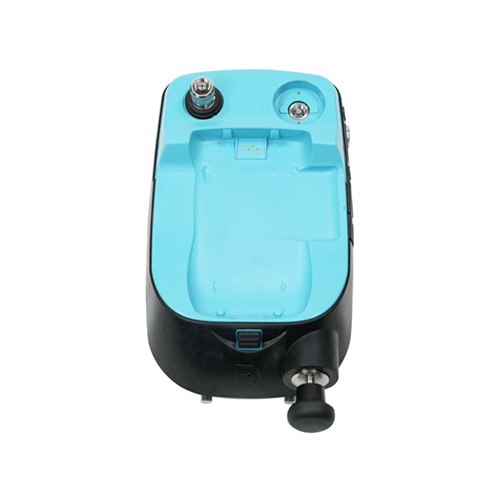

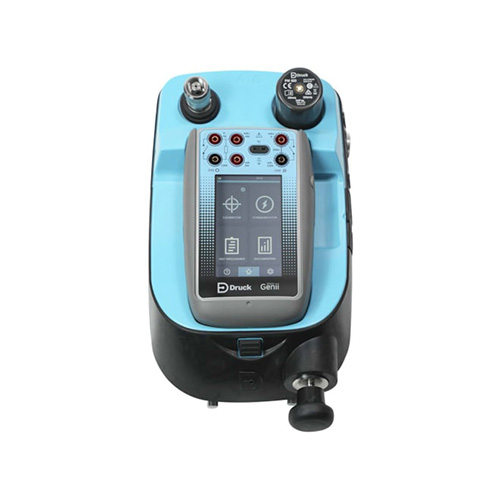

PV624便携式自动压力控制器
德鲁克PV624便携式自动压力控制器 ，文章来源于 德鲁克 ，GENii高性能模块化校验系统组件，德鲁克PV624使携式自动压力控制器是德鲁克于2023年推出的全新产品，它将手动造压、自动造压及压力控制功能融为一体。与GENii模块化校验系统中的其他组件，包括DPI620G 多功能校验仪 、PM620/620T压力模块等配合使用，可为用户的压力控制、压力校准应用提供高性能、模块化、便携式的解决方案。PV624采用德鲁克专利压力控制算法，使在没定点的控压更加稳定、快速......
产品描述
德鲁克PV624便携式自动压力控制器，文章来源于德鲁克，GENii高性能模块化校验系统组件，德鲁克PV624使携式自动压力控制器是德鲁克于2023年推出的全新产品，它将手动造压、自动造压及压力控制功能融为一体。与GENii模块化校验系统中的其他组件，包括DPI620G多功能校验仪、PM620/620T压力模块等配合使用，可为用户的压力控制、压力校准应用提供高性能、模块化、便携式的解决方案。PV624采用德鲁克专利压力控制算法，使在没定点的控压更加稳定、快速、简便。同时它也具备高水平的带载能力，高性能电池也使其在现场使用时具备更长的续航时间。坚因耐用的机械结构设计和快速压力接口使您的现场压力测试与校准工作更加轻松、高效。
特点
1、支持PM620/620T系列可互换压力模块
2、内置高精度气压计，支持模拟表压/模拟绝压测量
3、造压范围:-90kPa表压至2MPa表压
4、支持手动造压及高带载能力的自动造压
5、自动造压并精确稳压至设定压力点
6、快速压力接口
7、支持与DPI620G的物理连接或蓝牙连接
8、电池组可在现场使用时轻松更换
9、校准程序和校准数据可通过校准助手软件轻松储存
DPI610E功能特性
高精度：通过德鲁克自有的先进压力传感器技术，DPI610E得以实现高精度高可靠性及高稳定性的压力测量。1年总不确定度可达士0.025%FS(-10至50°C)，这使您可在该仪器的日常维护工作中延其校准周期。
多功能：除了压力测量及造压功能，DPI610E保留了德鲁克便携式校验仪产品家族完整的电信号发生及测量功能，同时提升了其精度、降低了接线复杂度。此外，内置压力源的性能也得到提升，使使用者可以更加轻松地完成现场造压。外部传感器支持压力传感器PM700E及温度传感器RTD-INTERFACE，可扩展量程及实现温度测量。
快速压力接口：现场应用时保障压力连接的密封性需要周密考量。DPI610E的压力接口采用快速接头的设计，和传统的压力接口相比，具有诸多优势:
1、所有的转换接头，压力连接管以及附件(包括潮气/污物隔离器)都可以快速简便地与设备连接，不需要额外的密封件和工具，并能保证可靠密封。
2、受损的转换接头更换非常简单，减少停机时间。
3、保证压力连接的密封所耗费的时间有时甚至超过校准过程的时间。该设计经过了大量验证，能大大减少压力连接的时间。该快速压力接口支持高达100MPa压力。随设备附带1m快插软管及G1/8内螺纹和1/8NPT外螺纹适配接头
简便易用的工业设计理念：DPI610E的人体工程学设计使用户可以在完全无支撑而仅依靠双手时仍然可以完成校准工作。肩带或手把则可以保证其在现场使用时的便携性。
造压功能：DPI610E系列采用全新升级的造压系统，使现场造压更高效、更轻松，同时也使精准控压更加简单。对于气压版本，可轻松产生95%真空至3.5MPa的压力，同时可更好地支持更大的压力容腔。简便易用的换向阀可方便地从产生真空切换为产生正压，高效省力的压力泵以及精密的容积调节器保证了压力的快速产生以及精密调节，压力释放阀则可对内部压力传感器起到保护作用。此外，如图所示的潮气污物隔离器可防止污染DPI610E的管路，并防止测试装置间交叉污染。对于液压版本，其100cc的储液罐可以使用矿物油或水作为传压介质预压泵可以实现排气和充液功能，内置增压器让大压力的实现更轻松。液压版本压力量程可达100MPa。
PV600系列便携式压力基座：PV624是PV600系列便携式压力基座的新成员，它使GENii高性能模块化校验系统为您提供更加轻松的自动化造压特性。PV600系列压力基座的其他选项包括PV621/622/623，具备产生真空至10MPa气压或100MPa液压的手动造压能力。
校准程序：您可以在DPI620G上使用校准助手便捷地创建或存储校准程序，从而对多个待测件应用同一校准过程，实时查看其是否合格及误差分析，保存校准数据或传输至计算机。因此可以获得更好的被测件和校准信息的可追溯性。获取完整的校准数据后，您可以使用德鲁克提供的校准报告模板便捷地生成被测压力或电信号设备的校准报告。PV624支持德鲁克4Sight2校准管理软件。
德鲁克4Sight2校准管理软件
德鲁克自行研发的4Sight2校准管理软件旨在通过为用户提供多维度的资产状态及数据、具备可操作性的建议以及不同类型的可视化信息，协助更好地规划资源以便进行更有效的设备维护、提升过程效率并同时满足相关制度及法规。其特性包括:
1、自动化高效校准
2、自动化排期
3、自动化校验数据管理
4、自动化校验设备控制
5、自动化校验结果储存、报表及证书生成
4Sight2可支持单机或多站点联机使用。其设计理念旨在搭建人、设备、数据及其分析之间的桥梁，帮助用户的运营工作更加简单、高效、安全。在数据有效性上，4Sight2可避免诸如数据捏造、誉写错误或者计算错误等的发生。更高的数据质量可帮助提升生产效率、质量及安全性。更多关于4Sight2的信息，请浏览《德鲁克校准一体化白皮书》。
产品规格
| 名称 | 量程及性能 |
| 压力量程 | -90kPa至2MPa表压 |
| PM620/PM620T兼容性 | 表压:70kPa100kPa200kPa350kPa700kPa1MPa2MPa绝压:200kPa,350kPa,700kPa1MPa,2MPa |
| 最大过压 | 120%FS |
| 气压传感器量程 | 80-110kPa绝压 |
| 气压传感器总不确定度 | <0.05kPa |
| 气压传感器年漂移 | <0033kPa/年，典型值 |
| 控制稳定性 | 所选PM620压力模块量程的0.005% |
| 控制速度 | 0至200kPa表压，土50ppm，15ml容积: <15s0至2MPa表压，土50ppm，50ml容积:<90s |
| 最大补偿渗漏率 | 2MPa表压，50m[容积:6kPa/分钟 |
| 通用规格 | |
| 工作温度 | 0至50°C |
| 储存温度 | -20至70°C |
| IP等级 | IP54 |
| 湿度 | 最高95%非凝露 |
| 振动与冲击 | 符合MIL-PRF-28800F(Classilequipment) |
| 海拔 | 最高3000m |
| 认证 |
CE及UKCA认证，IEC61326-1，IEC61010，Sound Engineering Practice |
| 压力介质 | 空气 |
| 尺寸(不含DPI620) | (长)343mm/13.5x(宽)192mm/7.6 x(高)136mm//5.4 |
| 重量(不含DPI620) | 3.4Kg |
| 供电 | 15V,2A(30W) |
| 电池续航时间 | 自满电量持续使用最少8小时(典型值) |
| 电池充电时间 | 8小时 |
| 服务 | >5000压力循环 |
| 供电失效保护 | 提供系统锁定及手动泄压功能 |
| 通信接口 | Micro-USB(选择B1选项时提供低功耗蓝牙连接) |
| 压力接口 | 快速压力接口，提供G1/8内螺纹及1/8NPT内螺纹转接头 |
| 型号 | 说明 |
| PV624-B0 | 标准电信号连接 |
| PV624-B1 | 标准电信号连接附带蓝牙 |
随设备附带：
·1x便携背带
·1x电源适配器
·1x电池组
·1x快速指南
·1xG1/8内螺纹适配器
·1x1/8NPT内螺纹适配器
·1x潮气污物隔离器
附件
便携包(P/N 10620-CASE-3)：软质便携保护包，配有肩带和大容积附件口袋，可以携带含DPI620和PM620在内的完整GENii校验系统
备用电池组(P/NIO624-BATTERY)：可作为备用电池使用的电池组。
电源：额外的电池充电器:
1、英国标准-P/N10624-CHGR-KIT-UK
2、欧洲标准-P/N10624-CHGR-KIT-EU
3、美国标准-P/NI0624-CHGR-KIT-US
4、澳大利亚标准-P/N10624-CHGR-KIT-AU
快速压力接头和连接管：
P/NIOHOSE-NP1:1米气压连接管
P/NIOHOSE-NP2:2米气压连接管
P/NIOHOSE-NP3:3米气压连接管
P/N10620-BSPL：G螺纹接头套件，G/8外螺纹，G1/4外螺纹，G1/4内螺纹G3/8内螺纹和G1/2内螺纹
