U1601求和器

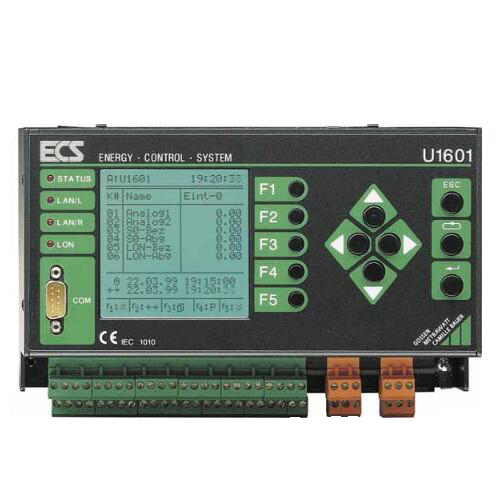

U1601求和器 扩展了能源控制系统,以包括对模拟值的处理,并且简化了电表与LON总线的连接,这样就可以记录,可视化和优化所有电能和非电能以及能源消耗以及成本中心计费。很多可以连接12个模拟或脉冲信号,这些信号例如来自流量计,电能表和热量表。此外,通过易于接线,极性反转保护,电气隔离的LON接口,很多可以将63个GOSSEN METRAWATT U168X系列电表连接到U1601求和器。64个处理通道根据上述可自由分配的物理输入来计算功,功率或功耗。这些值是......

产品描述

U1601求和器扩展了能源控制系统,以包括对模拟值的处理,并且简化了电表与LON总线的连接,这样就可以记录,可视化和优化所有电能和非电能以及能源消耗以及成本中心计费。很多可以连接12个模拟或脉冲信号,这些信号例如来自流量计,电能表和热量表。此外,通过易于接线,极性反转保护,电气隔离的LON接口,很多可以将63个GOSSEN METRAWATT U168X系列电表连接到U1601求和器。64个处理通道根据上述可自由分配的物理输入来计算功,功率或功耗。这些值是在预定义的时间段内以可编程的时间间隔求和的,适用于DIN导轨安装。
U1601

U1601求和器操作使用说明书

64个处理通道
可分配物理输入或测长仪输出
用于计算能源、电力和成本
能量控制语言对于分析程序,监控和优化应用程序
12个通用输入:±5毫安,±20毫安,±10 V,S0脉冲
63个LON设备的LON接口
2个模拟输出:±20 mA或±10伏
2个继电器和4个MOS开关,用于控制外部过程
2个RS232接口(115 kBit/s):用于连接PC、调制解调器、打印机或无线控制时钟
2个ECS LAN接口:用于大距离单个加法器的互连
通过串行接口(闪存)进行简单的软件更新

U1601求和器使用说明书

Description Designation
U1601 Summator with bus connector, serial interface
and 12 universal inputs, LON interface
U1601
Auxiliary Voltage AC + DC nominal range of use 85 V ... 264 V
DC nominal range of use 20 V ... 72 V
H1 H2
Operating Instructions
and Commands Register  German
English
W1 W2

U1601求和器标准说明书

EN 61010-1 Safety regulations for electrical measuring, control, and laboratory devices
DIN 43864 Current interface for pulse transmission between impulse meters and tariff devices
VDE 0470 Part 1 IP protection provided by enclosures (DIN 40050)
IEC 68 Part 2-6 Basic environmental test procedures Sinusoidal oscillation
UL 94 Test for flammability of plastic materials for parts in devices and appliances
EMC Standards see Technical Data
U1601求和器的两个电隔离模拟输出,四个MOS开关和两个继电器(转换触点)可用于控制外部流程,可以通过用户特定的总和器后台程序,或通过接口在PC机上,与PC机进行数据交换,或通过调制解调器,这些是通过RS232接口完成的,无线电控制的时钟也可以连接系统时间同步,以及报告打印机;12个输入可以单独配置DIP开关,两个模拟输出也可以单独配置DIP开关。由于集成的高级智能和系统特定的编程语言,能源控制语言(ECL),U1601总和器也适用于能源控制系统以外的应用,包括对分布式系统和机器的监控,以及通过调制解调器远程查询对服务呼叫和维护工作的支持。其紧凑型外壳和保护型设计可用于坚固的工业用途,并允许按照EN 50022安装在顶帽轨道上,也可以用螺钉安装在墙上或集成到控制面板中,通过使用插入式螺钉终端,易于安装。电力安全不是小事情,电力,不是墙上的开关那么简单!
文章来源于GMC-I U1601型加法器
