SINEAXSI815直流信号隔离器

SINEAXSI815直流信号隔离器 用于通过2线制连接电隔离测量变送器的4至20 mA测量/电源电路,可以同时执行两项功能,提供电气隔离,并且将信号的电源功率分量(即辅助功率)传输到测量传感器,而无需向电路本身输送和。隔离器不包括任何辅助电源端子,SINEAX SI815的某些版本是为FSK通信而设计的,和FSK的频移键控兼容,与智能二线制变送器配合使用,用于具有FSK技术和HART或公司特定协议的具有对话功能的智能测量传感器。 SINEAXSI815直流信号隔离器浪涌......

产品描述

SINEAXSI815直流信号隔离器用于通过2线制连接电隔离测量变送器的4至20 mA测量/电源电路,可以同时执行两项功能,提供电气隔离,并且将信号的电源功率分量(即辅助功率)传输到测量传感器,而无需向电路本身输送和。隔离器不包括任何辅助电源端子,SINEAX SI815的某些版本是为FSK通信而设计的,和FSK的频移键控兼容,与“智能”二线制变送器配合使用,用于具有FSK技术和HART或公司特定协议的具有对话功能的“智能”测量传感器。

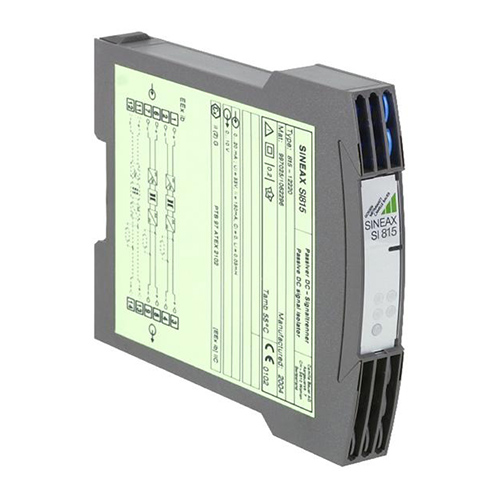

SINEAXSI815-1直流信号隔离器

SINEAXSI815直流信号隔离器浪涌电压说明


4.25 kV
SI 815-5.... (housing N17) non-Ex and Ex versions
(output signal “intrinsically safe”)
Input versus output


4.25 kV

SI 815.... (housing S17) non-Ex and Ex versions
(output signals “intrinsically safe”)
Inputs versus outputs
Inputs versus inputs
Outputs versus outputs

SINEAXSI815直流信号隔离器试验电压说明

50Hz,1min

2.3 kV
SI 815-5.... (housing N17) non-Ex and Ex versions
(output signal “intrinsically safe”)
Input versus output


2.3 kV

SI 815.... (housing S17) non-Ex and Ex versions (output signals “intrinsically safe”)
Inputs versus outputs
Inputs versus inputs
Outputs versus outputs

SINEAXSI815直流信号隔离器特点

输入和输出之间的电隔离:防止形成寄生电压和电流,并消除了互连和相互交错的信号线的接地问题。
输入信号对应于输出信号:4至20 mA
通过2线制连接/简单,低成本的仪器向测量传感器传输辅助电源
无辅助电源端子:无需铺设和连接电源线。
适用于传输叠加在调频数字信号(与FSK兼容)上的4至20 mA模拟信号/允许与使用FSK技术和HART或公司的两线制“智能”测量传感器进行交互特定的协议。
S17外壳,用于高帽导轨或壁挂式安装
Order Code 815 - 5 . 1 . .
1. Mechanical design
Housing N17

5
2. Version
Standard (non-Ex)
Output signal non-intrinsically safe


1
[EEx ia] IIC,
Output signal intrinsically safe

2
3. Number of isolation and transmission channels
1 channel (interface)


1
4. Field communications protocol
Without FSK communication

0
With FSK communication 1
5. Climatic rating
Standard climatic rating

0
Improved climatic rating 1

SINEAXSI815直流信号隔离器安装要求

工作温度:–25至+55℃或-20至+55℃(对于Ex版本:输出信号“本质安全”)
存储温度:–40至+70℃
年平均值
相对湿度:75%标准气候等级
                  气候等级提高95%
地震试验:5g,<200Hz,3个方向各2小时
冲击试验:50g,三个方向各10次电击
海拔:2000米高达
限室内使用

SINEAXSI815直流信号隔离器规格说明书

Description Field communications protocol Climatic rating Order Code Order No.
Passive DC signal isolator standard-(non-Ex) version input signal E: 4 to 20 mA output signal A: 4 to 20 mA
with 1 isolation and transmission channel
Without FSK communication standard 815-51100 999 279
With FSK communication
standard

815-51110

999 295
Passive DC signal isolator
[EEx ia] IIC
Input signal E: 4 … 20 mA, non intrinsically safe Output signal A: 4 … 20 mA, intrinsically safe with 1 isolation and transmission channel
Without FSK communication standard 815-52100 999 310
With FSK communication
standard

815-52110

999 336
SINEAXSI815系列还包括具有本质安全测量和电源电路的“本质安全”版本[EEx ia]IIC,符合本质安全的传感器可以与位于爆炸危险区域的本质安全双线变送器一起工作。Camillebauer公司位于景色旖旎的瑞士沃伦(苏黎世附近),成立于1900年(瑞士巴塞尔),1944年起开始自主研发和生产,是一家秉承瑞士品质和创新精神的中型企业,在全球范围内向能源生产、输送及用户端,提供客户化产品和解决方案,为用户创造价值,Camillebauer公司以传承瑞士品质和积极创新的姿态,重新定义基于新能源时代的四大核心技术领域(1)测量和显示(2)电能质量(3)控制和监控(4)软件和系统解决方案,藉此从容应对世界对能源日趋复杂要求之挑战。电力,不像墙上的插座那么简单!
