KINAX 3W2电容式位置传感器 具有无接触式测量系统的一款变送器,用来测量轴的角位置,由于紧凑的设计也可以安装在需要的仪器或者设备中,具有独特的电容测量原理,不需要接触测量,就可以获得的角位置的测量数据,并将其转化为与被测电流成比例的外加直流电信号。紧凑型角位置变送器 KINAX 3W2电容式位置传感器 同样是一种精密仪器,用于确定角度位置、处理和提供电输出信号的测量值。角位置变送器安装在工业装置中,不能测量转速,并符合......

产品描述

KINAX 3W2电容式位置传感器具有无接触式测量系统的一款变送器,用来测量轴的角位置,由于紧凑的设计也可以安装在需要的仪器或者设备中,具有独特的电容测量原理,不需要接触测量,就可以获得的角位置的测量数据,并将其转化为与被测电流成比例的外加直流电信号。紧凑型角位置变送器KINAX 3W2电容式位置传感器同样是一种精密仪器,用于确定角度位置、处理和提供电输出信号的测量值。角位置变送器安装在工业装置中,不能测量转速,并符合EN61010-1的要求。而具有防爆功能的变送器,只能在特定的环境中使用并且必须安装在外壳中,外壳的防护等级至少为IP20,超出或达不到的不能使用。

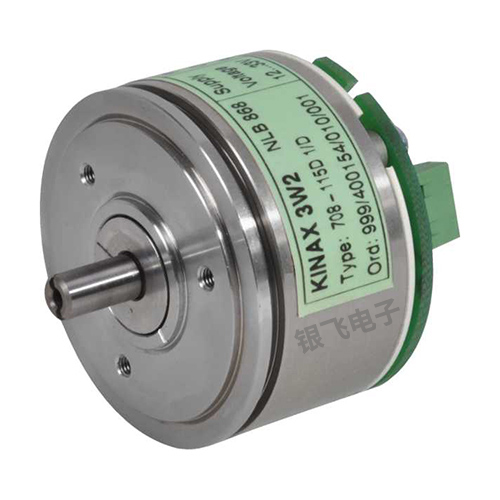

SINKINAX 3W2电容式位置传感器

KINAX3W2电容式位置传感器特点

专利非接触式电容系统/无磨损
模拟测量方法,几乎​​无限分辨率
旋转角度测量范围:0 .. 5至0 .. 270°
测量输出:0 .. 1至0/4 .. 20 mA
根据EEx ia IIC T6提供“本安”防爆保护,可在爆炸性环境中使用
可调零点和跨度
输出量特性:线性或V型曲线
很小扭矩:<0.001 Ncm
驱动轴没有机械挡块,可以无限旋转。
可作为海上执行工具(以前为GL,Germanischer Lloyd)/适用于远洋轮船

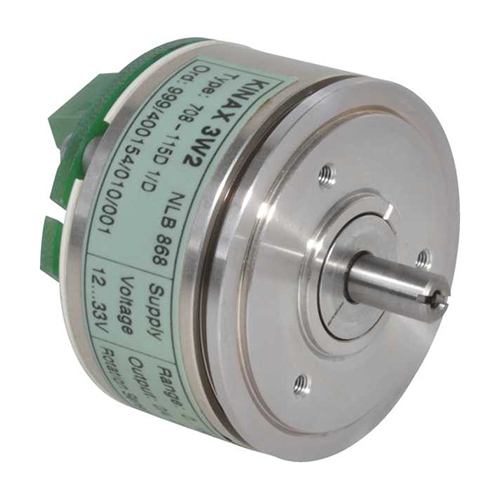

紧凑型角位置变送器SINKINAX 3W2

KINAX 3W2电容式位置传感器规格说明书

Description Order code
1. Version of the transmitter
(with standard drive shaft at front only, Ø 2 mm, length 6 mm, see “Note”
Standard version
708-


1
  ATEX II 2 G Ex ia IIC T6 Gb version 2
IECEx Ex ia IIC T6 Gb version A
2. Sense of rotation
Calibrated for sense of rotation clockwise

1
Calibrated for sense of rotation counterclockwise 2
V characteristic 3
Calibrated for both senses of rotation and marked 4
3. Measuring range
0 … 10°

1
0 … 30° 2
0 … 60° 3
0 … 90° 4
0 … 180° 5
0 … 270° 6
Non-standard 0 … ≥ 5 to 0 … < 270° 9
V characteristic A
4. Output signal (measuring output) / Connection mode
(Power supply 12 … 33 VDC
resp. 12 … 30 VDC with Ex version
0 … 1 mA / 3- or 4-wire connection




A
0 … 5 mA / 3- or 4-wire connection B
0 … 10 mA / 3- or 4-wire connection C
4 … 20 mA / 2-wire connection or
0 … 20 mA / 3- or 4-wire connection
D
4 … 20 mA / 3- or 4-wire connection E
Non-standard / 3- or 4-wire connection 0 … > 1.00 to 0 … < 20 mA Z
5. Special features
Without (order code complete)

0
With special feature 1
6. Adjustability (span adjustment)
Without increased adjustability

0
Increased adjustability + 5 % / – 60 % A
7. Drive shaft special
Standard

0
Dia. 2 mm [0.078”] at front, length 12 mm [0.472”],
dia. 2 mm [0.078”] rear, length 6 mm [0.236”]
C
Dia. 6 mm [0.236”] at front, length 12 mm [0.472”] D
Dia. 6 mm [0.236”] at front, length 12 mm [0.472”],
dia. 2 mm [0.078”] rear, length 6 mm [0.236”]
E
Dia. 1/4 ˝ at front, length 12 mm [0.472”] F
Dia. 1/4 ˝ at front, length 12 mm [0.472”],
dia. 2 mm [0.078”] rear, length 6 mm [0.236”]
G
8. Climatic rating
Without improved climatic rating

0
Improved climatic rating (standard version) H
Improved climatic rating (Ex/Ex i version) J
9. Marine version
Without Version GL (“Germanischer Lloyd”)

0
Version GL (“Germanischer Lloyd”) L
10. Wiring print
Standard 0
Wiring print with pads, only for NEX 1
Wiring print with screw terminals, only for NEX and ATEX 2
Wiring print with AMP-connections, only for NEX 3
Wiring print with trans-zorb-diode, only for NEX 4
11. Test protocole
Without test protocole

0
Protocole German D
Protocole English E

KINAX 3W2电容式位置传感器操作说明书参数

测量范围:0 … 10°, 0 … 30°, 0 … 60°, 0 … 90°, 0 … 180°,0 … 270°
测量输出:0 … 1 mA, 0 … 5 mA, 0 … 10 mA, 0 … 20 mA,4 … 20 mA,每个带有3或4线连接,4...20mA带2线连接
供电电源: 12...33V DC(/非本质安全版本),12...30V DC(/本质安全版本)
输出电流剩余纹波:< 0.3% p.p.
剩余纹波较大: 10%p.p.(必须低于12V)
精度: 误差极限≤0.5%用于范围0...≤150°到0...270°,误差极限≤1.5%用于范围0...>150°
再重复性:< 0.2%
 电连接: 焊片(保护等级IP00符合EN60529),带螺旋终端连接打印,带有AMP连接打印,带衬垫连接打印.带反式悠波二极管连接打印
KINAX 3W2电容式位置传感器的标准范围是0~1 mA,3线或4线连接;0~5 mA,3线或4线连接;0~10 mA,3线或4线连接;4~20 mA,2线连接或0~20 mA,3线或4线连接(可通过电位计调节);4~20 mA,3线或4线连接。非标准范围:0~>1mA至0~<20mA,3线或4线连接配。比较典型的应运在阀门位置,切割刀片角度,水炮位置等,产品特有的抗振技术使电位计的使用寿命更长,也不需要维护,变送器配有英语、法语和德语三种语言使用说明书。电力,不像墙上的插座那么简单!
