对电弧焊设备进行电气安全检测

如何更好的对电弧焊设备进行电气安全检测呢?据《工业安全与健康条例》和《事故预防条例》,电焊弧光设备的操作者有义务确保用户的安全操作。弧焊设备的制造商也有责任确保设备在维修后或维护期间能够明显安全地运行。例如,已为弧焊设备发布了标准VDE0544-4(IEC60974-4),其中描述了测试要求。标准上次更新时间为2017年5月。由于潜在风险增加,电气修理期间焊接电源的测试必须由一名尽可能熟悉焊接、切割和相关工艺的专家进行。

按照VDE0544-4/IEC60974-4进行测试程序

对设备进行检查,以确定外部可见的缺陷,并尽可能确定其使用条件的适用性,特别注意以下几点:燃烧器/电极架的损坏/缺陷,焊接电流返回端子

■ 电源损坏/缺陷■ 焊接电路的损坏/缺陷.■ 外壳上的损坏/缺陷.■ 致动器和指示器的损坏/缺陷■ 其他使用不当迹象.保护导体电路的连续性保护导体电阻的测量

测量保护导体电阻的目的是:验证装置上保护导体的连接点与在发生故障时可能带电的与保护导体相连的任何可触及部分之间的适当连接。

为了评估主连接电缆的保护导体,在测量过程中,测试电缆必须沿其整个长度移动。如果在运动过程中观察到电阻的变化,则必须假定保护导体损坏或没有足够的连接。

必须特别注意插头触点的紧固点、电缆入口和接触电阻。如有必要,测量前清洗测量点,或必须使用合适的测试探针(例如。测试刷-参见图1)。

刷探头(PhotoGossen-Metrawatt)

对于长达5m的电缆,保护导体的电阻不得超过0.3欧姆的限值。对于较长的电缆,每增加7.5米的长度,较大值为1欧姆,极限值可增加0.1欧姆。

注意!虽然标准中没有考虑保护导体连接的截面,但应特别考虑到VDE0701-0702要求的具有大截面的连接电缆.对于大于32A的连接负载,1欧姆的限值是不可接受的,因为电源中的微型断路器不再在规定的时间内跳闸,会在发生故障时造成危险。尽管使用了正确的测量方法,但由于故障定位采用了并联接线方式,因此有可能无法确定保护导线的中断或其他不正常情况。如果被测装置(连接到保护接地导体的部分)与其周围有接地接触,并且测量系统连接到供应系统的保护接地端,则可能出现这种情况。如果这种连接存在于测试装置中,该装置无法识别或考虑并行连接,则在测量过程中,被测试的装置必须与地隔离,并与接地系统断开;只有这样才能确定保护导体的确切状态。绝缘电阻的测量,绝缘电阻必须在下列情况下测量:测试过程中燃烧器断开..在测试过程中,必须注意确保被测试的设备与电源电路安全断开。试验期间,所有开关,调节器等。必须关闭,以充分检测所有活动部件的绝缘。测量绝缘电阻的主要目的是评估绝缘的状况和器件的漏电距离。然而,对于只有在施加电源电压时才能启动的具有开关元件的电气设备,这种评估是不可能的。在绝缘电阻测量过程中,位于开关触点后面的开关元件没有被驱动,因此在测量过程中无法检测到。为了能够对操作过程中的危险进行评估,必须在设备运行条件下测量泄漏电流,而不是绝缘测试。测量泄漏电流,每个电气装置都会引起泄漏电流,可分为两类:

01:I类设备的漏电流流经保护导体,从而只会在首例故障(保护导体中断)的情况下作为接触电流对用户造成危险,称为保护导体电流。电流不得超过10mA,只有一个例外。对于具有加强保护导体的固定连接的装置,每个相的保护导体电流可能高达5%。测量方法包括:■ 差动电流法■ 直接测试的方法

02:当触摸没有连接到保护接地导体的导电部分时,通过用户流向大地的电流称为接触漏电流。除了从焊接电路流向地球的接触电流不得超过10mA外,此电流不得超过0.5mA。测量方式必须采用直接法进行。弧焊设备通常配备非线性元件或部件,因此其泄漏电流也会包含频率高于50Hz的分量。这些电流对人类的影响比频率为50赫兹的同样大的电流小,因此保护导体和接触电流的限值将允许高于标准规定的基于50赫兹限制的电流。大多数测试设备将通过使用一个截止频率约为1KHz的单极低通滤波器,进行测试。三相器件保护导体电流的测量通常使用适配器进行,因此测试器件通常有单相测试插座.测量方法可以通过在适配器上的开关设置直接测试方法或差分电流方法。

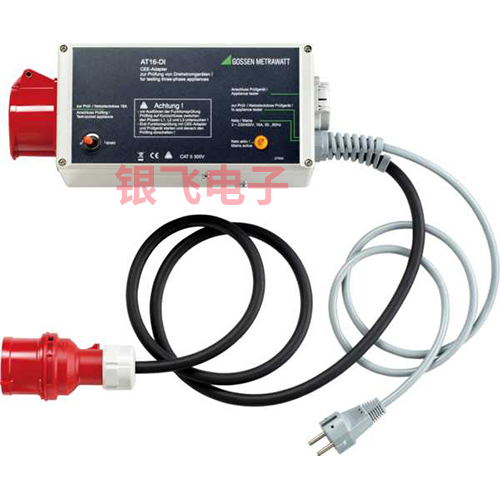

三相适配器AT16-DI(GossenMetrawatt)

焊接电路泄漏电流的测量通常采用直流测量法

在测试过程中,必须注意的是,高频或高压信号经常应用于焊接输出。必须关闭这些信号,否则测量系统可能被破坏。输出电压的测试,通常需要测量开路电压U0的峰值。然而,如果制造商在铭牌上指定UR(降低开路电压)或US(开关开路电压),则还需测量这些电压。警告!出于安全原因和为了保护所使用的测量装置,点火和稳定装置不得启动或必须拆卸或桥接以进行测试。等离子焊接设备上不需要测量。带峰值整流器的电子负载200欧到5K欧(GossenMetrawatt)
功能测试:对于弧焊设备,功能测试包括■ 测试电源开关装置■ 降压装置的功能■ 气电磁阀的功能■ 功能的信号和指示灯文档功能,所有进行的测试必须有全面的记录。文件必须至少包含以下信息:■ 被测试焊接设备的名称■ 测试结果■ 签名,测试人员的名字和他的机构■ 测试设备的名称应在设备上附加标签,以表明其已通过测试。标签应显示测试日期或下一次测试的日期。适宜的测量和试验设备,所使用的测量和试验设备必须按照国际产品标准IEC61010和(部分)IEC61557-这些标准规定了对安全、准确性、测量方法和影响条件的要求。用于测试的测量仪器必须定期检查和校准。

想了解获取更多信息,请联系深圳市银飞电子科技有限公司
